Profilové potrubie 20x20 - kombinácia milosti a sily

Antikorózne potrubia so štvorcovým prierezom upozorňujú na zvýšenú odolnosť voči agresívnym médiám a mechanickým zaťaženiam. Ergonomický dizajn vám umožňuje ušetriť miesto počas inštalácie a vytvoriť rôzne udržateľné vzory.

Podrobnosti profilového potrubia

Profilová nerezová rúra 20x20 sa líši predovšetkým svojimi fyzikálnymi a mechanickými vlastnosťami. Našiel ich použitie v chemickom, papierenskom, farmaceutickom, energetickom a automobilovom priemysle, poľnohospodárstve a reklame. Kvalita valcovaných výrobkov priamo závisí od dodržiavania výrobných technológií, kontroly kvality atď.

Regulačný rámec

Vzhľadom na odolnosť proti korózii a spôsob výroby je možné rozlišovať niekoľko noriem pre štvorcové nerezové potrubie:

• hlavné dokumenty možno považovať za GOST 8639-68, GOST 8639-82 a GOST 30245-2003. Obsahujú základné informácie o rozmeroch, toleranciách, kontrole kvality, hmotnosti atď. Pomocou týchto dokumentov môžete tiež zistiť približnú hmotnosť, napríklad hmotnosť profilového potrubia 20x20x2 sa rovná 1,075 kg / lineárnemu rozchodu. m;

• GOST 11068-81 - pretože potrubie je vyrobené z ocele odolnej proti korózii, formálne spadá pod požiadavky tohto dokumentu. Jediná vec, ktorá môže byť zmätená, je neustále zmienka o termíne priemer v texte dokumentu, vzhľadom na štvorcovú časť to vyzerá smiešne;
• V závislosti od spôsobu výroby (valcované za tepla alebo za studena) môžete použiť GOST 9940-81 (valcované za tepla) a GOST 9941-81 (valcované za studena).

Ako je profil potrubia

Korózne profilové potrubie 20 20 2 je zvyčajne vyrobené z konštrukčných austenitických ocelí (tvárnej antikoróznej) podľa DIN 2395.

V tomto prípade je možné použiť 2 výrobné metódy:

• zvárané. Výrobná inštrukcia vyzerá takto: nekonečná oceľová páska s konštantnou šírkou sa odreže, potom sa ohne do kruhovitého prierezu potrubia (okraje ešte nie sú zvárané), potom sa vykoná zváranie a strihanie zvaru. Požadovaný priečny profil je daný prechodom cez valce. V tomto prípade nevyhnutne vznikajú vnútorné napätia v kovu, na ich odstránenie sa výrobok zahrieva;

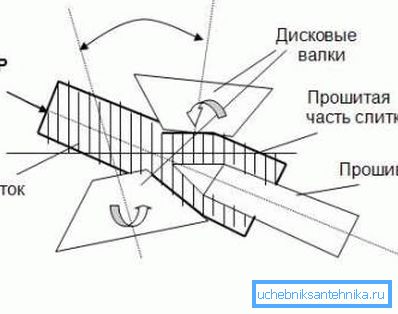

• v prípade bezšvovej technológie sa obrobok prvýkrát zamotá a potom preskočí cez valce, aby sa dosiahol požadovaný tvar prierezu. V tomto prípade môžu bezšvíkové rúry slúžiť ako suroviny na výrobu štvorcového potrubia. Táto metóda výroby spôsobuje, že konečný výrobok je drahší v porovnaní s použitím zvárania.

Pokiaľ ide o to, koľko profilové potrubie stojí 20 až 20, potom všetko závisí od použitého spôsobu výroby. Takže konvenčné štvorcové potrubie s rozmermi 20 x 20 x 1 bude stáť 221 rubľov / 1 m. Pri konštrukcii vo veľkom meradle je výhodnejšie pracovať s nákladmi na 1 tonu valcovanej ocele, v takom prípade bude cena 382800 rubľov / 1 tona (náklady na oceľ 08-12Х18Η10).

Typy zvárania zvarom

Výroba štvorhranného profilového potrubia z nehrdzavejúcej ocele prebieha dvoma spôsobmi. V prvom prípade sa používajú pásy (polotovary), z ktorých sa vyťahujú rúry. V druhom prípade sú výrobky zvárané z kovových plechov.

Existuje niekoľko typov zvárania:

• TIG (volfrámová elektróda v inertnom plyne bez prísad);
• plazma s TIG;
• vysokofrekvenčný prúd;
• laser;
• elektrónový lúč.

Profilová rúra 20x20x2 má široký rozsah použitia, ktorý bude priamo závisieť od typu zvaru. Kontrola kvality zvárania sa vykonáva v súlade s normami GOST 3242 - 79 a GOST 30245-2003.

Venujte pozornosť! Cena rúrky so zváraným švom vyrobená vysokofrekvenčnými prúdmi je o 10% nižšia ako cena analógov s TIG zváraním. Zároveň je pevnosť zvaru na rovnakej úrovni.

Povrch pre každú chuť

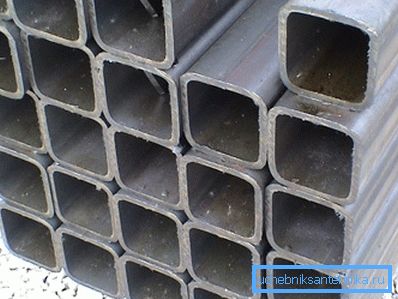

Profilové potrubie vyzerá veľmi esteticky príjemne kvôli povrchu, ktorý je:

• matný (Matt, Mill);
• leštený (Brushed). Stupeň spracovania má niekoľko úrovní až po najjemnejšie a má označenie Satin 180, 320 alebo 400 Grit;
• zrkadlo, ktoré opäť závisí od stupňa leštenia (Mirror 400 alebo 600 Grit).

Cudzie označenie povrchov rúrok z ocele AISI je trochu odlišné:

• 2B - matná;
• VA - zrkadlo;
• 4N - leštené.

Kvalita povrchovej úpravy nie je ovplyvnená ukazovateľmi pevnosti. Ak sa všetka práca vykoná ručne, potom by výber z navrhnutých možností mal byť skôr založený na tom, či budú rúry viditeľné. Ak pôsobia ako prvok interiéru, povrch by mal byť zvolený s prihliadnutím na výzdobu miestnosti.

Rozsah profilového potrubia

Malá časť neumožňuje používať ako nosné prvky pri ťažkých nákladoch. Tuhosť štvorcového úseku je však dostatočná na vnímanie nákladov strednej veľkosti. Výhody štvorcového potrubia by mali zahŕňať pomerne malú váhu, napríklad hmotnosť profilovej rúrky 20 x 20 x 2 je približne 1,175 kg / bar. m.

Venujte pozornosť! Hmotnosť rúry v tabuľkách sa spriemeruje, ale v skutočnosti závisí od hustoty materiálu. Ak chcete presne vypočítať hmotnosť potrubia, môžete použiť špeciálne kalkulačky.

Pokiaľ ide o konkrétne príklady použitia štvorcového potrubia s malou časťou, môžeme uviesť nasledujúce príklady:

• na výrobu nábytku (predovšetkým v školách av rôznych verejných inštitúciách);

• pri výstavbe plôch rôznych typov - ako rám. V tomto prípade je zaťaženie kovu malé a môžete použiť malé rozmery;

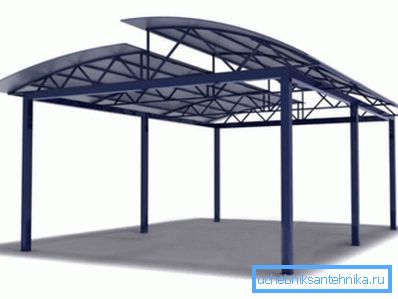

• na výstavbu rôznych prístreškov počas výstavby v miernom podnebí je potrebné brať do úvahy vplyv snehového zaťaženia a hmotnosť 1 metra tvarovaného potrubia 20x20x2 (1,175 kg / 1 m);

• pri zdobení interiéru miestnosti môžu byť štvorcové rúry použité na vytvorenie elegantných regálov a regálov.

sčítanie

Štvorhranné potrubie malého prierezu z nehrdzavejúcej ocele má množstvo dôležitých vlastností. Najdôležitejšia vec je, že okrem vysokej pevnosti a tuhosti má tiež výborný vzhľad a odolnosť proti korózii umožňuje používať ho takmer v akýchkoľvek podmienkach (pozri aj článok Trubka 60x40 mm - vlastnosti a hmotnosť).

Z tohto dôvodu sa takéto potrubie môže používať tak vo vnútri miestnosti, ako aj pri konštrukcii rámu pre ľahké konštrukcie. Video v tomto článku zobrazuje príklad použitia profilového potrubia ako rám pre plot.
