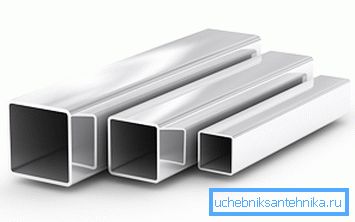

Profilová obdĺžniková trubica - rozmery a vlastnosti

Profilované obdĺžnikové rúry sú špeciálnym typom rúrkovej ocele. Jedinečnosť tohto výrobku spočíva predovšetkým v neštandardnom prierezovom tvare. V tomto článku sa bližšie pozrieme na vlastnosti týchto produktov, ich existujúce dimenzie a rozsah pôsobnosti.

Vlastnosti profilových rúr

Neobvyklý tvar prierezu tohto výrobku je primárne spôsobený jeho účelom. Pravoúhlé a štvorcové rúry sa nepoužívajú v potrubiach, ale používajú sa v kovových konštrukciách rámov. Faktom je, že dutá trubica má rovnakú pevnosť ako kovová tyč a váži o 30-40% menej.

Použitie tohto materiálu umožňuje znížiť hmotnosť kovových konštrukcií a ich náklady, zatiaľ čo ich pevnosť a náklady zostanú nezmenené. Treba však poznamenať, že tieto vlastnosti výrobku majú iba vtedy, ak sú vyrobené podľa GOST 8645 - 68.

Inými slovami, tvarované rúry majú vysokú pevnosť iba v určitých rozmeroch. Aj malá odchýlka od noriem môže ovplyvniť celkovú pevnosť oceľovej konštrukcie alebo zvýšiť jej hmotnosť.

Navyše návrhové výpočty nosníkov oceľových konštrukcií pre tuhosť sú zvyčajne založené na štandardných rozmeroch, ktorých hodnoty sú uvedené v tabuľkách príslušných štátnych noriem. Preto ak veľkosť profilov nespĺňa štandardy, výpočty sa ukážu ako nesprávne.

Na akých veľkostiach závisí

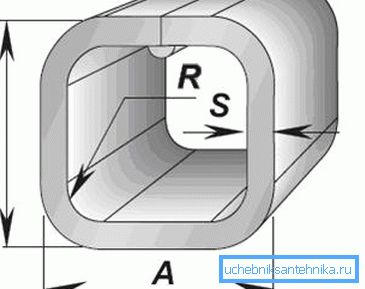

Pod veľkosťou treba rozumieť:

• Výška stien výrobku;
• šírka;
• hrúbka;
• Polomer zaoblenia.

Všetky tieto parametre zvyčajne závisia od spôsobu výroby výrobkov.

V priemysle v súčasnosti existujú tri technologické procesy výroby týchto výrobkov:

• Technológia deformácie za studena štandardného potrubia;
• Technológia horúcich deformácií;
• Profilovanie a následné zváranie rúrových spojov.

Vlastnosti týchto technologických procesov ovplyvňujú:

• Spôsob zarovnania (kalibrácie) profilovej časti výrobkov;
• Hrúbka steny;
• Polomer zaoblenia atď.

Ďalej zvážte podrobnejšie vlastnosti výrobkov vyrábaných rôznymi výrobnými technológiami.

oblasť použitia

Rozsah profilovaných rúr je veľmi rozsiahly.

Najčastejšie sa používajú:

• Vo výstavbe - pri výstavbe rôznych pavilónov, prístreškov, stánkov atď.
• Pri výrobe nábytku - regály, regály, školský nábytok atď.
• Automobilový priemysel - vo výrobe prívesov a rámy atď.
• Poľnohospodárstvo - pre skleníkové konštrukcie potrubí a iné určité štruktúry.

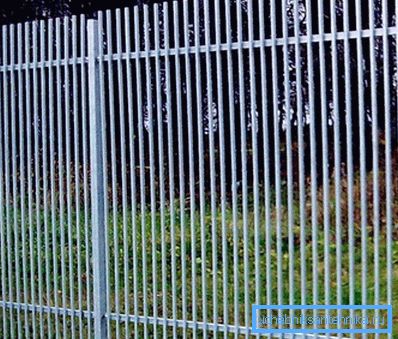

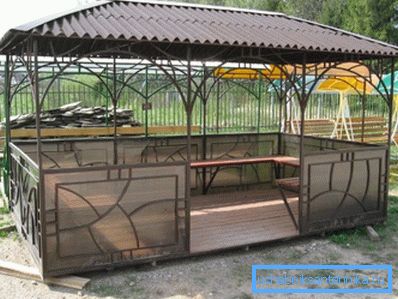

Samozrejme, že tento materiál môže byť užitočný v domácnosti, z čoho môžete vyrábať altány, ploty, záhradný nábytok, schody a oveľa viac.

dôstojnosť

Medzi výhody tohto materiálu patria nasledujúce body:

• sila;
• Nízka hmotnosť;
• Cenovo dostupná cena vďaka dutinovému materiálu;
• Veľký sortiment - vďaka tomu môžete vyzdvihnúť produkt najvhodnejšej veľkosti sekcie.
• Plasticity - v prípade potreby môže byť výrobok ohýbaný napríklad oblúkom.
• Jednoduchá inštalácia kvôli nízkej hmotnosti. Montážne pokyny pozostávajú z bežného zvárania dielov.

Tip! Kovové konštrukcie je možné montovať nielen zváraním, ale aj skrutkami. Takáto zlúčenina sa zvyčajne používa na prefabrikované regály, lešenia, všetky druhy komerčných zariadení atď.

Typy tvarovaných rúrok

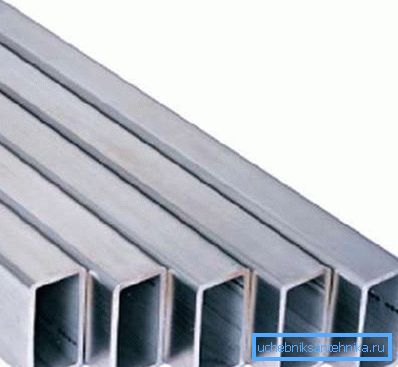

Valcované za tepla

Hotový proces výroby týchto výrobkov je nasledovný:

• Svietnik vo forme objímky alebo skla sa zahrieva na zvýšenie plasticity.
• Potom sa polotovar valcuje formovacími valcami, v dôsledku čoho sa vytvorí rúrka s kruhovým prierezom.
• Ďalej je polotovar zaslaný do formovacieho lisu, kde je premenený na štvorcový, oválny alebo obdĺžnikový výrobok.
• Ďalším krokom je ochladzovanie polotovaru a valcovanie na glejovacích valcoch.
• Keď je výrobok pripravený, ohreje sa na teplotu tvorby zrna a postupne sa ochladí v prírodných podmienkach. Táto operácia umožňuje odstrániť napätie v kryštálovej mriežke.

Výsledkom je produkt, ktorý spĺňa štátne normy, podľa ktorých veľkosť steny rúry nesmie byť menšia ako 60 mm. tj ak má profil pravouhlý tvar, výška obdĺžnika nemôže byť menšia ako špecifikovaná hodnota.

Rozsah obdĺžnikového profilového potrubia podľa GOST 8639 - 82 (na štvorcové profily) obsahuje približne dve desiatky veľkostí. Rovnaká veľkosť je určená normou GOST 8645-68. Navyše rozmery úseku sa pohybujú od 60 x 60 mm do 230 x 100 mm. Je pravda, že výroba štvorcových trubiek valcovaných za tepla umožňuje limit 180x180 mm.

Rovnako ako pri iných veľkostiach, profilové obdĺžnikové rúry podľa GOST 8639-82 môžu mať:

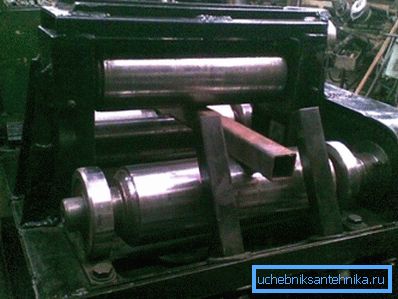

Valcované za studena

Výrobná technológia profilovaných rúrok valcovaných za studena pozostáva z nasledujúcich krokov:

• Prvým je príprava - pristátie okrúhleho otvoru v podložke.
• Potom sa obrobok valcuje, v dôsledku čoho sú vytvorené guľaté rúrky.
• Ďalej sa výrobok zvlhčí v lisovni a valcovni.
• Potom ako v predchádzajúcom prípade sa vykonáva kalibrácia a ohrev (temperovanie) hotového výrobku.

Táto technológia umožňuje získať menšie veľkosti obdĺžnikového profilového potrubia a jeho tenších stien. Podľa GOST je minimálna výška tvárovej časti 10 mm. Maximálna veľkosť prierezu je obmedzená na 120 x 120 mm.

Táto norma obsahuje 17 štandardných rozmerov definovaných Štandardnou špecifikáciou 8639-82 a tiež 16 štandardných veľkostí definovaných Štandardnou špecifikáciou 8645-68. Vo všeobecnosti možno povedať, že výber výrobkov tohto typu je odôvodnený, ak potrebujete bezšvíkové rúry s tenkými stenami.

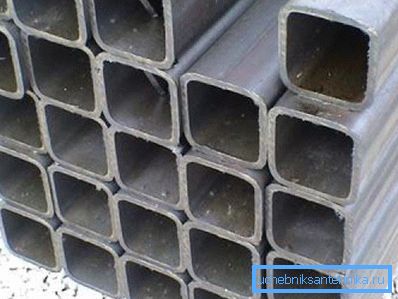

zvárané

Výrobný proces zváraných obdĺžnikových profilov je nasledovný:

• Najskôr sa vytvoria rozmerové polotovary, ktoré sú odrezané z nerezidenčného oceľového plechu.
• Ďalej je tvarovanie obrobku v tvare rúrkovej časti.
• Ďalším krokom je zváranie švu metódou indukčného tavenia a zvárania alebo v prostredí inertného plynu.
• Poslednou fázou výroby je kalibrácia polotovaru produktom deformácie za studena na valcoch.

Sila týchto výrobkov sa prakticky nijako nelíši od tých, ktoré sú bezšvíkové, pretože zvárací švok oslabuje tuhosť len o 5 až 10 percent. Ale táto technológia, na rozdiel od všetkých vyššie uvedených, umožňuje vykonať rúry s hrúbkou steny od 1 mm do 5 mm. Podľa GOST 30245 2003 je minimálna veľkosť prierezu 40x40 mm a maximálna veľkosť 300x300 mm.

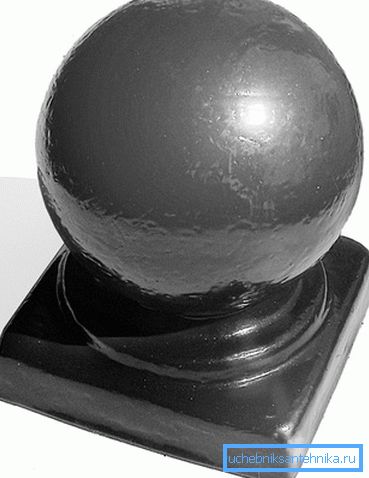

Tip! Pri montáži konštrukcií z tvarových rúr, napríklad dekoratívnych prvkov, môžete použiť všetky druhy kovania - tipy a ďalšie prvky.

Tu sú snáď všetky hlavné črty predmetného materiálu.

záver

Profilové potrubia majú rad výhod, z ktorých hlavná je dobrá pevnosť. Vďaka vyššie uvedeným vlastnostiam týchto výrobkov a širokej škále produktov je ich oblasť použitia veľmi rozsiahla.

Jediné výrobky musia spĺňať určité štátne normy, iba v tomto prípade majú vysokú pevnosť. Z videa v tomto článku môžete získať viac informácií o tejto téme.
