Pripojenie vodovodných potrubí: metódy pre rôzne materiály

Ako pripojiť vodné potrubia vlastnými rukami? V tomto článku analyzujeme riešenia najobľúbenejších materiálov, venujeme pozornosť ich kľúčovým problémom, silným a slabým stránkam.

Takže začnime.

Zoznam materiálov

Ak chcete začať, nezabudnite, aké typy rúrok sa používajú pri výstavbe vodovodných sietí.

• Čierna oceľ V poslednej dobe stratila svoju bývalú popularitu kvôli šíreniu polymérnych materiálov, ale stále sa nevzdáva svojej pozície kvôli svojej vysokej mechanickej sile.

Malo by sa objasniť: v centralizovaných vodovodných sieťach je menovitý tlak 3-6 kgf / cm2. Avšak v niektorých prípadoch (náhle otvorenie ventilov alebo ich porucha počas skúšok vykurovacieho hrdla pre hustotu) je možný krátkodobý prebytok tejto hodnoty - až 12 - 20 kgf / cm2.

• Oceľové potrubie pozinkované. Priaznivo sa porovnáva s čiernou oceľou s odolnosťou proti korózii.
• Vlnitá nehrdzavejúca oceľ.
• Meď.

• Kovový plast je trojvrstvová konštrukcia zosieťovaného polyetylénu a hliníka, ktorá poskytuje mechanickú pevnosť.
• Polypropylén (bez vystuženia, spevnený vláknami, spevnený hliníkovou fóliou).
• Polyetylén používaný výlučne na dodávku studenej vody z dôvodu obmedzenej tepelnej odolnosti.

Ako pripojiť vodovodné potrubia v každom prípade?

Čierna oceľ

zváranie

Hlavným spôsobom spojenia oceľových rúr je zváranie, elektrický oblúk alebo plyn.

• Oblúkové zváranie - to je splynutie elektródového materiálu roztaveného elektrickým oblúkom so zvodnou izoláciou taveninou trosky - plášťom elektródy. Veľké prúdy (200 A alebo viac) sú zabezpečené zváracím transformátorom.
• Plynové zváranie zahŕňa použitie horáka na obnovenie okrajov zvarového plameňa, ku ktorému je privádzaná zmes kyslíka a acetylénu. Zváracím materiálom je zvárací drôt roztavený v tom istom plameň.

závit

Závitové pripojenie, na rozdiel od zvárania, zabezpečuje možnosť demontáže. Vlákna na okrajoch rúrok sú ručne rezané na sústružníckych sústruhoch alebo jednoducho zvarené.

Na tesniace vlákna je možné použiť:

• Tape FUM. Je to trochu nepohodlné, pretože dáva únik s minimálnym obráteným priebehom vlákna.

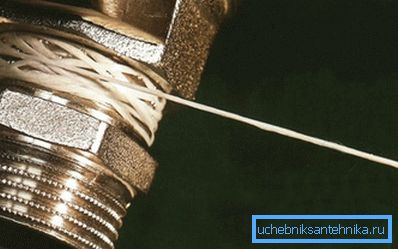

• Závitové tesnenie na pripojenie vodovodných potrubí nemá túto nevýhodu; Avšak, cena 150-200 rubľov za 30 metrov vlákna nebude potešiť každého.

• Sanitárny ľan je lacný, ale nie príliš trvanlivý: hýba sa studenou vodou a horí.

Mimochodom: impregnácia farbou, ľanovým olejom alebo silikónovým tesniacim prostriedkom odstraňuje tento problém, čo spôsobuje mimoriadne trvanlivosť vláknitého plátna.

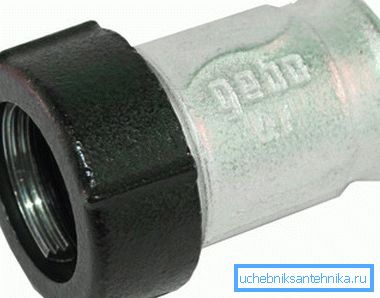

Klúčové kovania

Oceľová rúrka je nekomplikovaná s maticou, rozperným krúžkom a gumovým alebo silikónovým krúžkom. Pri uťahovaní matice je potrubie bezpečne zvlnené tesniacim krúžkom.

Náklady na rýchle uťahovanie kovania začína od približne 150 rubľov; jeho inštalácia vyžaduje dôkladné čistenie povrchu rúry pred hrdzou a náterom.

zinkovanie

Spôsoby jeho spojenia sú rovnaké ako pri čiernej oceli, mínus zváranie. Vykurovanie elektrickým oblúkom alebo horákom vedie k vyhoreniu zinkového povlaku ak zrýchlenej korózii potrubia v mieste zvaru, čím sa pozastaví galvanizácia jeho hlavnej výhody - odolnosti voči korózii.

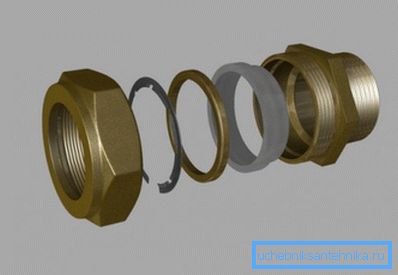

Vlnitá nehrdzavejúca oceľ

V tomto prípade sa na pripojenie prvkov potrubia používajú kompresné tvarovky so silikónovými tesniacimi krúžkami. Vďaka zvlnenie je spojenie spojky extrémne odolné: je takmer nemožné vytiahnuť rúrku z armatúry bez uvoľnenia matice.

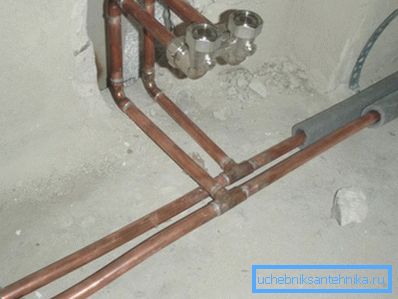

meď

Medené potrubie je pripojené dvoma spôsobmi.

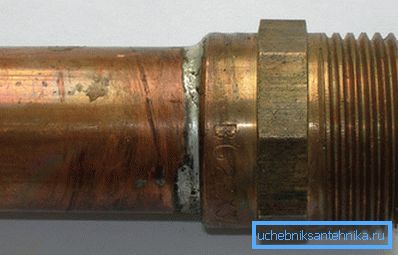

spájkovanie

1. Koniec jedného z prvkov, ktoré sa majú spojiť, je rozvetvený.
2. Zvon a koniec druhej časti sú očistené od oxidov.
3. Po zohriatí v plameni horáka sa do zásuvky vloží pájka. V dôsledku kapilárneho efektu rýchlo vyplní dutinu medzi pripojenými prvkami.

Kompresné tvarovky

Spolu s tvrdým spájkovaním je možné použiť dva druhy kompresných tvaroviek na zostavenie medených inštalácií.

1. Pri trubici bez ohybu sa používa analóg rýchloupínacieho kovania pre oceľovú rúrku. Tesnenie je vybavené gumovým krúžkom.

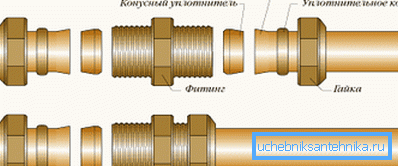

1. Mäkká žíhaná meď je rozvláknená a zvlhčená maticou na dorazovom kruhu kužeľovej časti.

Kovový plast

Kovové a plastové vodovodné potrubia a konektory pre nich môžu byť namontované dvoma spôsobmi.

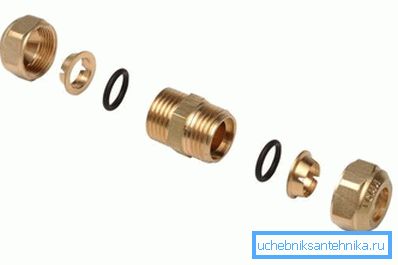

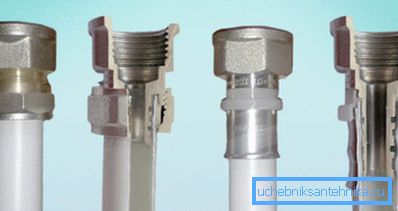

Kompresné armatúry

Kalibrovaná rúrka so skoseným tesnením pevne zapadne na montážnu zostavu cez dvojicu tesniacich gumových krúžkov. Potom sa k montáži postupne roztiahne rozdeľovací krúžok a matica s kužeľovou vnútornou sekciou. Utiahnutím závitov matica s rozdeleným krúžkom stlačí potrubie na armatúre.

Tento typ pripojenia sa považuje za menej spoľahlivý, pretože po niekoľkých cykloch vykurovania a chladenia často uniká.

V praxi je príčina poruchy vždy rovnaká - hrubé porušenie technológie inštalácie.

• Na rezanie namiesto trimovacieho noža sa používa bežná kovová píla.
• Na konci rúry nie je odstránená vnútorná skosenie.
• Rúrka nie je kalibrovaná, pričom zachováva oválny prierez získaný pri navíjaní v pozícii.

Výsledkom je, že počas montáže sú krúžkové tesnenia vytiahnuté zo zásuviek a sú posunuté na odolné tesnenie z fluoroplastu. Tesnosť je zabezpečená svorkou na montáž pružného polyetylénu, ktorý je po niekoľkých cykloch ohrevu a chladenia čiastočne vytlačený z miesta s najväčšou kompresiou. Výsledkom je, že je potrebných niekoľko spojov, až kým nie je hliníkové jadro pritlačené na spojku.

Lisovacie armatúry

Všetok rozdiel oproti predchádzajúcej schéme spočíva v tom, že tu sa potrubie nalepí na armatúru pomocou nerezovej objímky pomocou špeciálnych klieští.

Lisované zlúčeniny prakticky neprúdia, pretože:

• Drážky pod O-krúžkami sú hlbšie; v dôsledku toho sú pri montáži oveľa ťažšie vytiahnuť.
• Použitie drahých (približne 5 000 rubľov) kliešťov inštalátor nešetrí na iných nástrojoch. Najmä rúrka nie je rezaná pílou, ale s nožovým nožom; profesionáli tiež nezanedbávajú skosenie a kalibráciu rúrok.

polypropylén

Pre polypropylénové klampiarstvo sa používajú aj dva spôsoby pripojenia.

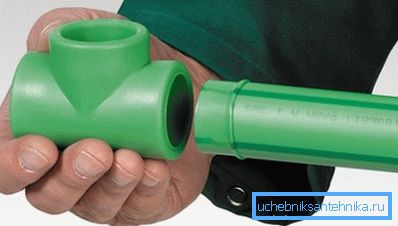

zváranie

Ako pripojiť plastové vodovodné potrubia pomocou nízkoteplotného zvárania?

Tu je zoznam potrebných nástrojov.

V skutočnosti je táto technológia nasledovná:

1. Páková žehlička je vybavená dýzou vhodnej veľkosti a ohrievaná na prevádzkovú teplotu.
2. Rúrka je rozrezaná na rozmer pomocou nožového noža.
3. Vonkajšia zrážka sa z rúrky odstráni kalibrátorom.
4. Hliníková fólia (v prípade vystuženého potrubia) sa odstráni z oblasti zvárania. Môže to spôsobiť stratifikáciu materiálu a odtlakovanie kĺbu.
5. Trubica a armatúra sa na niekoľko sekúnd skombinujú s tryskou a po prefúknutí sú spojené plynulým vratným pohybom. Po krátkej expozícii je stužený plast takmer rovnaký ako monolitická časť potrubia.

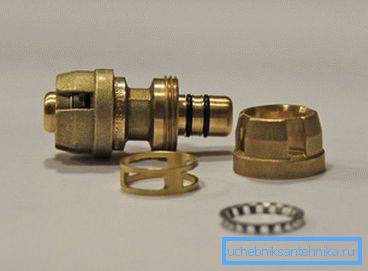

Tlakové príslušenstvo

Môžu byť použité na pripojenie plastových vodných potrubí bez zvárania. Push-fit je nekomplikovaný dizajn s tesnením O-krúžku a nehrdzavejúcim uzamykacím krúžkom s výstupkami, ktoré zabraňujú tomu, aby sa potrubie pohybovalo dozadu; konečné upevnenie je zabezpečené maticou s kužeľovitým vnútorným povrchom.

Ako pripojiť plastové vodovodné potrubie pomocou stláčania?

1. Rúrka je do armatúry zasunutá pomocou voľnej matice.
2. Matica sa utiahne rukou, kým sa nezastaví.

Užitočné: v predaji, aj keď len zriedka, nájdete tlačné kovanie pre kovový plast.

polyetylén

A tu sú dva spôsoby pripojenia populárne.

zváranie

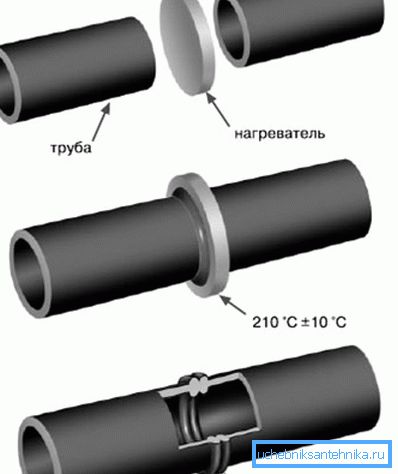

Ako pripojiť polyetylénové vodovody potrubím zváraním?

1. Susedné prvky sú tvárnené, sústredené a stlačené pred zrkadlom spájkovacej žehličky pred pretlačením.
2. Potom sa konce navzájom stlačia a nechajú sa stáť, kým sa polyetylén nerozsvieti.
3. Otvory (ktoré vyčnievajú mimo časti rúrok švov) sú orezané.

Koncové zváranie sa používa pri pripojení rúrok s hrúbkou steny 4 mm alebo viac. S veľkým priemerom vyžaduje použitie mechanických alebo hydraulických zariadení.

Kompresné armatúry

Pri pripájaní rúrok malých rozmerov sa používajú plastové armatúry s gumovými alebo plastovými tesneniami.

Ako pripojiť plastové rúrky na inštaláciu sami pomocou ich pomoci?

1. Na potrubie sa postupne zavádzajú matica, dva dorazové krúžky a prstencové tesnenie.
2. Potom sa na jeho koniec umiestni príslušenstvo.
3. Tesnenie je posunuté takým spôsobom, že vstupuje do medzery medzi armatúrou a rúrou, potom sa pritlačí na dorazové krúžky a upína maticou. Nástroj nie je aplikovaný, matica sa krúti prísne ručne.

záver

Dúfame, že naša výslovná recenzia pomôže čitateľovi pri výbere najlepších riešení pre svoje vlastné projekty. Ďalšie podrobnosti o spôsoboch pripojenia potrubia umožnia video v tomto článku.

Veľa šťastia!
