Pripojenie plynového kotla k komínu

Komín v kompozícii plynového vykurovacieho systému sa používa, ako je dobre známe, na odstraňovanie spaľovacích produktov z kotla a je to špeciálny hriadeľ s rúrkou namontovanou vo vnútri kotla. V tomto článku budeme diskutovať o tom, ako pripojiť plynový kotol ku komínu.

K návrhu samotného odtokového kanála, ako aj k poradiu jeho pripojenia k plynovému zariadeniu, je predložených niekoľko požiadaviek, ktoré sú nasledovné:

• vertikálne komínové úseky by mali byť inštalované bez akéhokoľvek sklonu;
• nemali by existovať žiadne obmedzenia alebo rozšírenia vnútri dymovodu;
• pri jeho výrobe by sa mali používať špeciálne žiaruvzdorné materiály, ktoré zabraňujú tvorbe trhlín a mechanickému poškodeniu tvárnenia na stenách konštrukcie;
• pri konštrukcii komína nesmie byť viac ako 3 ohyby vypúšťacieho kanála;
• pri pripojení na plynový kotol sa musia používať špeciálne tmely, určené na prevádzku pri vysokých teplotách;
• Parametre vypúšťacieho kanála (výška rúry a jeho priemer) musia zodpovedať charakteristikám pracovného kotla, čo je predpokladom pre získanie potrebného tlaku.

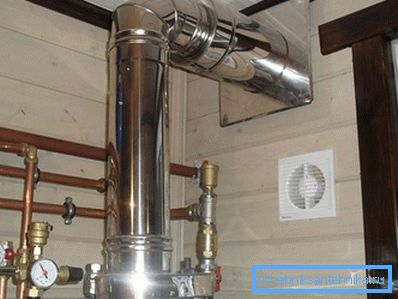

Zariadenie výstupného kanálu

Správne pripojenie plynového kotla je možné len po predbežnom zoznámení s návrhom typických kanálov na vypúšťanie spaľovacích produktov. Pri usporiadaní takýchto kanálov sa spravidla používa nasledujúca sada prefabrikátov:

• špeciálny dizajnový adaptér, cez ktorý je kotol pripojený na komín;
• špeciálny inšpekčný otvor namontovaný v dolnej časti potrubia a určený na inšpekciu a pravidelné čistenie komína;
• konzoly na upevnenie konštrukcie v bani alebo na stenách.

Okrem toho na organizáciu inštalačných prác budete potrebovať také prefabrikované potrubia a spojovacie prvky, ako sú ohyby, svorky a odpalíky.

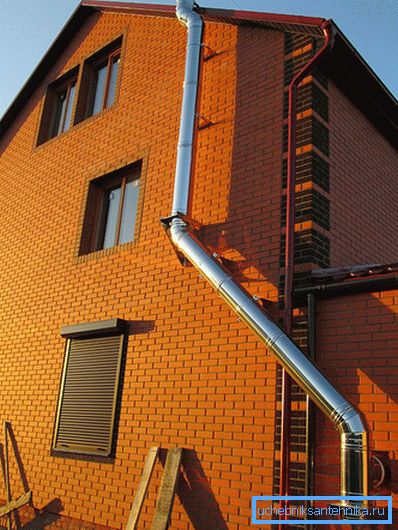

Typy komínov a požiadavky na ich inštaláciu

Výstup spalín pripojený k plynovému kotli môže byť položený ako vo vnútri obytnej budovy tak aj podľa jej vonkajších konštrukcií, čo umožňuje klasifikovať všetky známe štruktúry tejto triedy ako vnútorné a vonkajšie.

Pre každý z týchto typov boli vyvinuté štandardné špecifikácie, ktoré je potrebné dodržiavať aj v prípade neštandardného prevedenia komína. Hlavné požiadavky týchto štandardov sú nasledovné:

1. S akoukoľvek schémou na pripojenie komína sú jeho horizontálne rezy položené s miernym predpätím na kotol (minimálne 3 stupne na lineárny meter).
2. Spojenie s týmto komínom iných vykurovacích zariadení kombináciou viacerých potrubí je neprijateľné. To môže viesť k preťaženiu kanálu a prenikaniu spaľovacích produktov do vykurovanej miestnosti.
3. Odporúča sa vykonať inštalačné práce až po dôkladnom preskúmaní všetkých otázok týkajúcich sa súladu parametrov komína s charakteristikami plynového kotla.

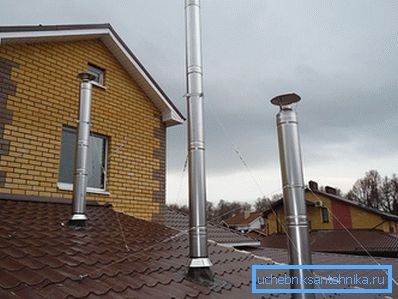

4. Pri výpočtoch by sa malo vychádzať zo skutočnosti, že štandardná výška komína nepresiahne spravidla výšku 5 m. V prípade plochých strešných konštrukcií by horná časť vypúšťacieho kanála mala stúpať najmenej 1,5 metra nad strechou.
5. Výška vonkajšieho kanála v určitej vzdialenosti od strechy je spravidla určená úrovňou jeho hrebeňa. Súčasne by sa komínové potrubie, ktoré sa zdvihne nad hrebeň o viac ako 2 m, malo dodatočne upevniť pomocou káblových nástavcov.

Poradie usporiadania vonkajších a vnútorných štruktúr má malé rozdiely, ktoré budú podrobnejšie rozpracované v nasledujúcich častiach (napríklad oceľový komín).

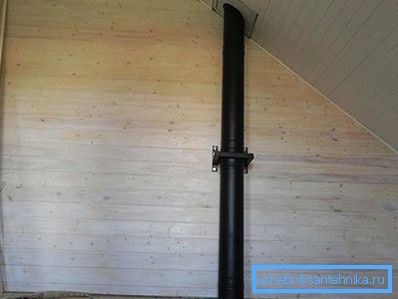

Inštalácia vnútorného vypúšťacieho kanála

Inštalácia vnútorného komína začína označením trasy jeho pokládky, počas ktorej sú vyznačené miesta prechodu dymového kanála v streche a existujúce stropy. Potom sa pripravia cez otvory na kladenie kanála, ktorých rozmery musia zodpovedať rozmerom vstupného potrubia.

Iba potom je povolené pokračovať v inštalácii celého odklonovacieho systému, ktorého poradie môže byť reprezentované nasledovne:

1. Najprv je k odbočke od kotla pripojený špeciálny prechodový adaptér, ktorý zabezpečuje koordináciu rozmerov vývodu s komínom.
2. Potom môžete prejsť k montáži audítorského poklopu odpalom. Zároveň sú konzoly upevnené na stenách kanála pozdĺž celej dĺžky a upevňujú oceľové teleso kanála v komínovej šachte.
3. Potom bude možné pokračovať v budovaní konštrukcie potrubia na požadované rozmery a v prípade, že v kanálich existujú ohyby, inštalovať do neho špeciálne adaptéry (lakte).
4. Pri prechode cez prekrytie musí byť namontovaná špeciálna rúra, ktorá izoluje komín od priameho kontaktu s nosnými konštrukciami.
5. Oceľový plech pozinkovaný s vopred pripraveným výrezom je pripevnený na strechu komína na streche, na kovovom kanáli a potom upevnený na základňu strechy pomocou špeciálnych spojovacích prvkov.

Upozorňujeme, že kĺby jednotlivých spojov kanála sú nevyhnutne zosilnené svorkami, ktoré po inštalácii sú utiahnuté špeciálnymi skrutkami alebo žíhaným drôtom. Okrem toho je pri inštalácii komína povinná tepelná izolácia tesniacich častí, v ktorých sú jej steny v kontakte so ľahko horľavými materiálmi (na tento účel je najvhodnejšia azbestová tkanina). Na zvýšenie spoľahlivosti tepelnej izolácie v obzvlášť dôležitých miestach konštrukcie je odbočná rúrka dodatočne potiahnutá žiaruvzdorným tmelom, po ktorom je ohrievač položený po obvode otvoru.

Po dokončení inštalačných prác sa skontroluje celá konštrukcia na úniky, počas ktorých sa na švy konštrukcie nanášajú bežné peny a potom sa kotol zapne. V prípade vytvorenia mydlových bublín na kontrolovaných miestach sa tesnenie opakuje.

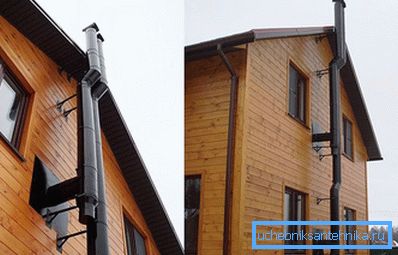

Externý komín

Pred položením vonkajšieho kanála sa najskôr vykoná označenie výstupného bodu komína z obytnej budovy, po čom sa pripraví zodpovedajúci otvor. Potom je špeciálny vstupný prvok pripojený priamo k dýze samotného kotla, ktorého koniec je vyvedený von. (Upozornenie na potrebu starostlivého utesnenia priechodu vypúšťacieho prvku cez stenu). Potom bude možné na vonkajšom termináli upevniť odpalisko so zástrčkou, ktorej voľné odstránenie bude použité ako revízia.

Ihneď po tom bude možné pokračovať v budovaní kanála pridaním nových odkazov. Vytvorené kĺby sú vystužené tými istými svorkami, potom utiahnuté skrutkami alebo drôtom. Rovnako ako vnútorný komín je vonkajšia konštrukcia namontovaná na stenách budovy so špeciálnymi konzolami namontovanými každých 2 metre.

Akonáhle sa nasadí požadovaná výška komína - na konci potrubia je nainštalovaný špeciálny kužeľovitý hrot, po ktorom bude možné začať izoláciu celej konštrukcie, čo znemožní jeho zmrazenie v zimnej sezóne. Od izolácie komína sa dá opustiť len vtedy, ak sa vykonáva podľa špeciálnej schémy, ktorá zahŕňa použitie špeciálnych izolačných prvkov, ktoré tvoria takzvaný sendvičový kanál. Po dokončení inštalačných prác je potrebné natrieť konštrukciu tepelne odolným náterom, ktorý chráni jeho povrch pred koróziou.

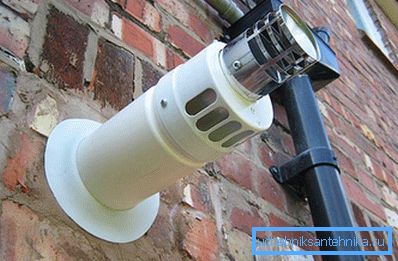

Na záver poznamenávame, že všetky opísané montážne operácie sú charakteristické len pre vykurovacie kotly v podlahovej verzii (okrem parapetu). Komínové kanály pre stenové zariadenia sa spravidla vykonávajú podľa obvodového schémy.
