Pripojenie kovovo-plastových rúrok: 3 spôsoby, ako vytvoriť

Vo väčšine prípadov sa na zariaďovanie dodávok vody a vykurovacích systémov používajú rôzne polymérové ​​rúry. V závislosti od druhu plastov sa na ich spojenie používajú príslušenstvo jednej alebo druhej konštrukcie. Dovoľte nám podrobnejšie vysvetliť, ako vytvoriť spojenie kovových plastových rúrok s vlastnými rukami.

Výhody vodovodných inštalácií

Nie je to tak dávno, všetky systémy inštalácie boli vyrobené z kovových rúrok.

Avšak tento materiál je teraz nahradený kovovým plastom, ktorý má mnoho výhod:

• jednoduchá inštalácia;
• odolnosť voči rôznym chemikáliám;
• ekologickosť výrobného procesu;
• schopnosť odolávať vysokému vnútornému tlaku;
• pružnosť tak, aby bolo možné použiť menej spojok;
• bez korózie a usadenín na vnútornom povrchu častí;
• dlhá životnosť;
• nízka cena

Existujú však určité nevýhody:

• vysoký koeficient rozširovania tepla;
• kovový plast je zničený ultrafialovým žiarením.

Výber metódy dokovania

Spojenie rúrok z kovového plastu, ako aj iných typov polymérnych dielov sa realizuje pomocou armatúr. Z akého druhu ich získate závisí od spôsobu montáže.

Zvážte každú z nich podrobnejšie.

Metóda 1. Kompresné zmesi

V tomto prípade sú prípojky pre kovové rúry vyrobené z mosadzných zalievacích tvaroviek. Ich ďalší názov je pripojenie klepnutím.

Výhody tohto typu dokovania spočívajú v tom, že nemusíte kupovať ďalšie nástroje alebo zariadenia na prácu. Dva kľúče stačia na utiahnutie lisovaných matíc.

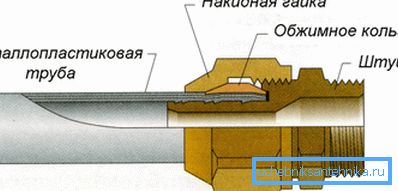

Montáž sa skladá z troch komponentov:

• kovania;
• rozdelený krúžok;
• matice.

Venujte pozornosť! Spojenia kovových plastových rúrok pomocou stláčacích armatúr sú skladateľné. Ak je to potrebné, môžete demontovať inštalačný systém a znova ho pripevniť a vykonať potrebné zmeny alebo doplnenia.

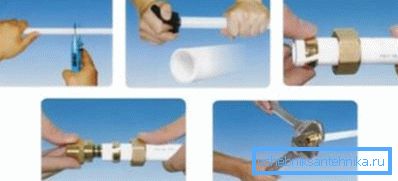

Návod na inštaláciu je veľmi jednoduchý:

1. Časť požadovanej dĺžky je oddelená od kovoplastového dielu. Slepá vzorka by mala byť rovná vo vzdialenosti najmenej 10 centimetrov od rezu.
2. Rezanie sa vykonáva špeciálnymi kompresnými nožnicami alebo pilou na kov. V druhom prípade musí byť hrana očistená od ostríc. Pamätajte si, že rez musí byť vykonávaný striktne v pravom uhle, inak bude ťažké dosiahnuť tesné nasadenie.
3. Potom sa na koniec umiestni matica (jeho závit by mal smerovať k odrezaným stranám) a tesniaci krúžok.
4. Potom je koniec časti spracovaný špeciálnym snímacím nástrojom:

• vnútorná zrážka sa odstráni kalibračnou stranou (vo vzdialenosti približne 1 mm);
• na druhej strane zaberania sa odstráni vonkajšia skosenie.

1. Kovanie sa vloží do kovoplastového dielu, potom sa naň priloží tesnenie a matica sa zašroubuje. Po prvé, práca sa robí ručne, potom - pomocou kľúča. Na zabezpečenie neaplikujte silnú silu, inak môže dôjsť k poškodeniu materiálu.

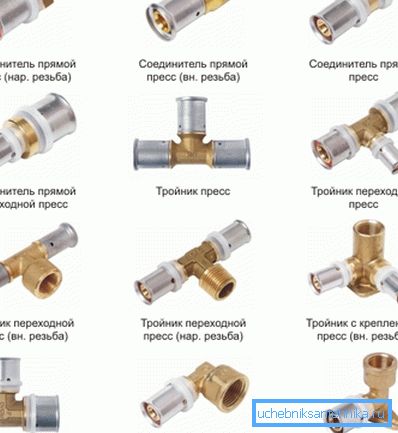

Metóda 2. Pripojte pomocou lisovacích tvaroviek

Táto možnosť dokovania slúži na usporiadanie vodovodných systémov a podlahového vykurovania. Takéto konektory pre kovoplastové rúrky sa používajú v prípadoch, keď je potrubie zaistené do betónovej steny alebo sa skrýva pod podkladom na podlahe.

Spoj sa ukáže ako spoľahlivejší, ale samotná inštalácia vyžaduje od majstra určité schopnosti, ako aj dostupnosť špeciálneho nástroja - lisovacie kliešte.

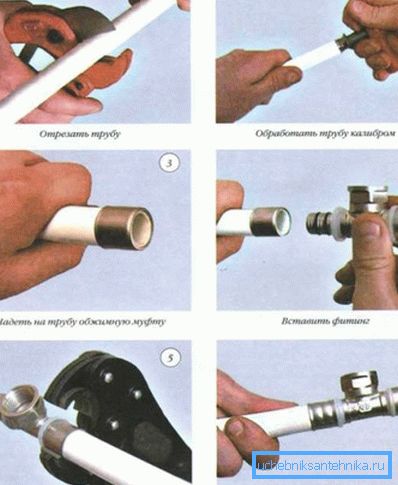

Práca sa vykonáva v nasledujúcom poradí:

1. Zadný koniec správne vyrezaného potrubia je spracovaný výstružníkom: odstránené sú vnútorné a vonkajšie skosenie.
2. Kalibrátor kontroluje vnútorný priemer časti.
3. Pred inštaláciou armatúry sa uistite, že je v ňom inštalované dielektrické tesnenie a tesniace krúžky.
4. Na diel je vložený lisovací obal a do vnútra je zasunutá spojka s tesnením.
5. Potom sa spojka spoja na potrubie pomocou lisovacích kliešťov. Uistite sa, že inštalované trysky zodpovedajú priemeru dielu, na ktorom je armatúra inštalovaná.

Venujte pozornosť! Opätovné zvlnenie kovového puzdra sa neodporúča. Je žiaduce, aby všetko fungovalo po prvýkrát, inak by mohlo dôjsť k úniku, kvôli čomu bude potrebné tento uzol znovu namontovať.

Existujú typy lisovacích tvaroviek s pevne spojenou spojkou. V tomto prípade je kontrola hĺbky výsadby dýzy vykonávaná pomocou špeciálne upraveného okna.

Metóda 3. Dokovanie pomocou posuvných spojok

Druhá a tretia metóda spojenia rúrok z kovového plastu je podobná, ale v druhom prípade sa okrem kliešťov používa expandér, ktorý zvyšuje vnútorný priemer použitého dielu pred montážou montážnej armatúry.

Pripojenie je trvalé, hermetické a veľmi spoľahlivé. Používa sa na inštaláciu podlahových vykurovacích systémov, ktoré sa majú naliať betónovým roztokom.

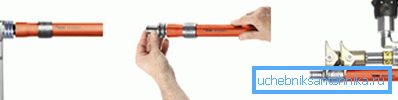

Práca sa vykonáva takto:

1. Potrubie je odrezané, po ktorom je naň nasadená kompresná objímka.
2. Koniec časti z kovového plastu sa roztiahne expandérom a potom sa do nej vloží príslušenstvo.
3. Spojka sa zlisuje pomocou lisu.
4. Spoľahlivé a odolné pripojenie je pripravené.

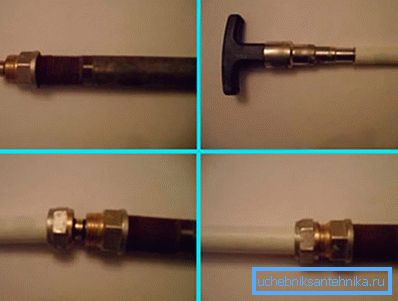

Spojenie polymérových rúr s kovom

Niekedy je potrebné pripojiť potrubia z rôznych materiálov. Napríklad na pripojenie miestneho zásobovania vodou centrálnym kovovým vodným mogulom bytového domu. V tomto prípade budete potrebovať krimpovanie a kalibru.

Venujte pozornosť! Pripojenie plastového potrubia k kovu bez závitov nebude fungovať. Je potrebné používať len špeciálne časti určené pre špecifický priemer potrubia.

Inštalácia je nasledovná:

1. Na závit kovovej časti je navinutý závit alebo špeciálna páska s tesniacim polymérom. Závitová časť kovania je na ňom naskrutkovaná.
2. Lisovacia matica a tesniaci krúžok zatlačte na kovový plastový diel, po ktorom sú odrezky odobraté z jeho okraja.
3. Potom sa plastový prvok posúva cez armatúru, ktorá je pripevnená ku kovovej časti.
4. Matica sa upína na armatúre a utesňuje spojenie.

Metódy ohýbania rúr

Okrem pripojenia je dôležité dodržiavať správnu technológiu ohýbania kovových plastových dielov.

Existujú štyri rôzne spôsoby:

1. Ručne. V tomto prípade je potrebné venovať mimoriadnu pozornosť tomu, aby nedochádzalo k žiadnej chybe v bode inflexie, ktoré by viedlo k obštrukcii potrubia.
2. Použitie pružiny. Tento nástroj sa predáva v obchodoch s hardvérom. Pružina je vložená dovnútra, po ktorej sa vykonáva ohýbanie.
3. Použitie sušiča vlasov. Pod vplyvom horúceho vzduchu ľahšie kovoplastické ohyby. Ale mali by ste s ním starostlivo pracovať, inak hrozí nebezpečenstvo roztavenia materiálu.

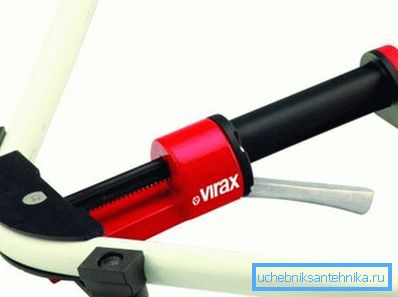

4. Použitie špeciálneho ohýbača rúrok. Ide o profesionálny nástroj, ktorý vám pomôže ohýbať časť akejkoľvek veľkosti správne a bez veľkého úsilia.

záver

Spojenie častí polyméru navzájom, rovnako ako spojenie kovových plastových rúrok s kovom - práca je jednoduchá, ale zodpovedná. Od správneho pôsobenia závisí od tesnosti a trvanlivosti prevádzky vodovodného systému. Viac informácií o tomto nájdete v tomto videu.
