Priemer vonkajšej trubice - všetko, čo potrebujete vedieť o

Pokiaľ ide o návrh kanalizačných systémov, dodávky tepla a vody, jeden z najdôležitejších úloh možno nazvať správnym výberom potrubia. To sa týka nielen materiálu, ale aj jeho veľkosti, najmä vonkajšieho priemeru potrubí.

Čo ovplyvňuje veľkosť

Hlavnou úlohou akéhokoľvek potrubia je preprava kvapaliny (plynu), takže možno stručne popísať princíp fungovania akéhokoľvek systému v dome (kanalizácia, vykurovanie, plynovod, ventilácia atď.). Preto hlavným kritériom pre účinnosť jeho práce je výkonnosť, t.j. množstvo kvapaliny alebo plynu prechádzajúce cez úsek za jednotku času.

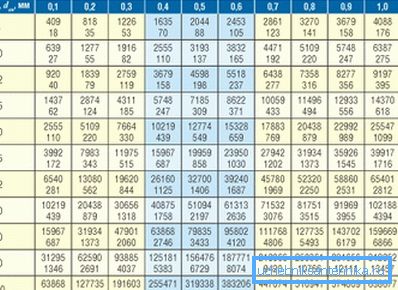

Vo fáze plánovania zvyčajne zohľadňuje vonkajší a vnútorný priemer potrubia. Vnútorný vplyv priamo na priepustnosť a rozdiel medzi vonkajším a vnútorným je možné posúdiť na hrúbke steny a tým aj na sile.

Toto je obzvlášť dôležité pri navrhovaní vykurovacích systémov, inštalácií, pretože pracujú v tlakovom režime. Ak sa pokúsite uložiť a použiť potrubia pre studenú vodu v systéme vykurovania, v blízkej budúcnosti sa bude musieť zmeniť.

Na prvý pohľad by sa nemali objavovať žiadne problémy, stačí len venovať pozornosť označovaniu. V skutočnosti je v tejto veci pomerne málo úskalia, pretože nie metrický, ale často sa používa systém označovania veľkosti palca.

Vlastnosti označenia priemeru

Okrem rozmerov špecifikovaných v bežných milimetroch alebo palcoch sa používa koncept menovitého priemeru - inými slovami, veľkosť lúmenu. Tak na prvý pohľad nevinný vstup vo forme vonkajšieho priemeru rúrky Du25 spočiatku nesie chybu, pretože akronym DU sa používa výlučne ako vnútorný rozmer.

To isté platí aj pre označenie vonkajšieho priemeru potrubia Du32, v tomto prípade buď predpona "Do" alebo slovo vonkajšie musí byť odstránené. V opačnom prípade môže obchod uchovávať viac ako jednu hodinu pri hľadaní neexistujúcej veľkosti.

Venujte pozornosť! Pomocou hodnoty Du môžete zhruba odhadnúť výkonnosť. Spočiatku sa vyberajú tak, že každá ďalšia hodnota dáva zvýšenie výkonu v množstve od 60% do 100%.

Pri práci s rôznymi materiálmi, napríklad pri výmene časti starých liatinových odpadových vôd do plastov. Pokyny na vykonávanie inštalačných prác sa spravidla zameriavajú na technológiu bez toho, aby venovali osobitnú pozornosť výberu štandardných veľkostí. Problémy s rôznymi systémami čísel môžu nastať aj medzi skúsenými remeselníkmi.

Polypropylénové potrubie

Môže byť použitý na inštaláciu vykurovacích systémov a inštalácií. Spravidla sa vyberá veľkosť v rozmedzí od 20 do 110 mm, hoci sa táto prakticky nepoužíva v súkromných domoch. Parametre konečného výrobku musia byť v súlade s normou GOST R 52134-2003.

Pri výbere prihliadnutia na vonkajší priemer potrubí z polypropylénu. Faktom je, že hrúbka steny sa líši v závislosti od značky. Takže pre značku PN10 bude vonkajší priemer 32 zodpovedať vnútornému priemeru - 26,0 mm. A pre značku PN20 sa zvýšenie hrúbky steny zmenší na 21,2 milimetrov.

Pri výbere je dôležité nezamieňať vonkajšie a vnútorné rozmery. Takže, ak je otázka, či je potrebný priemer potrubia 32 mm, vonkajší alebo vnútorný, potom je s najväčšou pravdepodobnosťou vonkajší. Napokon Du 32 jednoducho neexistuje, najbližšia hodnota je 32,6.

Venujte pozornosť! Ak je všetka práca vykonaná ručne, je lepšie, aby všetky prvky boli od toho istého výrobcu az tej istej šarže. Z tohto dôvodu sa navzájom presne zhodujú externé a interné parametre.

Je možné uviesť priemerné údaje o najbežnejších PP potrubiach. Pre inštaláciu vykurovania sa preto najčastejšie používa vo veľkosti 20 - 32 mm. hrúbka vykurovacích rúrok zriedka presahuje 50 mm. (Pozri tiež článok Typy kanalizačných potrubí a pripojenia: funkcie.)

Oceľové a liatinové rúry

V rámci jedného článku je jednoducho nemožné spomenúť všetky veľkosti rámikov, keďže ich existujú stovky a tiež sa líšia v závislosti od spôsobu výroby:

• za tepla valcované potrubie. Norma GOST 8732-78 hovorí, že vonkajšie priemery oceľových rúrok vyrobené touto technológiou sa pohybujú v rozmedzí 20 - 550 mm (asi 70 štandardných veľkostí). Ak vezmeme do úvahy aj vnútorné, potom môžete vybrať niekoľko stoviek, ak nie tisícky veľkostí, pretože je potrebné vziať do úvahy hrúbku steny;

• studený prenájom. Norma GOST 8734-75 identifikuje viac ako 70 veľkostí a situácia je rovnaká ako pri analógoch za tepla valcovaných za tepla, to znamená, že hrúbka steny sa pohybuje v širokom rozmedzí.

Majte na pamäti celý rozsah, samozrejme, nie je nutné. Dosť na navigáciu aspoň v najbežnejších veľkostiach. Je dobré mať na pamäti napríklad vnútorný a vonkajší priemer oceľových rúrok, ktoré sa používajú na organizovanie dodávok vody.

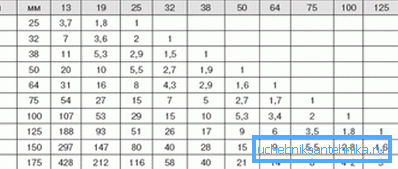

Ale hlavným tajomstvom pre mnohých je dekódovanie znakov palcov. Toto je obzvlášť dôležité, ak je pripojenie závitom, dokonca aj nepatrné nezhoda vám neumožní vytvoriť uzavretý spoj, v budúcnosti to môže viesť k úniku.

Keď poznáte značenie v palcoch, môžete posúdiť priemer vlákna a DN. Preto vonkajší priemer potrubia 3 4 hovorí, že Du sa rovná 20 mm, závitové - 25,9 - 26,2.

Pokiaľ ide o liatinu, všetko je oveľa jednoduchšie s použitím 3 hlavných veľkostí - 150, 100 a 50 mm. V tomto prípade slúži ako hlavné kritérium podmienený priechod, to znamená potrubie Du. V každodennom živote sa na organizovanie likvidácie odpadu používa liatina, spravidla je štandardná veľkosť 100 alebo 150 mm.

VGP

Skratka VGP znamená vodný plynovod. Oceľ sa používa na výrobu a môže byť použitá nielen ako potrubie pre vonkajšie inštalácie, ale aj pre kladenie plynovodu.

Celý rozsah oceľového potrubia VGP je určený normou GOST 3262-75. Označenie znamená vnútorné, alebo skôr Du, pri znalosti hrúbky steny, je možné vypočítať hrúbku potrubia. Tak označenie VGP Du15 znamená, že Du sa rovná 15 mm.

Vonkajší priemer oceľovej rúry 22 mm vám umožňuje porovnať ho s VGP Du15, pretože jeho hrúbka je 21,3 mm. Súčasne má však elektródovo zváraný analóg oveľa väčší priestor (od 18 do 20 mm, v závislosti od hrúbky steny). Tento rozdiel je spôsobený podmienkami systému.

Oddelene je vhodné zvážiť palebné označenia potrubí AIV. Tu je vzťah medzi rozmermi nasledovný.

Vonkajší priemer VGP rúrky závisí od hrúbky steny, celkovo sa vyrába v 3 verziách:

• svetla;
• obyčajný;
• posilnená.

Napríklad, ak Du 40 v rozmedzí udáva Dn 48,0 mm. Hrúbka steny sa pohybuje od 3,0 (ľahká verzia) do 4,0 mm (vystužená verzia). Vystužená verzia sa používa pre systémy pracujúce pod vysokým tlakom.

Medené rúrky

Napriek popularite plastov sa stále používa meď na organizovanie inštalácií a vykurovacích systémov (aj keď je cena vyššia). Pokiaľ ide o označenie rozmerov, potom sa môžete stretnúť s používaním systémov číslicových aj metrických čísel. Pokiaľ ide o štandard, sortiment je uvedený v GOST 617-2006.

Nový štandard je založený na metrickom označení rozmerov, preto napríklad staré označenie 3/8 palca bolo nahradené dvoma rozmermi (6 a 7 mm). Vo všeobecnosti iba výrobky valcované za studena dávajú približne 70 - 80 štandardných veľkostí, a to len pri zohľadnení hrúbky.

Pri výbere správneho potrubia sa môžete stretnúť s nasledujúcimi rozmermi:

• inch. V tomto prípade označenie napríklad? palce udáva iba vonkajšiu veľkosť;
• frakčnej. Vo formáte záznamu 14/12 číslo 14 zobrazuje vonkajší priemer a 12 označuje vnútorný priemer;
• čo naznačuje hrúbku steny, napríklad 14/1. V tomto prípade číslo 14 označuje Dn a 1 - hrúbku steny.

sčítanie

V rámci jedného výrobku je ťažké pokryť všetky podrobnosti označovania výrobkov valcovaných za tepla. Napriek tomu navrhované informácie pomôžu pri navigácii pri výbere správneho potrubia, čo znamená, že riziko úniku bude minimalizované.

Video v tomto článku ukazuje príklad výberu priemeru založeného na prevádzkových podmienkach potrubia.
