Priemer kanalizačnej rúry

Pri inštalácii sanitárneho zariadenia je problém jeho vstupu do systému kanalizácie. Aby ste to dosiahli, potrebujete vedieť, aký priemer rúrky vyzdvihnúť. Okrem toho je žiaduce orientovať sa na situáciu na trhu.

Rozmanitosť priemerov

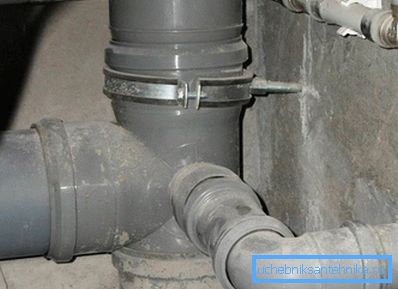

Priemer kanalizačného potrubia je do značnej miery závislý od miesta inštalácie. Ak nehovoríte o kolektoroch, ktoré zhromažďujú všetku odpadovú vodu z obytných a priemyselných budov, priemer potrubí vo vnútri budovy je väčšinou 50, 110 mm. Priemer vonkajších potrubí je od 110 do 600 mm.

Tip! Keďže diktátom pri výbere priemeru potrubia je objem odpadovej vody, potom by ste mali počas inštalácie zohľadniť, koľko inštalačných produktov je inštalovaných a aký je výkonový výkon potrubia inštalovaného systému.

• Zvyčajne stúpače vnútornej kanalizácie a výstupy do vonkajšej siete majú ~ 110 mm. Pobočky zo sanitárnych zariadení s výnimkou toalety sú vyrobené z rúrok s priemerom v rozmedzí 32-50 mm.
• Vonkajšia odpadová voda je usporiadaná v rôznych priemeroch v závislosti od počtu spojovacích miest pozdĺž smeru prepravy prepravovaných odtokov. Zo súkromného obydlia spravidla ide o potrubie O 110 mm.
• Z viacpodlažných výškových budov sa môže vypúšťanie do vonkajšej kanalizácie uskutočniť potrubím Ø 160 mm.

Rúry sú známe ako vnútorné a vonkajšie priemery. Predtým sa na inštaláciu kanalizácie používali výrobky z liatiny alebo azbestového cementu. V technickej literatúre av konštrukcii boli tieto rúry označené vnútorným priemerom, ktorý je označený ako Dvn. Teraz častejšie používané rúry z polymérnych materiálov. Pre nich je vonkajší priemer už označený označením DN.

Pri navrhovaní a inštalácii tejto potreby venovať osobitnú pozornosť. Obidva hodnoty priemeru zohrávajú dôležitú úlohu v závislosti od práce, ktorá sa vykonáva. Pri výpočtoch zohľadňuje priemer potrubia vo svojej vnútornej časti, zatiaľ čo s priamou montážou dosahuje vonkajší priemer prvú úlohu. Od neho odpudzujú, keď je potrebné dodržiavať normatívne vzdialenosti od iných komunikácií, najmä pri kladení potrubí pod povrch zeme.

Keďže potrubia majú široký rozsah, produkty s rovnakými vnútornými priemermi môžu mať inú vonkajšiu časť a naopak. Všetko sa týka hrúbky steny. Rúry, ktoré sa používajú v tlakových kanalizáciách alebo sa nachádzajú v zemi pod vplyvom veľkých vonkajších zaťažení, zvyšuje hrúbku steny. Keď je známy vonkajší priemer rúrkového výrobku a jeho hrúbka steny, je možné vypočítať hodnotu vnútorného prierezu. Na to je potrebné odčítať dve hrúbky steny od DN.

Priemer potrubia kanalizácie z rôznych materiálov

• Plastové kanalizačné potrubia v poslednom čase čoraz viac hľadajú svoju aplikáciu. Bez problémov vytláčajú výrobky z liatiny, ktoré sa nachádzajú na trhu už viac ako desať rokov. Takéto výrobky majú komparatívne výhody, rôznorodý sortiment a ľahko sa inštalujú. Sortiment plastových rúr ponúkaných pre domácu veľkosť odpadových vôd v prierezoch 32, 50 a 110 mm. Veľké množstvo tvarovaných častí uľahčuje pripojenie produktov. Pri spájaní rúrok na zásuvkách sú k dispozícii gumové tesnenia, ktoré zabraňujú tvorbe netesností. Spojenie výrobkov medzi sebou a príslušenstvom nastáva nielen vďaka zásuvkám, ale aj spájkovaniu, ktoré sa vykonáva špeciálnymi inštaláciami. Takéto potrubia dobre prechádzajú odtokom. Okrem toho sú trvalé a pri ich účasti nevznikajú vážne nehody. Vonkajšie kanalizačné siete sú namontované z rúr s priemerom 110 mm.
• Teraz sa používajú PVC rúrky. Vyznačujú sa vysokou odolnosťou proti opotrebeniu, dlhou životnosťou. Okrem toho produkty majú dobrú šírku pásma. Prakticky dnes zastávajú vedúce miesto v inštalácii kanalizačných systémov. Okrem najpopulárnejších veľkostí v prierezoch 32, 50 a 110 mm môže byť priemer PVC rúr väčší. Pri inštalácii kanalizačných potrubí mimo budov sa používajú výrobky s priemerom v rozmedzí 110-500 mm a steny môžu mať hrúbku až 15 mm. Samozrejme, potrubia s takými charakteristikami sú položené na výstavbu potrubí pre hlavné použitie.

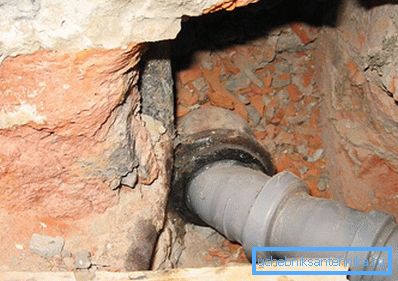

• Dobré staré liatinové rúry, aj keď sú zastarané, sa dnes používajú. Obyčajne sa používajú na inštaláciu v interiéri, ale pri pokladaní vonkajších sietí sa tieto výrobky stále nachádzajú. Moderné liatinové rúry sa vyrábajú odlievaním. Odolávajú korózii dobre a majú vnútornú vrstvu, ktorá minimalizuje tok odpadu. Rúry sú spojené pomocou zásuviek pomocou manžiet alebo o-krúžkov. Priemery liatiny sú štandardné. Priemerné priemery sú určené rozmermi v úseku do 50-300 mm. Pri pokladaní liniek sa priemery zväčšujú na 1200 mm.

Tip! Ak chcete určiť priemer potrubia, musíte sa pozrieť na označenie povrchu. Požadovaná hodnota je napísaná na konci textu v číslach.

Priemery potrubí pre inštalačné prípravky

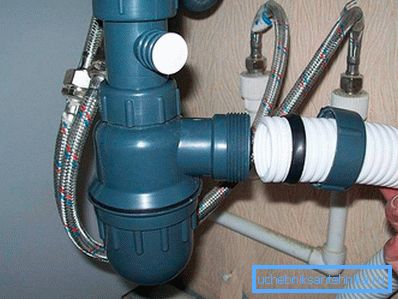

• Spolu s umývadlom alebo umývadlom sú k dispozícii armatúry, ktoré možno pripojiť k rúram O 40, 50 mm. Na tomto základe by bolo najvhodnejšie odkloniť sa od týchto sanitárnych zariadení O 50 mm. Takáto rúra normálne prechádza potrebným objemom vody.
• Medzi sanitárnymi prípravkami potrebuje iba toaleta výstupnú rúrku Ø 110 mm. V tomto prípade musí byť táto podmienka splnená. Okrem toho, potrubie, ktoré bude vypúšťať toaletu z toalety, by malo byť čo najkratšie a bližšie k stúpačke. Na pripojenie výtokovej časti záchodovej misy k odbočke je potrebné použiť pomoc špeciálne tvarovanej časti (len v prípade, keď nie je možné sklopiť záchodovú misku), čo sa nazýva zvlnenie. Má manžety, ktoré zabraňujú únikom a nepríjemným pachom.
• Ako je dobre známe, značný objem tekutiny vyteká z kúpeľa. Súčasne má výstupné potrubie malý priemer - 50 mm. Faktom je, že prietoková rýchlosť zohráva tu úlohu. Prostredníctvom otvoru s malým priemerom budú odtoky plynúť malým objemom za jednotku času. Navyše existujúca rošt dodatočne znižuje prietok, takže nie je potrebná väčšia výkonnosť výtokovej rúry.
• Ako ukazuje prax, v kuchyni sa súčasne nachádza okrem umývadla a dokonca aj dve autá - umývačka riadu a umývanie. Ak by sa rúra O 50 mm mala odstrániť z umývadla, potom by mal umývať umývačku s umývadlom o rozmeroch 40 mm a 32 mm od umývačky. Pre nich sa používa iba jedna kanalizačná trubica O 50 mm, z ktorej prechádzajú vývody na zariadenia. Odtokové hadice sú vložené do týchto kohútikov a v prípade potreby sa používajú manžety.
• Sprchová kabína sa líši od kúpeľa, pretože v prvom prípade je objem vody na výstupe malý. Pri sprchovaní sa odtoky za jednotku času prideľujú presne tak, ako vstupuje do kanvice. V tomto prípade má inštalačný vanič rovnaký otvor ako v kúpeľni. Kovanie je pripevnené k sprchovej kabíne vrátane odtokovej hadice, ktorá môže mať priemer od 32 do 50 mm. Odtiaľ záver - na odstránenie odtokov je dostatok produktu s veľkosťou v úseku 50 mm.

Takáto široká škála kanalizačných potrubí by nemala vytvárať problémy pre vlastníka priestorov pri výbere správneho produktu na odvádzanie odpadových vôd zo sanitárneho zariadenia.
