Ppu rúrky: čo potrebujete vedieť o izolácii spojov s

Jedným z materiálov, ktoré sa používajú na zníženie tepelných strát na hlavných častiach vykurovacích a horúcich vodovodných potrubí sú PPU potrubia. Vyrábajú sa podľa rôznych technológií, ale bez ohľadu na spôsob výroby, komunikácia zabezpečuje efektívnu izoláciu.

Polyuretánové kryty

Výroba surovín

Oceľové potrubie v plášti PPU sa často nazýva "potrubie v potrubí". Tento názov je úplne opodstatnený, pretože počas zostavy je okolo hlavnej časti vytvorený úplne uzavretý ochranný obvod, ktorý opakuje geometriu samotného potrubia. Súčasne izolačné vlastnosti polyuretánovej peny poskytujú významné zníženie tepelných strát pre životné prostredie.

Výroba penového polyuretánu sa môže uskutočniť dvoma spôsobmi:

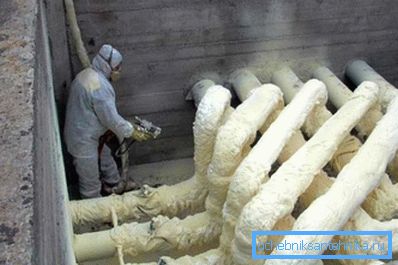

• postrek. Táto technika sa používa na spracovanie existujúcej komunikácie. Syntéza materiálu sa uskutočňuje priamo na predmet a aplikácia sa vykonáva pomocou pneumatických dávkovačov.

• vyplniť. Rovnako tak aj polotovary pre izolačné panely a kryty, ktoré sa potom môžu použiť pri inštalácii ochranných obvodov a pri výrobe rúrkových výrobkov. Roztavená polyuretánová hmota vstúpi do komory, kde sa zmieša s penotvorným činidlom a potom vyplní špeciálne formy.

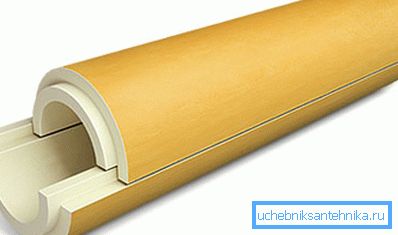

Venujte pozornosť! Môžete ľahko inštalovať pórovité puzdrá s pozdĺžnou bočnou štrbinou, čo výrazne uľahčuje úlohu postaviť váš systém vykurovania v poriadku.

Je to druhá technológia, ktorá sa používa v prípade, že sa v továrňach vyrábajú plášťové trubky PPU v továrňach GOST 30732 2006. V ďalšej časti podrobne popíšeme kľúčové vlastnosti týchto výrobkov.

Prvky konštrukcie

Konštrukcia potrubia v PUF zahŕňa nasledujúce prvky:

• Pracovný plynovod. Ako hlavná nosná línia sa môžu použiť oceľové výrobky zo stehu a bezšvíkového typu, ako aj polypropylénové modely. Zvyčajne sa vyberajú také materiály, ktoré dokážu vydržať tlak až do 1,6 MPa a zahriať až na 140 ⁰S.

Venujte pozornosť! GOST umožňuje krátkodobé zvýšenie teploty na 150 ⁰C s povinným následným chladením.

• Tepelný okruh vyrobený z postrekovaného alebo plniaceho polyuretánu. Čím vyššie sú požiadavky na tepelné izolačné vlastnosti okruhu, tým väčší je jeho výkon, avšak cena výrobku sa zvyšuje v pomere k nárastu hrúbky tejto vrstvy.
• Ochranné puzdro, ktoré je nevyhnutnou súčasťou bezkonejného uloženia komunikácií v zemi alebo pri ich umiestňovaní vonku.
• Systém UEC pre rúry PPU (operačné diaľkové ovládanie). Najčastejšie ide o dvojicu medených drôtov umiestnených v hrúbke polyuretánovej vrstvy. Používa sa na určenie stavu potrubia ako celku a jeho jednotlivých častí, ako aj na čo najrýchlejšie nájdenie núdzových segmentov.

Hlavné odrody

V závislosti od konštrukcie kontajnmentu a materiálov použitých na jeho výrobu sú tieto typy výrobkov rozlíšené:

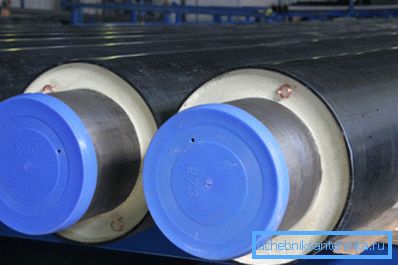

• PPU PE - model izolácie od hustého polyetylénu. Používa sa na podzemné pokladanie komunikácií. Púzdro polyméru chráni polyuretán pred nadmerným stlačením, ako aj pôsobením agresívnych pôdnych roztokov. Na tesnenie škár pomocou špeciálnych zmršťovacích manžiet.

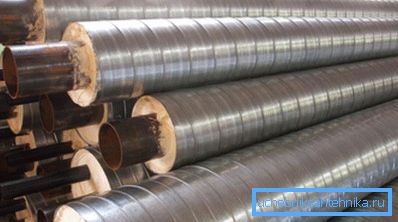

• Pipe PPU OTs - verzia v puzdre z pozinkovanej ocele. Hlavným predmetom aplikácie je pozemné komunikácie. Na výrobu plášťa sa používa tenká pozinkovaná fólia, ktorej hrúbka sa dá upraviť v závislosti od podmienok použitia. Okraje priľahlých dosiek sú nevyhnutne valcované av prípade potreby aj zapečatené tesniacim materiálom pre potrubné spoje.

Venujte pozornosť! Najpopulárnejšia je špirálovitá škrupina, ale v niektorých prípadoch sa používajú kruhové škrupiny.

Parametre výkonu

Pre popísané výrobky sú charakteristické veľmi vysoké výkony.

Technické charakteristiky potrubí PPU výrazne prevyšujú podobné hodnoty pre modely s inými tepelnoizolačnými materiálmi:

• Pracovný tlak -1,6 MPa.
• Špičkový tlak je 2,2 MPa.
• Prevádzková teplota -130⁰S.
• Teplota vrcholu - 150⁰S.
• Hĺbka uloženia v zemi (pre modely s PE plášťom) je od 0,6 m pozdĺž horného okraja.
• Zníženie tepelných strát (v porovnaní s krytom z minerálnej vlny podobnej hrúbky) je 8 až 10 krát.
• Obdobie prevádzky je 30 rokov a viac.

Výhody pre izolačné potrubia

Na stručnom zhrnutí všetkých uvedených skutočností sa budeme snažiť analyzovať hlavné výhody takýchto výrobkov pri ich použití pri pokládaní komunikácií:

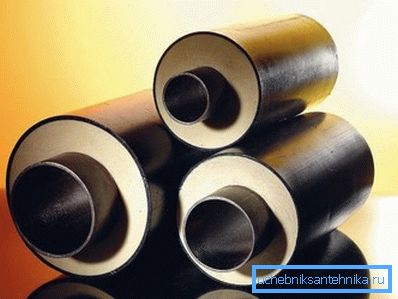

• Vysoký tepelný výkon. Zvyšovanie hrúbky ochranného okruhu minimalizuje tepelné straty, čo má pozitívny vplyv na kvalitu dodávky teplej vody, ako aj na pohodlie v domácnostiach poskytované vykurovacím systémom. (Pozri tiež článok Jednorúrkový vykurovací systém: funkcie.)

Venujte pozornosť! Návod odporúča použitie polyuretánovej peny na dokončenie liniek, ktoré spájajú vzdialené kotolne so spotrebičmi.

• Spoľahlivosť a trvanlivosť. Samotný materiál zachováva svoje vlastnosti najmenej 30 rokov, kým nie je ovplyvnený chemikáliami alebo náhlymi zmenami teploty.

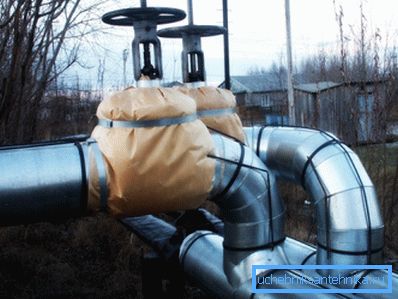

• Ochranné plášte vyrobené z polyetylénu alebo pozinkovanej ocele taktiež "predlžujú životnosť" izolácie: tak s podzemným aj skrytým pokladaním, vnútorný okruh zostáva nedotknutý.

• Ďalšou výhodou je možnosť inštalácie systému diaľkového ovládania: pomocou indikátorových vodičov môžete rýchlo nájsť poškodenú časť vykurovacieho kábla.
• Relatívne jednoduchá inštalácia. Systém "potrubie v potrubí" vám umožňuje zbierať komunikácie z prefabrikovaných prvkov, strácať čas a námahu iba na tesniacich spojoch.
• Nízke náklady na opravu a údržbu. Možnosť striekania polyuretánu vám umožní rýchlo obnoviť izolačné obrysy akéhokoľvek potrubia.

záver

PPU rúrky sa vyznačujú dobrými technologickými vlastnosťami a jednoduchou obsluhou. Ich použitie vám umožňuje výrazne ušetriť na kúpe paliva pre kotolne, najmä v tých prípadoch, keď linky prechádzajú otvorenými časťami. Podrobnejšie je, že tento materiál je uvedený v tomto videu.
