Potrubné spojenia: potrubia a oceľové konštrukcie
Aké metódy je možné použiť na pripojenie potrubia v tlakových a gravitačných potrubiach? Čo zabezpečuje tesnosť spojenia? Na ktorých spojoch môžete zostaviť stojan alebo vešiak na oblečenie z chrómovaných rúr? Pokúsme sa nájsť odpovede na tieto otázky.
klasifikácia
Začnime s klasifikáciou.
Pripojenia môžu byť:
- Hermetické a nehermetické. Je zrejmé, že prvé sa používajú vo všetkých potrubiach bez výnimky, v druhom prípade pri montáži rôznych kovových konštrukcií.
- Hermetické spojenia sú naopak rozdelené na tlak a bez tlaku. Prevažujúca oblasť použitia druhého - rôzne kanalizačné systémy: domácnosť, priemyselné a dažďové vody.
Mimochodom: kanalizácia môže byť tiež pod tlakom. Ak je potrebné prepraviť výtok do svahu, táto funkcia preberá fekálne (drenážne) čerpadlo.
- Okrem toho môže byť spojenie sklopné a nerozoberateľné.
Obráťme sa na konkrétne riešenia.
Uzavreté spojenia
zváranie
Tradičný spôsob pripojenia ocele a v posledných rokoch plastové rúry je neoddeliteľný. Jediný spôsob demontáže úseku potrubia je jeho rezanie. Ako presne sa vykonáva zváranie závisí od zváraného materiálu.
oceľ
Oceľové potrubia sú zvárané zváraním plynom a elektrickým oblúkom.
- V prvom prípade plameň acetylénového horáka roztaví susedné okraje potrubia, potom sa zvárací drôt zavedený do horáka spojí s kvapkami taveniny.
- V druhom elektrickom oblúku taví zváracia elektróda, ktorej kov tvorí šev. Dielektrický povlak elektrody vytvára vrstvu trosky, ktorá chráni oceľovú taveninu pred kontaktom s atmosférickým kyslíkom a následne úplným spaľovaním uhlíka v ňom.
Mimochodom: nielen oceľ je zváraná oblúkovým zváraním, ale aj liatinou. Avšak pri inštalácii potrubí z neho sa zvyčajne nepoužíva zváranie, ale vykonáva sa rezanie rúr s oblúkom pri vysokých prúdoch.
Hlavným problémom spojov zváraných oceľových rúrok je ich zraniteľnosť voči korózii. Dokonca aj keď na povrchu rúry je na začiatku prítomný zinok alebo akákoľvek iná vrstva antikoróznej ochrany, pri spaľovaní sa spája. Problém je vyriešený ochranou oblasti spojov pomocou postrekovaných polymérov, nanášaním farieb alebo poťahovaním bitúmenom.
polyetylén
Zvážte, ako pripojiť plastové rúrky. Prípojky potrubia sú koncové, s predbežným tavením koncov na nízkoteplotnom vykurovacom prvku (zrkadlo), vyhrievaný na 200 - 220 stupňov.
Zoznam základných technologických operácií je nasledovný:
- Rúry čelia striktne kolmo na pozdĺžnu os.
- Konce sú očistené od triesok a nečistôt.
- Pripojené prvky potrubia sú vycentrované.
- Následne sa konce silou asi 1,5 kgf / cm2 stlačia proti vyhrievaciemu prvku vybavenému antiadhezívnym povlakom.
- Po roztavení je zrkadlo z budúceho zvaru odstránené, zatiaľ čo potrubia sú stlačené navzájom počas doby zrážania a chladenia polyetylénovej taveniny.
Čas ohrevu a chladenia súvisí s hrúbkou stien potrubia.
Hrúbka steny mm | Trvanie vykurovania, s | Trvanie chladenia pod tlakom, min |
4.5 | 45 | 6 |
4,5 - 7 | 45 - 70 | 6 - 10 |
7 - 12 | 70 až 120 | 10 - 16 |
12 - 19 | 120 - 190 | 16 - 24 |
19 - 26 | 190-260 | 24 - 32 |
26 - 37 | 260 až 370 | 32 - 45 |
37 - 50 | 370 - 500 | 45 - 60 |
50 - 70 | 500 - 700 | 60 - 80 |
Pretože pri vyrovnávaní rúrok so značnou hrúbkou steny je ťažké manuálne centrovanie a upínanie s potrebným úsilím, na to mierne sa používajú mechanické zariadenia a hydraulické zariadenia s priemerom 250 mm.
polypropylén

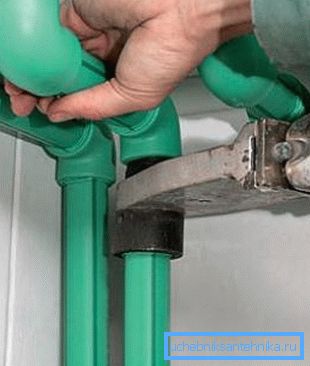

Na rozdiel od polyetylénových rúrok nie sú polypropylénové rúry pripojené koncovými časťami, ale pomocou zásuvkových tvaroviek. Nízkoteplotné spájkovačky predbežne roztavia priľahlé povrchy potrubia a tvarovky; cena týchto zariadení začína od 800 do 1000 rubľov. Čas ohrevu nie je viazaný na hrúbku steny, ale na priemer:
Vonkajší priemer, mm | Trvanie vykurovania, s | Trvanie pripojenia, s | Chladenie, min |
16 | 5 | 4 | 2 |
20 | 7 | ||
25 | 7 | ||
32 | 8 | 6 | 4 |
40 | 12 | ||
50 | 18 | ||
63 | 24 | 8 | 6 |
75 | 30 | 10 | 8 |
Pri montáži polypropylénového potrubia vlastnými rukami je užitočné zistiť niekoľko jemností.
- Teplota vykurovacieho telesa je v tomto prípade vyššia ako u polyetylénu a je 240 až 260 ° C.
- Zariadenie je umiestnené na potrubí striktne dopredu, bez otáčania. V opačnom prípade existuje riziko príjmu vlny na zvarovaných povrchoch, čo prudko oslabí spojenie.
- Potrubie vystužené hliníkovou fóliou sa v oblasti zvárania predbežne vyčistí. Elektrochemický rozklad hliníka nechránený polymérnou vrstvou môže viesť k oddeleniu potrubia.
spájkovanie
Spájkovacie rúrky sa používajú pri montáži medených potrubí na rôzne účely.
Technológia spájkovania v stručnosti je nasledovná:
- Zásuvka je tvorená valcovaním na jednej z rúrok, ktoré sa majú spojiť.
- Koniec priľahlej časti (potrubia alebo tvarovky) je vložený do nej.
- Spojené povrchy sa ohrievajú v plameňoch plynového horáka a pomocou taviva sa vyčistia z filmu oxidov.
- Potom sa do plameňa horáka zavedie spájkovacia tyč. V dôsledku kapilárneho účinku tavenina vyplní celú dutinu medzi zásuvkou a rúrou. Vytvrdením je spojenie úplne vzduchotesné.
závit
Závitové spojenia sú ďalším spôsobom pripojenia potrubia s malým priemerom (do 50 - 65 mm). Ako vyzerá závitová úprava, nemyslím si, že nie je potrebné vysvetľovať žiadnej osobe, ktorá by bývala v sovietskom byte. Materiály pre nich sú celkom tradičné: liatina, mosadz a zriedka oceľ.
Utesnenie spojenia je zabezpečené jeho navíjaním ľanovými vláknami (často s farbou alebo tmelom), polymérnymi vláknami alebo, v prípade plynovodov, pásikom FUM.
príruby

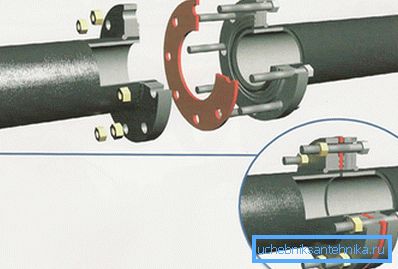

Je zrejmé, že použitie vlákien pri inštalácii potrubia s veľkým priemerom je problematické. V tomto prípade sa používa ešte jedno pomerne rýchle odpojenie pre potrubia - prírubové. Príruby skrutkované; tesnosť je zabezpečená tesnením medzi nimi - gumou, silikónom alebo zo špeciálnej žiaruvzdornej gumy s veľkým množstvom minerálneho plnidla - paronitu.
Zvonenie zvončekov
V tlakovom a častejšom plynulom potrubí sa často používa zvonovitá inštalácia: rúrka je zasunutá do zásuvky iného potrubia alebo tvarovky.
Problém tesnosti možno vyriešiť nasledujúcimi spôsobmi:

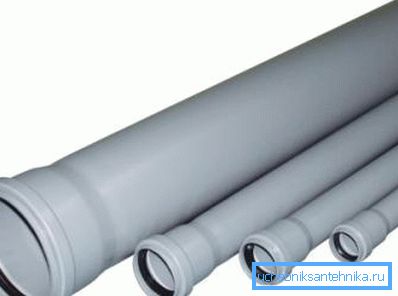

- O-krúžok gumové tesnenie. Takto sú pripojené azbestocementové potrubia vrátane tlakových potrubí; všetky druhy plastových odpadových vôd; moderné liatinové potrubia a tlakové potrubia vyrobené z polyvinylchloridu.
- lepidlo. Týmto spôsobom, spolu s krúžkovými tesneniami, sú tlakové spoje PVC uzavreté.

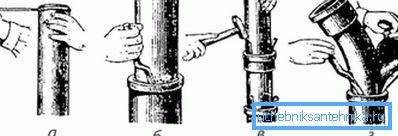

- lisovanie. Organické vlákno (kabol) namočené v bitúmenu alebo oleji je zhutnené v zásuvke a zapečatené cementovou maltou. Táto metóda tesnenia bola použitá pre liatinové kanalizácie počas 20. storočia.
- Naplnenie zvonu roztavenou sírou alebo olovom. Síra bola použitá na kanalizáciu, olovo - na železné potrubia.
vybavenie
Pre oceľ (vrátane nehrdzavejúcej ocele), meď, polyetylén a kovový plast spolu s ostatnými sa používajú tvarovky.
Zoznam toho, ako môže vyzerať spojka potrubia v každom prípade, je materiál pre samostatný veľký predmet. spomíname iba hlavné riešenia dizajnu.
- Kompresná armatúra komprimuje potrubie s prstencovým tesnením vyrobeným z gumy alebo silikónu pri uťahovaní spojovacej matice s kužeľovou vnútornou časťou.
Avšak: iná schéma sa používa pre mäkké medené a kovoplastové rúrky. Zariadenie umiestnené vo vnútri potrubia je pomocou svojich rozdelených krúžkov prehnuté stenami.
- Lisovacie armatúry používajú kliešte na zvlnenie rúrky na tryske, ktoré utiahnu objímku z nehrdzavejúcej ocele.
- Push-fit je najvhodnejší konektor kovovej rúry, ktorý sa má použiť. Pokyny na inštaláciu sú smiešne jednoduché: stačí stlačiť koniec rúry do nej s určitým úsilím. Tesnosť poskytne prstencové tesnenie; Spätný pohyb zabraňuje krúžkovej pružine pomocou nožičiek upevňujúcich rúrku.
- Montážny stojan pre zosieťovaný polyetylén. Ide o bežné tvarovky z polymérov alebo mosadze s vložiteľnou manžetou. Zosieťovaný polyetylén má mechanickú pamäť a po zmene priemeru v priebehu niekoľkých minút sa vráti do svojej pôvodnej veľkosti, čím stláča príslušenstvo; objímka zabraňuje uvoľneniu, keď je trhavá.
Neuzavreté pripojenia
Spojovacie prvky používané na netesné spojenia konštrukcií z rúr môžu byť rozdelené do dvoch kategórií.
- V prvej zasunutej trubici je upevnená jednou alebo viacerými skrutkami. Na fixáciu je potrebná pomerne malá snaha; Sila spojenia je však tiež malá.
- Druhým sú všetky druhy svoriek. Z väčšej časti pozostávajú z dvoch alebo viacerých súčiastok, ktoré sa skrutkujú spoločne, pričom sa lisuje kruhová alebo tvarovaná rúrka.
Vzhľad, veľkosť a tvar spojovacích prvkov môžu byť samozrejme veľmi rôznorodé.
záver
Samozrejme, náš materiál netvrdí, že pokryje všetky možné riešenia. Niečo pravdepodobne zostalo za scénami.
Ak chcete získať ďalšie informácie o tom, ako môže vyzerať spojenie potrubia, čitateľ sa môže dozvedieť viac, ak si pozriete video v tomto článku. Veľa šťastia!
