Potrubné armatúry: typy a zariadenia

Tento článok je stručný prehľad hlavných typov vodovodných armatúr na trhu. Musíme sa oboznámiť s ich vzhľadom a zariadením. Okrem toho sa budeme zaoberať základnými princípmi montáže armatúr v každom konkrétnom prípade.

Tak choď ...

Jednodielne tvarovky

Do tejto kategórie patria všetky druhy zváraných a spájkovaných spojov.

meď

Medené rúry a armatúry pre vykurovacie a vodovodné systémy sú namontované spájkovaním.

Ako vyzerá tento proces?

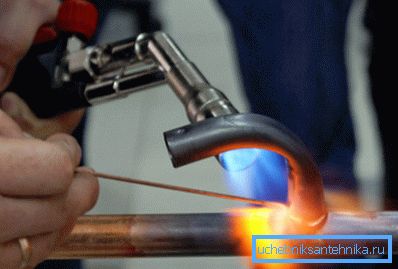

• Trubica a armatúra sa ohrievajú pomocou plynového horáka a pomocou tavidla sa čistí z oxidu.
• Potom v horáku horáka sa do zásuvky vloží pájka. V dôsledku kapilárneho účinku tavenina vyplní celú dutinu. Po ochladení zostane pripojenie tesné.

Upozornenie: medené inštalácie môžu byť tiež zostavené na skladacích armatúrach, ktorých konštrukcia budeme uvažovať neskôr.

polypropylén

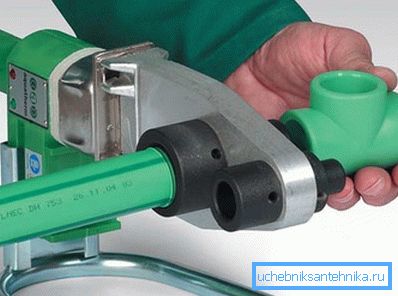

Armatúry pre propylénové rúry sú namontované nízkoteplotným zváraním pomocou spájkovacej lišty, zohriatej na teplotu 240 - 250 ° C.

1. Koniec potrubia je umiestnený v zásuvke spájkovacej lišty. Súčasne je armatúra umiestnená na druhú časť vykurovacieho telesa zodpovedajúceho priemeru.
2. Po roztopení povrchov sa tieto kombinujú s plynulým pohybom dopredu. Otáčanie a akékoľvek posunutie po vložení potrubia pod prísny zákaz: výrazne zhoršujú kvalitu spájkovania.

Ako dlho by sa mali potrubia a armatúry pre rúry PP zohriať a ochladiť, závisí od ich priemeru.

Nuance: Rúry vystužené hliníkom pred zváraním sú vyčistené od výstužnej vrstvy v mieste budúceho pripojenia.

polyetylén

Polyetylénové inštalačné rúry a armatúry na zváranie sú tiež spojené pomocou nízkoteplotnej spájkovačky; spoj nie je splachovaný, ale splachovaný.

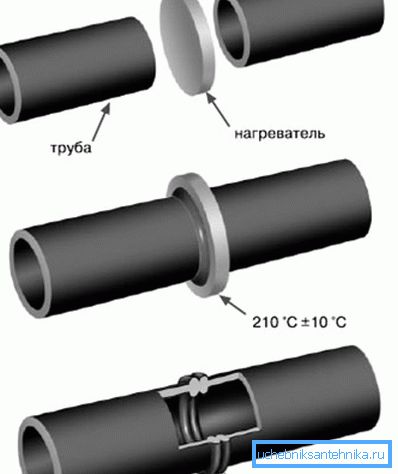

1. Konce pripojených častí sú stlačené proti povrchu vykurovacieho telesa.
2. Po roztavení sa navzájom spájajú a držia sa niekoľko sekúnd s malým podržaním.

Mechanické a hydraulické zariadenia na centrovanie a upínanie sa používajú pre tlakové potrubia a potrubia s veľkým priemerom: ich sila môže dosiahnuť stovky kilogramov.

Kovový plast

Takzvané lisovacie kovania pre kovový plast sa montujú bez možnosti následnej demontáže. Koniec potrubia je umiestnený na armatúre, vybavený dvojicou prstencovitých gumových tesnení, po ktorom je zalisovaný objímkou ​​z nehrdzavejúcej ocele so špeciálnymi kliešťami.

Tento typ pripojenia je považovaný za najspoľahlivejšie a podľa väčšiny inštalatérov sa priaznivo porovnáva s kompresiou, pretože netesní na horúcu vodu ani na vykurovanie.

Pri inštalácii stojí za zváženie niekoľkých jemností:

1. Rúra by mala byť dokonale zaoblená.. Ovalita povedie k tomu, že ho umiestnite do tvarovky, posúvate O-krúžky.
2. Okrem toho je pred montážou nevyhnutné odstrániť vnútornú skosenie. Dôvod je rovnaký.

Rozdeľovacie kovania

oceľ

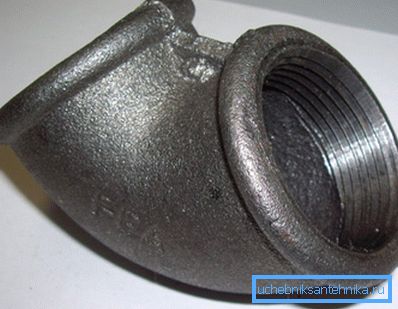

Pred niekoľkými desaťročiami boli najčastejšie liatinové a mosadzné závitové príslušenstvo; teraz sa spolu s oceľovými rúrami postupne nahrádzajú syntetickými materiálmi. Na utesnenie závitových spojov sa používa ľan (často impregnácia farbou alebo tmelom) a syntetické vlákno (Tangit Unilok a jeho analógy).

Avšak: armatúry so závitom pre plynové potrubia sú namontované pomocou pásky FUM, čo poskytuje vynikajúce tesnenie pri nízkych tlakoch.

Okrem ocele so závitom je možné použiť oceľové spojky na zvlnenie: uzatváracou maticou pomocou zastavovacieho krúžku sa roztrhne gumové alebo silikónové tesnenie. Hlavnou požiadavkou pri použití príslušných tvaroviek je hladký povrch rúrky a úplný nedostatok ovality.

meď

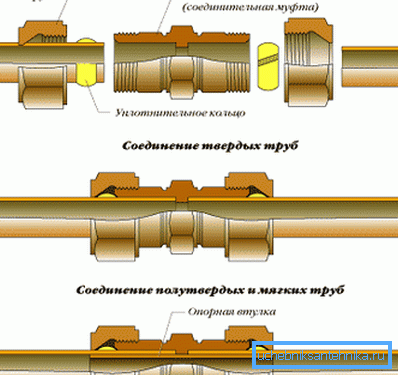

Kompresné tvarovky pre meď sa priaznivo porovnávajú s pájkami jednoduchou inštaláciou pomocou ručného náradia.

Pre montáž je potrebný len pár kľúčov alebo kľúče. Pri utiahnutí matice, je potrubie zvlnené rozdeleným krúžkom; nepriepustnosť je zabezpečená plasticitou kovu. Pri žíhaných rúrach je konštrukcia vybavená tŕňom, ktorý im neumožňuje pokrčiť, keď je zvlnené.

Kovový plast

kompresia

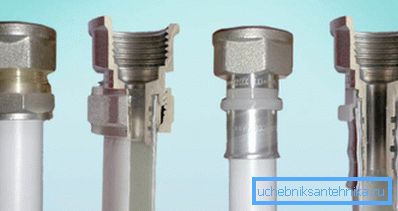

Tesnenie, ako v prípade lisovacieho spoja, je vybavené dvojicou O-krúžkov. Len krimpovací mechanizmus je odlišný: ako v prípade medi, je vybavený rozdeleným krúžkom, ktorý je stlačený po utiahnutí maticovej matice.

Ako už bolo uvedené, schéma kompresie sa považuje za nespoľahlivá: pri horúcej vode a vykurovaní po určitom počte cyklov vykurovania a chladenia spojenie uniká. Podľa autora je známosť úplne nezaslúžená: typickým dôvodom úniku sú hrubé chyby počas montáže.

Vidíte, že lisovacie kovania vyžadujú použitie špeciálnych klieští; cena nástroja - najmenej 8-12 tisíc rubľov - robí to iracionálne, aby si ho kúpil za jednorazovú opravu.

Odtiaľ dva praktické dôsledky:

1. Montáž kovového plastu so zlúčeninami tohto typu vykonáva odborníci;
2. Nešetria na iných nástrojoch a technologických operáciách, najmä na kalibrácii a skosení.

Kompresné tvarovky sú často spojené s oválnym koncom odrezaným pílou. V tomto prípade krúžky tesnení neúprosne vytiahli z drážok a posunuli sa hlbšie do tela. Tvrdosť poskytuje len polyetylén, ktorý sa pri zahrievaní stáva veľmi plastickým.

tlačiť

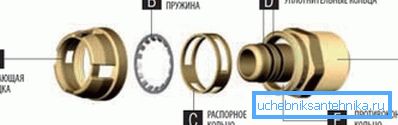

Tento dizajn sa líši len v upevňovacom mechanizme potrubia: je upnutý pružinovým prstencom s vnútorne nasmerovanými nohami. Tesnosť a tu je zabezpečená dvojicou gumových krúžkov. Z toho dôvodu je zrejmé, že pri montáži potrubia vlastnými rukami je v tomto prípade potrebné aj kalibrácia a skosenie.

polyetylén

Okrem zvárania môžu byť kompresné spoje použité aj pri montáži polyetylénových potrubí. Pre tesnosť sú zodpovedné gumové prstence, ktoré sú už známe.

Vlnitá nehrdzavejúca oceľ

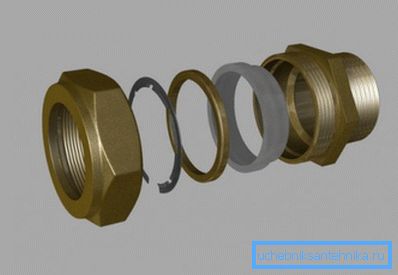

Konštrukcia prípojky je takmer identická s predchádzajúcou: potrubie je pri uťahovaní spojovacej matice zvlnené silikónovým tesnením.

Zosieťovaný polyetylén

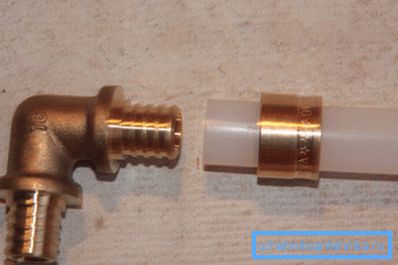

Zariadenie je spoločné vybavenie pre ryby. Tesnosť je zabezpečená mechanickou pamäťou zosieťovaného polyetylénu: natiahnutá rozšírením, v priebehu niekoľkých minút sa vráti na svoju predchádzajúcu veľkosť.

záver

Dúfame, že opis predložených návrhov pomôže čitateľovi pri výbere materiálov pre budúce opravy alebo konštrukciu (pozrite tiež článok Vysielanie v potrubiach: inštalačná technológia pre maximálnu bezpečnosť).
