Potrubie 60x40 mm - vlastnosti a hmotnosť

Potrubná časť 60x40 mm je obľúbený konštrukčný materiál, ktorý sa používa pri výrobe rôznych kovových konštrukcií. To je spôsobené jeho silou a mnohými ďalšími vlastnosťami. Nižšie sa budeme zaoberať hlavnými vlastnosťami a vlastnosťami tohto výrobku a zvážime, ako vypočítať hmotnosť potrubia 60 - 40 mm, čo je jeden z jeho najdôležitejších parametrov.

Všeobecné informácie

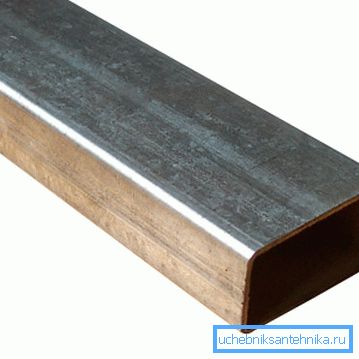

Takže profilová rúra 60 - 40 mm je prázdna tyčovitá rúrka s obdĺžnikovým prierezom.

Produkt môže byť vyrobený z nasledujúcich materiálov:

• Uhlíková oceľ;
• Nerezová oceľ;
• Nízko legovaná oceľ.

Výroba týchto výrobkov sa spravidla zakladá na deformácii konvenčnej okrúhlej rúrky, v dôsledku čoho nadobúda obdĺžnikový tvar. Okrem toho existuje aj ďalšia technológia, podľa ktorej je kovový pás (pás) podrobený deformácii v kalibračnom mlyne, po ktorom sa vykonáva zváranie.

Špeciálne funkcie

vlastnosti

V porovnaní s produktom s kruhovým prierezom je hlavným znakom tohto materiálu vysoká pevnosť v ohybe, zlomenine a skrútení.

To môže významne znížiť hmotnosť kovu, pretože hmotnosť rúr z ocele 60x40x2 bude výrazne nižšia ako hmotnosť pevnej kovovej tyče s rovnakou pevnosťou.

Podľa údajov z referenčnej literatúry profilová trubica poskytuje úspory materiálu o 25% v porovnaní s produktom s okrúhlym profilom.

Okrem toho existuje niekoľko ďalších pozitívnych aspektov, medzi ktoré patria:

• Pohodlie a jednoduchosť inštalácie, pretože steny produktu sú ploché;
• Jednoduché nakladanie a transport vďaka pohodlnej forme;
• Odolnosť voči výrazným statickým zaťaženiam;
• Odolnosť voči zmenám teploty;
• Odolnosť proti deformácii;
• Cenovo dostupná cena;
• Pohodlie kladené na ploché povrchy.

Treba poznamenať, že mnoho ďalších vlastností výrobkov závisí od spôsobu ich výroby a materiálu, z ktorého sú vyrobené. Napríklad nerezové a pozinkované rúry majú dobrú odolnosť proti korózii.

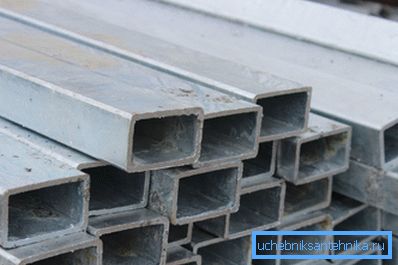

Valcované výrobky majú zvyčajne silnejšie steny, čo má za následok väčšiu pevnosť. Je však potrebné mať na pamäti, že hmotnosť profilovej rúrky 60x40x2 valcovania bude značne vyššia ako hmotnosť podobného zváraného výrobku.

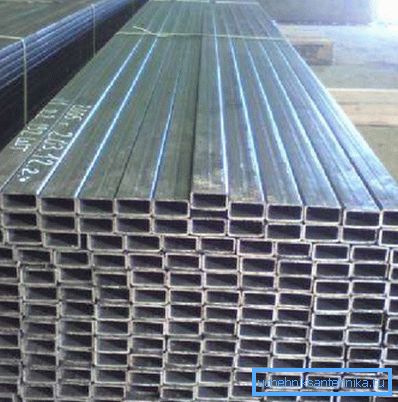

Venujte pozornosť! Technické požiadavky na profesionálne rúry vyrobené z uhlíkovej ocele sa riadia normou GOST 13662-86, ktorá sa vzťahuje na studené a za tepla deformované, za studena deformované elektrické zvárané a elektricky zvárané profilové rúry.

charakteristiky

Plastové časti potrubia o rozmeroch 30x40 mm, ako aj iné rozmery, sa vyznačujú dvomi typmi parametrov:

Všetky charakteristiky majú veľký význam pri výpočte štruktúr. Napríklad je potrubie 60x40x2 - hmotnosť výrobku závisí od hrúbky steny. Keď poznáme tento parameter, je možné vypočítať hmotnosť budúcej štruktúry.

Venujte pozornosť! Kovová základňa zvyčajne uvádza cenu za hmotnosť profesionálnych výrobkov a nie bežných metrov, pretože zložky surovín prevládajú v nákladoch na materiál. Je pravda, že hovoríme o teoretickej váhe špecifikovanej v GOST.

Výpočet hmotnosti

Keďže sortiment predmetných výrobkov je veľmi rozsiahly, môžu vzniknúť určité ťažkosti, ak je napríklad potrebné vypočítať hmotnosť 1 m potrubia 60x40x3. Tento parameter sa samozrejme môžete naučiť z kovového valcového stola, avšak referenčná a technická literatúra nie je vždy k dispozícii.

Preto nižšie uvažujeme, ako nezávisle vypočítať túto hodnotu. Takže hmotnosť meradla akéhokoľvek profesionálneho potrubia, ako je známe, závisí od prierezu, t.j. na hrúbku steny. Napríklad je potrebné poznať hmotnosť profilovej rúry 60x40x3 s hrúbkou steny 4 mm.

Výpočet môžete vykonať podľa vzorca na výpočet hmotnosti plechu. Jediný rozdiel je, že je potrebné vypočítať obvod obdĺžnika v metroch. Získaná hodnota by sa mala vynásobiť špecifickou hmotnosťou ocele, ktorá je 7,85 g / dm3 a tiež hrúbkou steny v milimetroch.

V dôsledku toho vzorec je nasledujúci - M.P. = Sx2x (A + B) xa, kde:

• S je hrúbka steny profilu v metroch.
• A a B sú dĺžky profilových strán v metroch (v našom prípade A = 0,06, B = 0,04).
• ? - 7850 kg / m3 (hustota ocele).

Návod na výpočet hmotnosti bude preto nasledovný:

• MP = 0,004x2x (0,06 + 0,04) h7850 = 6,28 kg.
• Keďže potrebujeme poznať hmotnosť trojmetrového produktu, výsledná hodnota by mala byť vynásobená tromi, takže hmotnosť potrubia 60x40x3 je 18,84 kg.

Ako už bolo spomenuté, mnohé kovové základy dávajú cenu za hmotnosť výrobku, nie za dĺžku. V tomto prípade možno budete potrebovať poznať množstvo potrubia, vedieť hmotnosť. Napríklad celková hmotnosť výrobku je 157 kg, hrúbka steny 5 mm a dĺžka 4 m.

V tomto prípade urobte nasledujúci výpočet vlastnými rukami:

• Najskôr je potrebné poznať hmotnosť jedného bežiaceho metra produktu - MP = 0,005x2x (0,06 + 0,04) x7850 = 7,85 kg.
• Potom zistíte, že hmotnosť potrubia je 60x40x4 - 7,85x4 = 31,4 kg.
• Teraz zostáva len zistiť počet profesionálnych potrubí, čo sa vykonáva jednoduchým matematickým výpočtom - 157 / 31,4 = 5 kusov.

Venujte pozornosť! Skutočná hmotnosť potrubia sa mierne líši od údajov získaných výpočtom podľa daného geometrického vzorca. Je to spôsobené tým, že skutočný tvar výrobkov sa líši od tvaru elementárnych geometrických tvarov.

Tu sú snáď všetky hlavné znaky trubice vo tvare 60 x 40 mm.

záver

Profilové rúry, vrátane úseku 60x40 mm, majú množstvo unikátnych vlastností, vďaka čomu našli aplikáciu v širokej škále aplikácií. Väčšina vlastností týchto výrobkov je vysvetlená v príslušných Štátnych normách, avšak v niektorých prípadoch môže byť potrebné vykonať samočinný výpočet hmotnosti.

Ako sme zistili, je to úplne jednoduché s jednoduchým matematickým vzorcom.

Z videa v tomto článku môžete získať ďalšie informácie o tejto téme.
