Potrubie 40x40: ako si vybrať predvalky pre silnú kovovú

Jeden z odrôd tvarovaných rúr je 40x40 štvorcová trubica. V závislosti od účelu a rozsahu použitia majú tieto výrobky rôzne technické vlastnosti, najmä hrúbku a hmotnosť. Pokyny uvedené v tomto článku pomôžu začínajúcim remeselníkom, ktorí chcú vyrobiť túto kovovú konštrukciu vlastnými rukami, aby si vybrali model, ktorý potrebujú, z celého dostupného sortimentu.

Technické špecifikácie

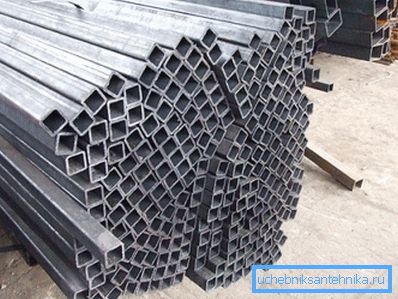

Všeobecný opis

Rúra 40-40: 2 mm a väčšia hrúbka, na rozdiel od okrúhlych odrôd týchto výrobkov, sa nepoužíva na usporiadanie vodovodných potrubí, vykurovacích systémov a podobných inžinierskych sietí.

Hlavnou oblasťou jej použitia je inštalácia kovových konštrukcií, ako aj použitie ako hlavný nosný prvok pri konštrukcii rôznych budov.

Tvarovaný výrobok má nasledujúce konštrukčné vlastnosti, ktoré ho odlišujú od guľatých rúr a plne valcovaného kovu:

• vnútorný prázdny priestor;
• výstuhy.

Vďaka tomu majú potrubia hrúbky 40 - 40 4 a 5 mm nasledujúce nesporné výhody:

1. Vysoká odolnosť proti ohybu.
2. Dobrá odolnosť.
3. Nízka hmotnosť (napríklad váha 1 metra potrubia 40x40x2 je niekoľkonásobne nižšia ako hmotnosť plného telesa podobnej veľkosti).

Kvôli vyššie uvedeným vlastnostiam je možné významne znížiť spotrebu konštrukcií kovov bez zníženia pevnosti. To umožňuje vybudovať komplexnejšie a vyššie budovy na menej masívnom základe.

Venujte pozornosť! Vzhľadom na to, že na výrobu profilového potrubia sa používa menšie množstvo počiatočného materiálu, cena hotového výrobku je tiež nižšia ako podobné plné diely.

Ako surovina sa zvyčajne používa oceľ rôznych tried, ktorá sa odlišuje z hľadiska pevnosti.

Rúra 40-40 hrúbky 3 až 5 milimetrov vyrába tieto technológie:

• valcovaním za tepla predvalcov prostredníctvom valcovacej stolice;
• lisovaním oceľového plechu a následným zváraním pozdĺžneho šva.

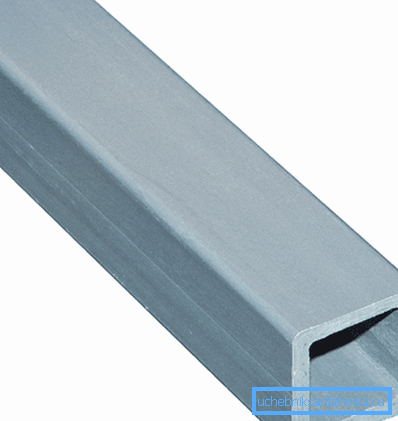

Parametre hmotnosti

Aby sme správne vypočítali pevnosť a ďalšie potrebné technické parametre budúcej kovovej konštrukcie, je potrebné presne vedieť hmotnosť jej jednotlivých prvkov.

Napokon, váha 1 metra potrubia 40x40x3 mm sa môže výrazne líšiť od podobného parametra v produkte s hrubšou alebo tenšou stenou, čo si vyžiada zmeny v pripravovanom architektonickom projekte.

Napríklad:

• hmotnosť výrobku 40x40x1 - 1,21 kg (jeden bežný meter);
• hmotnosť potrubia 40x40x2 - 2,33 kg;
• hmotnosť potrubia 40x40x3 - 3,36 kg;
• hmotnosť potrubia 40x40x4 - 4,3 kg;
• hmotnosť časti 40x40x5 - 5,16 kg;
• hmotnosť dielu je 40x40x6 - 5,92 kg.

Venujte pozornosť! Dĺžka výrobkov nie je regulovaná stavebnými kódmi a závisí od výrobcu. Väčšina výrobcov ponúka službu na rezanie profilových rúr do častí požadovanej dĺžky, čo uľahčuje ich prepravu, skladovanie a inštaláciu.

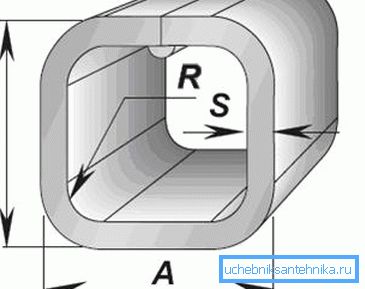

Štátne normy a špecifikácie

Charakteristiky a spotrebiteľské vlastnosti profilových rúr sú jednoznačne regulované štátnymi normami a technickými špecifikáciami stanovenými príslušnými dokumentmi, ktoré musia dodržiavať všetci výrobcovia.

Napríklad hmotnosť potrubia 40-40-2 vyrábaného výrobnou asociáciou Severstal a hmotnosť výrobku vyrábaného spoločnosťou Samara Metalurgic Plant by sa nemali líšiť.

To umožňuje koncovému používateľovi kombinovať tieto alebo iné výrobky v jednej kovovej konštrukcii bez dodatočnej kontroly a overovania vlastností každého z nich.

Tieto alebo iné parametre sa môžete dozvedieť pomocou nasledujúcich pokynov:

• TU 14-2P-328-97 - pre oceľové ohýbané rúry s elektrickým zvarom;
• TU 14-157-95-2007 - pre pozinkované oceľové rúrky so štvorcovým a obdĺžnikovým prierezom vyrobené elektrickým zváraním;
• TU 14-105-737-2004 - pre tvarované elektrické zvárané rúry z uhlíkových alebo nízkolegovaných ocelí, ktoré sa používajú v rôznych odvetviach výroby a nábytku.

Rozdiely medzi rúrkami podľa GOST a TU

Štandardná profilová štvorhranná časť profilu 40x40 mm, bez ohľadu na hrúbku steny, je vyrobená z obyčajnej ocele. Len metódy tzv. Deoxidácie sa líšia.

Vyčnievajte:

• polo-pokojná oceľ;
• kľudná oceľ;
• vriacej ocele.

Tieto parametre surovín sa riadia GOST 380 a 1050.

Hlavné oblasti použitia potrubia zodpovedajúce štátnym normám:

• výroba kovových konštrukcií rôznej zložitosti;

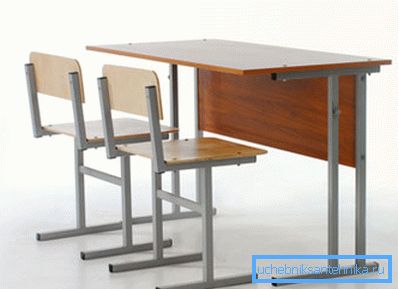

• Výroba rámov pre čalúnené a iné druhy nábytku;
• v iných odvetviach strojárstva a ťažkého priemyslu.

Na rozdiel od vyššie uvedených výrobkov je profilované potrubie vyrobené podľa špecifikácií približne o 10% ťažšie. Hrúbka steny je od 5 do 8 mm. Najčastejšie sú to rozmerové výrobky (12 metrov dlhé), avšak ako v predchádzajúcom prípade, môžu byť v priebehu výrobného procesu rozrezané na požadovanú dĺžku. Hlavným rozdielom sú nižšie náklady.

Tento typ detailov sa najčastejšie používa pre:

• výroba nábytku;
• výroba rôznych dekoratívnych prvkov používaných na dekoráciu interiérov priestorov;
• v poľnohospodárstve av niektorých odvetviach.

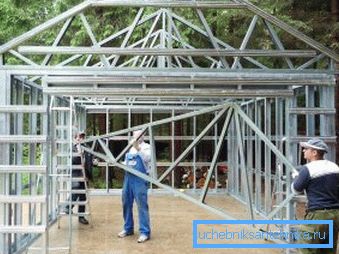

Nezávislá výroba kovových konštrukcií

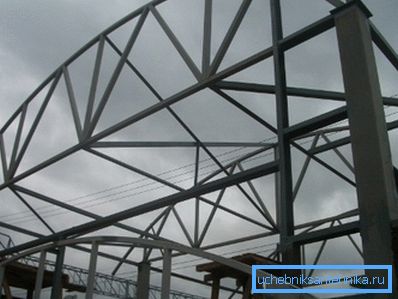

Výhody kovových rámov v konštrukcii

Kovové rámy z oceľového profilovaného profilu 40-40 mm majú mnoho výhod:

1. Nízka cena. Ako je známe, náklady na konkrétnu konštrukciu závisia vo veľkej miere od použitých materiálov a použitých stavebných technológií. Odhad výstavby domu na technológii rámu bude niekoľkonásobne nižší ako pri rovnakom výpočte budovy, ktorá je postavená klasickým spôsobom.

Venujte pozornosť! Drevené rámové bývanie bude ešte lacnejšie, ale v tomto prípade trpí silou a trvanlivosťou.

1. Vysoká rýchlosť inštalácie. Použitím profilového potrubia je možné takmer polovicu obdobia, počas ktorého bude postavený dom.
2. Pri výstavbe budovy alebo konštrukcie využívajúcej rámovú technológiu s použitím profilového potrubia nie je potrebné robiť "mokré" stavebné procesy (s výnimkou položenia základov). Tým sa znižuje pracovná intenzita a znižuje sa doba inštalácie.
3. Rámový dom z profilového potrubia sa vôbec nezmrštil. Preto môžete začať zdobiť hneď po dokončení výstavby "krabice".

Etapy a funkcie práce

Celý proces inštalácie kovových rámov zo štvorcových rúr môže byť znížený na tri hlavné operácie:

1. Dĺžka požadovanej dĺžky sa meria od kovového potrubia a odreže. Ak to chcete urobiť, môžete použiť frézu alebo brúsku plynu (v závislosti od hrúbky steny zakúpených častí).

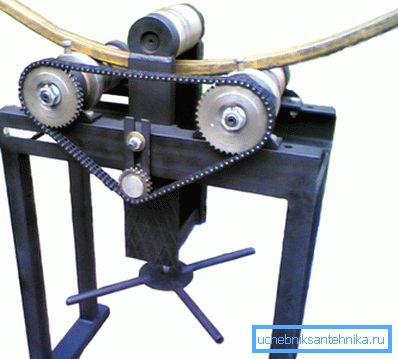

2. Ak je to potrebné, ohýbajte potrubia. To je potrebné, aby ste im poskytli potrebný polomer. Nástrojom je ručný alebo automatický ohýbač rúr na ohýbanie rúrok. Môžete sa obrátiť na inštalatérske práce v oddelení bývania alebo v špeciálnej dielni, kde ste ohýbaný špeciálnym vybavením bez porušenia integrity ich vnútornej konštrukcie.
3. Výsledné časti musia byť zvárané do jedinej konštrukcie. Uistite sa, že hotový výrobok jasne zodpovedá predchádzajúcemu nákresu.

záver

Rúrky v tvare štvorca sú výborným materiálom pre konštrukciu s mnohými výhodami. Avšak na to, aby hotový výrobok bol silný a odolný, je potrebné zvoliť si prierez a hrúbku steny, ako aj vypočítať pevnosť, berúc do úvahy hmotnosť rúr. Inak môže dôjsť k zničeniu štruktúry.

Viac informácií o stavbe budov na technológii rámu pomocou profilovaných kovových konštrukcií nájdete v videu v tomto článku.
