Populárne spôsoby pripojenia potrubia - podrobný prehľad

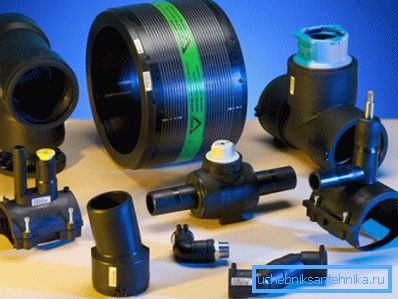

Pri inštalácii vykurovacieho systému, kanalizácie a prívodu vody je nevyhnutné vyriešiť problém spojenia potrubia. Súčasne je potrebné brať do úvahy materiál, z ktorého sa potrubie vyrába, prevádzkové podmienky systému a mnoho ďalších parametrov. Pri štúdiu rôznych existujúcich metód pripojenia by nebolo zbytočné zvažovať najobľúbenejšie možnosti.

Klasifikácia pripojenia potrubia

Pre jednoduchosť sú všetky typy pripojení potrubia rozdelené do dvoch veľkých skupín:

• oddeliteľný - spoj je možné rozobrať vlastnými rukami bez porušenia integrity materiálu. Závitové spojenie sa môže považovať za klasický príklad v tejto skupine, pri koncoch potrubných úsekov sa nareže závit a v prípade potreby sa rozbočovač ľahko rozoberá;

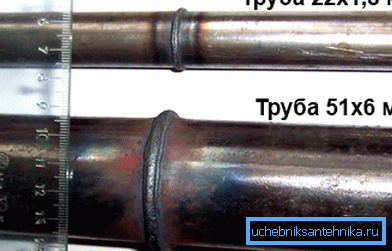

• nedelený - demontáž je možná, ale materiál potrubia bude trpieť. Ako príklad môže slúžiť zváraný spoj. Zváranie kovu nedovoľuje v budúcnosti rozobrať potrubie, ale môže byť rozrezané len na kusy.

Navrhovaná klasifikácia je príliš všeobecná. A ak v prípade trvalého spoja nie je toľko možností (zváranie, lepenie alebo socketing), potom v kategórii odnímateľných kĺbov existuje niekoľko zaujímavých spôsobov.

Populárne typy pripojení potrubia

Okrem prakticity musí výber typu dokov zohľadňovať aj vlastnosti materiálu, ako aj spôsob prevádzky potrubia. Napríklad kanalizácia v súkromnom dome funguje v režime bez tlaku, takže sa zvyčajne hodí obvyklý zvonček.

Ale v prípade inštalácie vykurovacieho systému bude vyžadovať niečo spoľahlivejšie. Nasledujúce sú najbežnejšie metódy.

zlúčenina závitom

Možno ju považovať za klasickú metódu, ktorá sa používala pred desiatimi rokmi.

Pokyn sa odvtedy nezmenil, musíte konať v nasledujúcom poradí:

• vykoná sa montáž a na rúre sa urobí značka, na ktorú bude potrebné niť odstrániť;

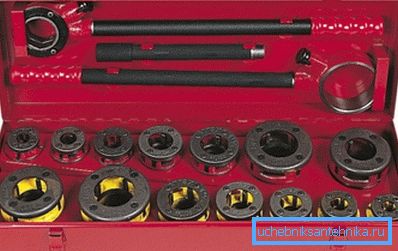

• Vlastne vyrezávané. Pre väčšie pohodlie musí byť potrubie upevnené v zveráku, pričom najmenší sklon dosky pri rezaní závitov môže v budúcnosti spôsobiť netesnosti;
• je vykonávané prevíjanie - jednoduchý závit na ľavej nite alebo akýkoľvek syntetický tmel. Jeho cena je minimálna a tesnosť kĺbu sa výrazne zvyšuje.

• závit sa naskrutkuje na kovanie. Závitové pripojenie potrubia patrí do kategórie zástrčky, čo uľahčuje demontáž a čistenie potrubia.

Venujte pozornosť! Závit mierne oslabuje prierez. Preto je potrebné čo najviac vyhnúť mechanickým účinkom na kĺb.

Použitie montáže kolíkov (upínanie)

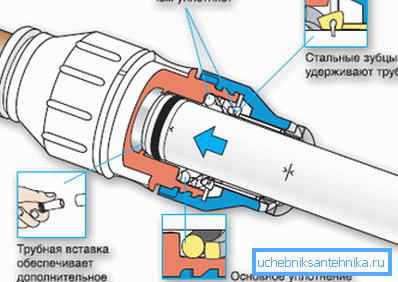

Použitie takejto spojky umožňuje dokonca pripojiť potrubia z rôznych materiálov. Spojenie sa dosiahne oddeliteľným spôsobom, čo možno pripísať aj výhodám použitia kliešťových kovania.

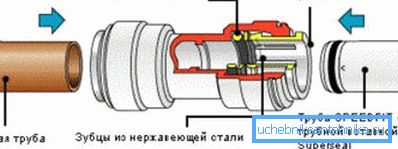

Pri použití klinových spojov rúrok na spojenie rôznych materiálov je na jednej strane tesnosť spoja dosiahnutá pomocou uzatváracej matice a kompresného krúžku a na druhej strane pomocou klieštiny.

Dokovanie sa vykonáva v nasledujúcom poradí:

• na potrubie (v tomto poradí) sa vloží potrubná matica a kompresný krúžok;
• potom sa matica utiahne, krúžok sa deformuje a tesne stlačí koniec potrubia na koniec armatúry;
• na druhej strane je trubica jednoducho zasunutá do kleštiny a zasunutá, až kým sa nezastaví. Konštrukcia vytvára naň dostatočný tlak, takže je zaručená pevnosť spoja.

Mobilné pripojenie

Niekedy štandardné príslušenstvo neumožňuje ukotvenie v požadovanom uhle. V tomto prípade môžete použiť otočné potrubie. Táto metóda spájania bude užitočná aj tým, že uhol sklonu môže byť ľahko zmenený bez demontáže časti potrubia.

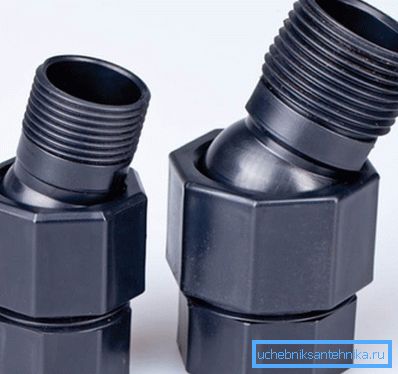

Takéto spojovacie prvky sú predávané už zmontované a pohyblivosť je dosiahnutá kvôli nezvyčajnej konštrukcii zásuvky. Samotný zvon je dosť široký a časť rúrky, ktorá je umiestnená v ňom, má sférický tvar. Priestor medzi koncom potrubia a vnútorným povrchom objímky je naplnený gumovými vložkami a vrstvou mazadla.

Venujte pozornosť! Zdroj tohto typu ukotvenia je obmedzený (výrobca označuje zaručený počet zákrutov), ​​takže zbytočne nesmiete ohýbať alebo odblokovať potrubie.

Pokiaľ ide o uhol natočenia, je to zvyčajne v rozmedzí od 40 do 50 °. Veľké uhly sústruhu komplikujú konštrukciu otočnej časti a ohrozujú tesnosť spoja. Prepravovanie korozívnych kvapalín výrazne skracuje životnosť závesu.

Vysokotlakové potrubie

Je ťažké pracovať s vysokým tlakom doma (tlak vo vodovodnom systéme nemožno považovať za taký). V priemysle sa však často kvapaliny prepravujú pod značným tlakom, čo kladie prísnejšie požiadavky na kĺby.

Potrubné armatúry vysokého tlaku s veľkým počtom závitov a tvaroviek inštalovaných na týchto miestach budú mať nízky stupeň spoľahlivosti v porovnaní s potrubím s minimálnym počtom závitov.

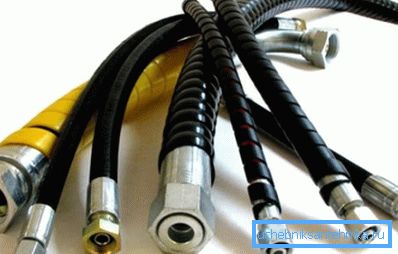

Na vyriešenie tohto problému sa často používajú tlakové hadice - vysokotlakové hadice. Z vonkajšej strany takýto obal vyzerá ako bežná gumová hadica s kovovými kovaním na oboch stranách.

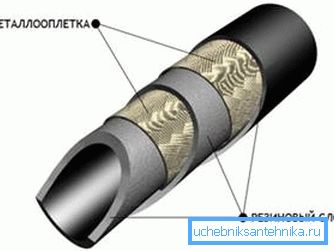

Napriek svojmu vzhľadu je návrh RVD komplikovaný. Puzdro pozostáva z vnútornej vrstvy špeciálneho kaučuku a pevnosť je dosiahnutá silovým rámom vyrobeným z kovových nití. Často existuje niekoľko takýchto rámov.

Hlavnou výhodou takýchto rukávov je, že obrat je hladký a odolnosť voči prúdeniu kvapaliny je minimálna. Konce hadíc sú pripevnené k potrubiu pomocou kovových tvaroviek.

Americká - jednoduchosť a spoľahlivosť

Akékoľvek typy pripojení potrubia by mali byť spoľahlivé a ak je to možné, nechajte čo najrýchlejšie demontovať úsek potrubia bez demontáže zvyšku potrubia. Pre tieto parametre, americký mimo súťaže.

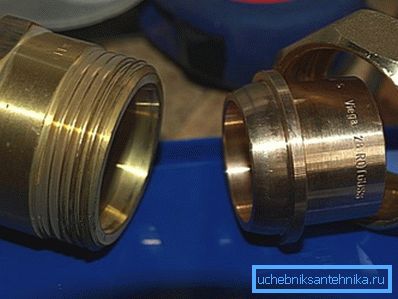

Aby ste týmto spôsobom dokázali 2 úseky potrubia, budete potrebovať 2 závitové kovania (jeden s obmedzujúcim golierom), gumové tesnenie a maticu. Na koncoch potrubia by mal byť vnútorný závit.

Americké potrubné tvarovky sa vykonávajú v nasledujúcom poradí:

• časť s vonkajším závitom je naskrutkovaná na potrubnú časť s vnútorným závitom;
• po tom, ako dôjde k otočeniu dielu s golierom, musíte naň položiť tesniacu hmotu a maticu, po ktorej je tiež spojka naskrutkovaná na potrubie;
• potom zostáva len utiahnutá matica na vonkajšiu závitu vratnej armatúry.

Venujte pozornosť! Na rozdiel od väčšiny ostatných typov ukotvenia, na demontáž časti potrubia, nie je potrebné úplne rozobrať. Celý proces montáže / demontáže sa vykonáva len jednou maticou.

Tavrovo spojenie

Spoje T-rúrok môžu byť buď v pravom uhle, alebo pod ostrým uhlom, je potrebné, keď je potrebné vložiť inú rúrku do existujúceho potrubia. Príkladom je vetracie potrubie vedúce z bytu k stúpačke. Môžete poskytnúť väzbu dvoma spôsobmi - pomocou špeciálneho kovania alebo zvárania (ak sú rúry kovové).

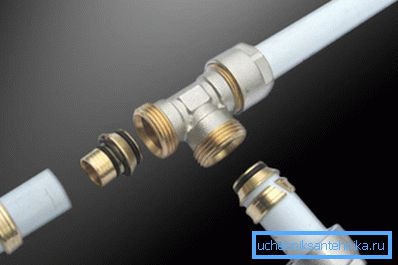

Pokiaľ ide o armatúry, v tomto prípade používame odpaličky a kríže, tieto prvky vám umožňujú vytvoriť zložitý uzol. Takéto spojenie s odpalom môže byť vykonané akoukoľvek opísanou metódou. Možno použiť zlisovanie, zváranie PP (v prípade polypropylénovej rúry), pripojenie zásuvky (ak hovoríme o odpadových vodách), atď.

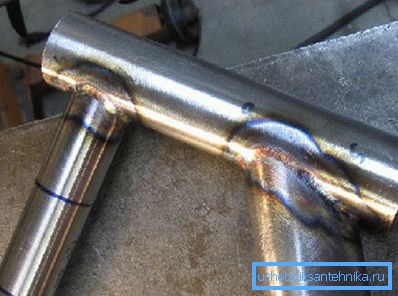

Zavedenie kovových rúrok pomocou zvárania je zriedkavé a pomerne náročné pre začínajúceho inštalatéra. Hlavným problémom je správne označenie výrezu na potrubí, do ktorého musíte naraziť, a na koniec potrubia, ku ktorému sa pripoja.

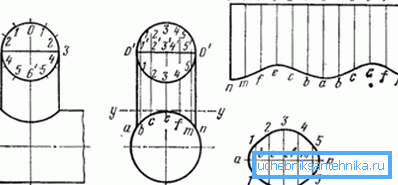

Na vyriešenie tohto problému môžete použiť špeciálne šablóny, v ktorých sa v závislosti od priemeru nachádzajú krivky, ktoré označujú obrys výrezu, ale môžete použiť aj špeciálne programy označovania.

  Venujte pozornosť! Ak sa rezy nezhodujú perfektne, trhliny sa budú pečať s kusmi kovu a to nepriaznivo ovplyvní tesnosť. Z tohto dôvodu by sa mala značka zameriavať.

Vsuvka spojky

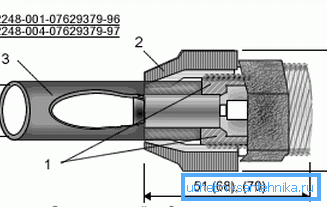

Pripojenie bradaviek do potrubia patrí do triedy odnímateľných a pozostáva zo skutočnej montáže (bežná závitová objímka a obmedzujúce rameno), tesniaci krúžok a maticu.

Poradie spájania úsekov potrubia týmto spôsobom trochu pripomína amerického:

• Na montáži (závitové puzdro) je potrebné nasadiť tesniaci krúžok a spojovaciu maticu;
• potom sa závit namontuje na potrubie so závitom;
• k dokončeniu spojenia ostáva iba zašroubovať spojovaciu maticu na spojku alebo na koniec iného potrubia.

Táto metóda sa často používa, keď potrebujete vložiť meracie zariadenie do existujúceho systému. Montáž je vhodná, pretože neexistujú takmer žiadne obmedzenia pre priemery prvkov, ktoré sa majú spojiť, aby sa zaistila tesnosť, stačí jednoducho vybrať požadovaný priemer sýtiča.

Napojenie spojenia

Tento typ pripojenia možno považovať za jeden z najjednoduchších. Drážkové pripojenie potrubí patrí do kategórie zváraných oddeliteľných typov ukotvenia potrubia.

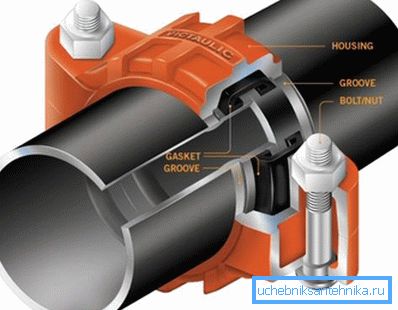

Gruvlok - zvyčajná svorka, ktorá umožňuje rýchle spojenie do jedného celku 2 rúrky. Konštrukcia tohto prvku je celkom jednoduchá - plastové puzdro vo vnútri ktorého je gumové tesnenie a skrutky na oboch stranách. Dotiahnutie skrutiek vytvára potrebný tlak, gumové puzdro deformuje, zažraté na povrchu potrubia, v dôsledku tohto tesnosti spoja poskytované.

Voľné pripojenie potrubia je najlepšou voľbou z hľadiska údržby potrubia. Kedykoľvek sa môžu uvoľniť skrutky, svorka sa odstráni a poškodený úsek potrubia sa môže vyčistiť alebo vymeniť.

Konštrukcia niektorých drážok je trochu komplikovaná a má výčnelok po celom obvode. V potrubia v určitej vzdialenosti od spoločnej drážky musia byť počas dokovacia výstupku na gruvloke do pätice, ktoré poskytujú dodatočnú pevnosť spoja.

Na konci

Žiadne potrubie nemožno položiť bez toho, aby sme narazili na problém spojenia jednotlivých častí. Budete musieť vybrať medzi rôznymi možnosťami, z ktorých každá má svoje vlastné výhody a nevýhody. Článok poskytuje stručný prehľad populárnych spôsobov dokovania potrubia.

Začiatočník inštalatér pomocou týchto informácií bude môcť určiť najlepšiu možnosť inštalácie. Videá v tomto článku popisujú niektoré typy odpojiteľných pripojení.
