Polypropylénové potrubie so žeriavmi - výrobné prvky

Pri paralelnom pripojení viacerých vykurovacích zariadení alebo usporiadania vykurovacieho systému "teplá podlaha" používajte kolektory. Tieto zariadenia je možné zakúpiť v inštalatérskom obchode alebo si urobiť sami. V tomto článku sa budeme zaoberať ako zostaviť sanitárny kolektor s uzatváracími ventilmi z takého trvanlivého a cenovo dostupného materiálu ako je polypropylén.

Všeobecné informácie

K dnešnému dňu sa kolektory, ktoré sú všeobecne označované ako hrebene, používajú na kumulatívne pripojenie viacerých vykurovacích a sanitárnych zariadení. Vonkajšie je toto zariadenie valcovou časťou s jedným vstupom a viacerými kohútikmi. Každé kohútik je dodávaný s uzatváracími ventilmi.

Princíp fungovania tohto zariadenia je nasledovný - voda alebo iná kvapalina sa dodáva do vstupu pod tlakom. Ďalej je rozdelená medzi kohútiky, ktoré umožňujú pripojiť niekoľko inštalačných zariadení paralelne, alebo napríklad niekoľko obrysov podlahového vykurovania.

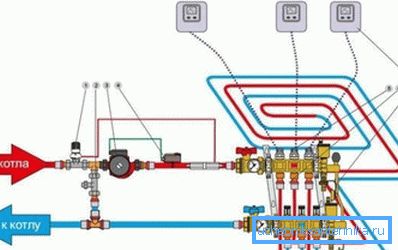

Pripojenie kolektora umožňuje rovnomerný tlak vody vo všetkých inštalačných armatúrach, keď sú súčasne zapnuté. V prípade použitia hrebene v vykurovacích systémoch je zabezpečené rovnomerné zahrievanie všetkých vykurovacích zariadení (radiátorov alebo obrysov teplej podlahy).

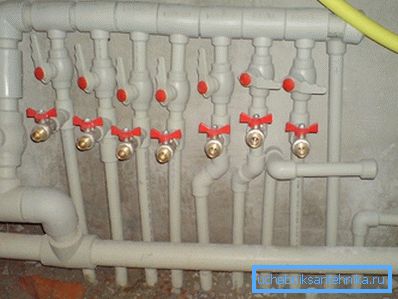

Je veľmi jednoduché zostaviť polypropylénový hrebeň s vlastnými rukami a všetko, čo potrebujete, je súprava odpališť a guľových kohútov.

V tomto prípade zariadenie bude mať niekoľko výhod, ako napríklad:

• Odolnosť proti korózii.
• Tesnosť, pretože príslušenstvo je navzájom bezpečne navarené.
• Trvanlivosť - na polypropylénových stenách kovania sa nehromadí ani žiadna váha.
• Lacnosť, vzhľadom na to, že cena polypropylénových rúr a tvaroviek nie je vysoká.
• Spoľahlivosť, pretože polypropylén je pomerne odolný materiál.
• Schopnosť vykonávať presne toľko kohútov podľa potreby.
• Schopnosť používať výrobok ako pre vodovod, tak aj pre vykurovanie.

Z týchto dôvodov mnoho odborníkov uprednostňuje kovové kolektory prístroja, zostavené nezávisle od polypropylénových častí.

Výrobný kolektor

materiály

Pre nezávislé zostavenie polypropylénového potrubia so uzatváracím ventilom sú potrebné nasledujúce materiály:

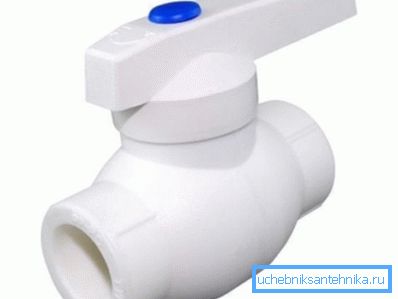

Venujte pozornosť! Guľové ventily môžu byť použité iba na otvorenie a zatvorenie prúdu. Ak je potrebné regulovať jeho intenzitu, potom by sa mal použiť iný typ ventilov.

Priemer potrubia a tvarovky môže mať ďalšie parametre. Hlavná vec je, že zodpovedajú priemeru potrubia.

zhromaždenia

Pokyny na zostavenie hrebeňa sú pomerne jednoduché, hlavnou vecou je dodržiavať nasledujúci postup:

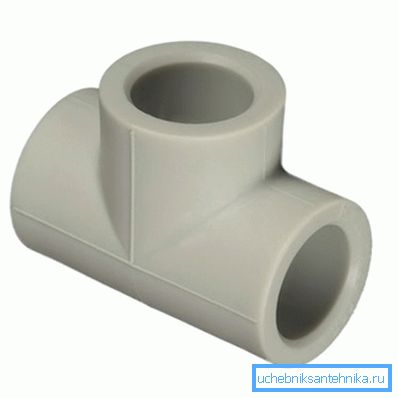

• Najprv prepojte trúbky. Každý odpalok slúži ako kohútik.
• Potom je na jednej strane nainštalovaná zástrčka a na druhej strane je uchytený uhol. pri 90 stupňoch (ak je prívod vody na dne).
• Po montáži kolektora bez žeriavov stačí nainštalovať uzatvárací ventil pre každú zásuvku. Za týmto účelom sa na každý odpal zvára malý kus rúrky, ku ktorému je spájkovaný polypropylénový guľový kohút.

Pre pripojenie všetkých častí budete potrebovať špeciálny zvárací prístroj (spájkovač).

Nasleduje poradie pripojenia pomocou tohto zariadenia:

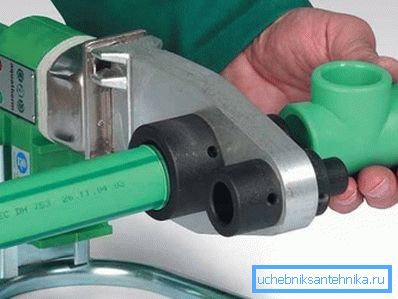

• Prvým krokom je ohrievanie spájkovačky na prevádzkovú teplotu. Pripravenosť prístroja bude signalizovaná zelenou LED.

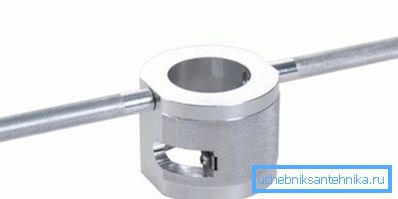

• Vzhľadom k tomu, že armatúry sú prepojené segmentmi potrubia, zatiaľ čo sa zvárací prístroj zahrieva, je potrebné vyčistiť časť rúrky, ktorá sa privaľuje k armatúre. To sa robí pomocou špeciálneho nástroja, ktorý je umiestnený na špičke potrubia a otočí sa.

• Po dosiahnutí pracovnej teploty spájkovacej lišty vložte armatúru a rúrku do trysiek nástroja a počkajte, kým sa povrch plastov neroztopí. Kompletný s spájkovačkou je stôl, ktorý zobrazuje čas tavenia pre diely rôznych priemerov.
• Po uplynutí času uvedeného v tabuľke je potrebné odstrániť časti, ktoré sa majú spojiť s tryskami, a spojiť ich. V tejto pozícii musia držať až do solidifikácie, snažia sa nehýbať sa ani sa nemenia.
• Potom musí byť rúrka pripojená k armatúre prerušená a ponechávať hrot na zváranie ďalšej armatúry.

Tip! Aby ste "dostali ruku", mali by ste praktizovať kúsky rúrok a spojok, pretože nesprávne spájkovaná časť môže zničiť celý kolektor.

Týmto princípom sú všetky detaily prepojené. Ak bude kolektor s guľovými ventilmi použitý pre vykurovací systém, potom musíte vykonať ďalšie takéto zariadenie na návrat.

záver

V mnohých prípadoch je kolektor nevyhnutným prvkom rozloženia. Ako sme zistili, robiť toto zariadenie z polypropylénu je v moci každého domáceho remeselníka, ktorý vie, ako zvládnuť spájkovačku pre plastové rúrky. Kvalita a charakteristiky výrobku zároveň nebudú nižšie ako značkové hrebene.

Z videa v tomto článku sa môžete dozvedieť ďalšie informácie o tejto téme.
