Polypropylénové potrubia na vykurovanie: 5 stupňov

Začiatočníci, ktorí nemajú dostatok praktických skúseností, sa pri rozhodovaní o výbere určitých technológií pre navrhovanie systému riadenia klímy pýtajú, či môžu byť polypropylénové rúry použité na vykurovanie. Jednoznačnú odpoveď, ktorú môžete získať, je len vtedy, keď si prečítate materiál uverejnený nižšie.

Polymérové ​​vlastnosti

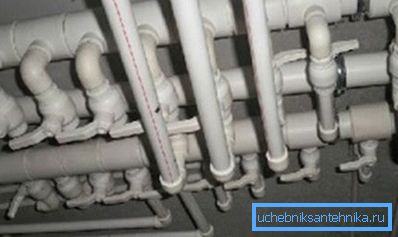

Po prvé, treba poznamenať, že tento typ plastu, rovnako ako ktorýkoľvek iný, je vynikajúci na prepravu kvapalného média, ktoré je chladiacim prostriedkom v miestnom vykurovacom systéme.

Navyše, vykurovanie polypropylénových rúr má mnoho výhod, ktoré priaznivo odlišujú toto riešenie od pozadia existujúcich alternatív.

Patria medzi ne:

1. Jednoduchá inštalácia. Rúry vyrobené z polypropylénu na vykurovanie sú spojené pájkou. Táto technológia, na rozdiel od zvárania oceľových častí, nespôsobuje ťažkosti ani pre začínajúceho majstra a nevyžaduje zapojenie špecialistov zo strany, ktorých cena je pomerne vysoká.

1. Polypropylén, ktorý je jedným z typov plastov, sa neoxiduje na vzduchu, pretože vykurovací systém z polypropylénových rúrok absolútne nepodlieha korózii. To výrazne predlžuje jeho život.
2. Na vnútornom povrchu potrubí nedochádza kvôli mimoriadnej plynulosti plastov k vylučovaniu minerálnych solí vo vode.. Preto aj po mnohých rokoch sa kapacita vykurovacieho systému, a teda jeho účinnosť nezníži.
3. Polypropylénová rúra na ohrev, napriek flexibilite, má vysokú mechanickú pevnosť. To znamená, že vnútorná vzduchová vykurovacia sieť skonštruovaná z tohto typu polyméru môže vydržať vysokú teplotu média na prenos tepla a zvýšený tlak cirkulujúcej tekutiny.
4. Správne navrhnutý a navrhnutý systém vykurovania z polypropylénových rúrok, kvôli vysokému prietoku tekutiny, sa líši vo zvýšenej účinnosti v porovnaní s vykurovaním z kovových detailov.
5. Nízke odhadované náklady na inštaláciu vykurovacieho systému umožňujú ušetriť.

Tip! Vzhľadom na to, že potrubia na vykurovanie z polypropylénu sa ľahko navzájom zvarejú svojimi vlastnými rukami, môžete ľahko navrhnúť potrebnú vodovodnú sieť, čím sa znižujete náklady.

Výber materiálov

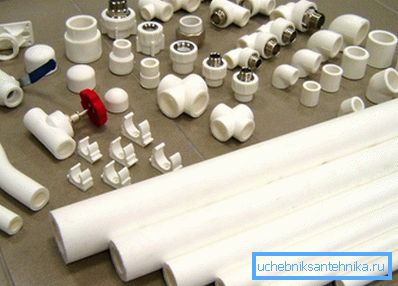

Existujú rôzne typy polypropylénových rúrok. Ale nie každá z nich je vhodná na dodávku vody a vykurovanie. Všetky potrebné technické charakteristiky sa odrážajú v norme GOST R 52134-2003.

Tento dokument tiež označuje priemer polypropylénových rúrok na vykurovanie - tabuľka v ňom umožňuje vybrať správny typ dielcov v závislosti od teploty, tlaku a typu nosiča tepla.

Označenie polypropylénových rúrok pomôže rozlišovať medzi rôznymi polymérnymi dielmi: triedy PN 20 a PN 25 sú vhodné na vykurovanie Plast používaný pri ich výrobe umožňuje prepravu kvapaliny, ktorej teplota je 90 stupňov Celzia (norma tiež stanovuje krátkodobý prebytok tohto parametra o 10 stupňov) ,

Čísla po označení písmena označujú, že tlak chladiaceho média v systéme vykurovania môže byť 20 alebo 25 krát vyšší ako atmosférický.

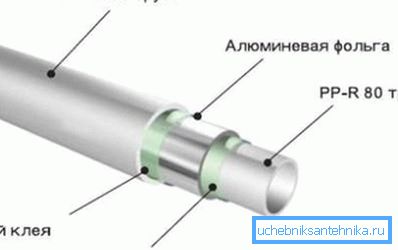

Je lepšie použiť polypropylénové potrubia a armatúry na vykurovanie označené PN 25. Tieto výrobky sú vystužené tenkou kovovou fóliou, čo dodáva vodnej dopravnej sieti dodatočnú spoľahlivosť.

Bez ohľadu na to, či inštalujete novú sieť vykurovania alebo banálnu výmenu rúr, pred ich zakúpením by ste mali zabezpečiť kvalitu:

• výrobok musí mať dokonale zaoblený a rovný tvar;
• štruktúra plastov, z ktorých sú rúrky odlievané, musí byť rovnomerná po celej dĺžke;
• na potrubí musí byť nevyhnutne označenie, pomocou ktorého môžete zistiť dátum výroby, číslo šarže a ďalšie technické parametre.

Venujte pozornosť! Na výrobu vykurovacej siete je potrebné kúpiť potrubia a armatúry, ktoré ich spájajú, vyrobené jednou továrňou. Každý výrobca môže vykonať malé zmeny v zložení použitého polyméru. Následne pri spájkovaní môže dôjsť k vzniku manželstva a voľnému spojeniu častí navzájom. Veľkosti výrobkov od rôznych výrobcov sa navyše môžu mierne líšiť.

Montáž vykurovacieho systému

Krok 1. Výpočty

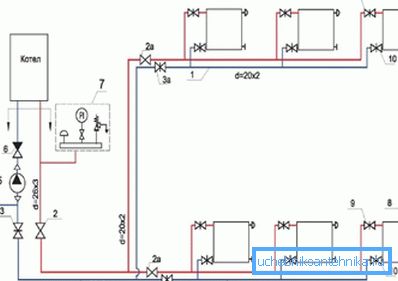

Napriek tomu, že inštalácia vykurovacieho systému sa môže vykonať nezávisle, odporúča sa ho navrhnúť profesionálnemu inžinierovi. Len môže vypočítať všetky potrebné parametre a zostaviť výkres, podľa ktorého bude zostava vykonaná.

Výber konkrétneho typu vykurovania je založený na charakteristikách miestnosti a oblasti. Okrem toho môžu byť v závislosti od použitých radiátorov inštalované systémy s horným prívodom chladiaceho média a nižšie.

Pred vypracovaním dokumentácie musí špecialista prehliadnuť obydlie, odstrániť jeho skutočné rozmery, overiť prítomnosť alebo absenciu izolácie atď.

Konečný projekt, okrem priameho čerpania, by mal uvádzať:

• Aký je priemer polypropylénových rúrok, ktoré sa použijú pri navrhovaní vykurovacieho systému pre budovy;
• uhly, na ktorých musia byť kladené hlavné potrubia na zabezpečenie prirodzeného toku vody;
• upevňovacie body a spôsoby pripojenia radiátorov a iných zariadení (kotol, ohrievač vody atď.).

2. krok Požadované nástroje

Ohrev s polypropylénovými rúrami bude fungovať dlho a efektívne iba vtedy, ak počas inštalácie bude postup spájkovania dôsledne sledovaný.

V tejto práci budete potrebovať nielen priamo potrubia a armatúry, ale aj špeciálne vybavenie:

• špeciálny zvárací stroj na spájkovanie polypropylénu (nazývaný tiež "železo" alebo "spájkovačka");
• trysky, ktoré umožňujú ohrievať diely rôznych priemerov;
• špeciálne rezačky rúrok alebo nožnice, pomocou ktorých je možné rezať kusy potrubia požadovanej dĺžky;
• holiaci strojček - zariadenie na odstraňovanie zvyškov výstužnej fólie z konca rúry, ktoré môžu interferovať s pájkou;

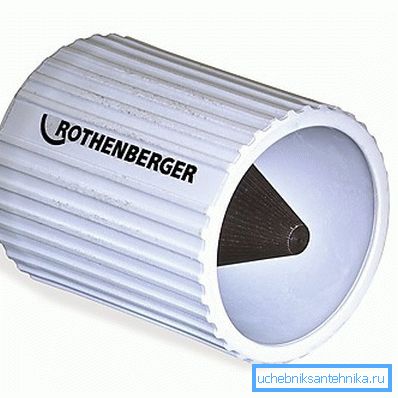

• Faskosnimitel - zariadenie, ktoré vytvára skosenie rezu potrubia, vďaka čomu vstupuje do prípojky pre lepšie spojenie potrubia.

3. fáza prípravy

Pred pripojením je potrebné špeciálne pripraviť potrubia na použitie:

1. Pomocou špeciálnych nožníc alebo rúrových nožov sa získané polypropylénové rúry rozrezávajú na dĺžky, ktoré potrebujete;

1. Od konca rúry (jeho vonkajšia časť) sa odoberá skosenie o šírke 3 mm pod uhlom 15 stupňov. Vďaka tejto operácii sa potrubie ľahšie dostane do spojovacích armatúr. Ostrý koniec navyše nevyčistí vrstvu vyhrievaného plastu, čo môže v budúcnosti viesť k narušeniu tesnosti spoja.

1. Rúra a vnútorný povrch armatúry by sa mali dôkladne očistiť od prachu a zvyškov, potom odmastiť pomocou špeciálnej zmesi.

Stupeň 4. Zváranie

Je potrebné začať pracovať s prípravou zariadenia:

1. Nasaďte žehličku na špeciálny stojan, ktorý uľahčuje jeho používanie a chráni pred zranením.
2. Termostat zariadenia by mal byť nastavený na 270 stupňov Celzia. Táto teplota je optimálna pre zváranie polypropylénových rúr pri inštalácii vykurovacieho systému.
3. Potom musíte počkať na to, aby sa zariadenie zahrilo. Koniec tohto procesu bude označený zelenou LED.

Proces spojenia rúr navzájom sa vykonáva v nasledujúcom poradí:

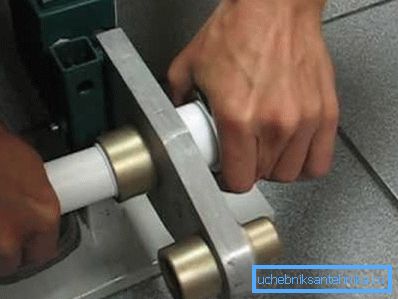

1. Na čap spájkovacej sviečky je umiestnená armatúra a do zásuvky je zasunutá rúrka. Toto sa musí vykonať súčasne, aby sa vyhrievanie a tavenie plastu na obidvoch častiach uskutočňovalo rovnomerne.

1. Doba zahrievania závisí od priemeru použitých častí a je uvedená v sprievodnej dokumentácii pre spájkovačku.

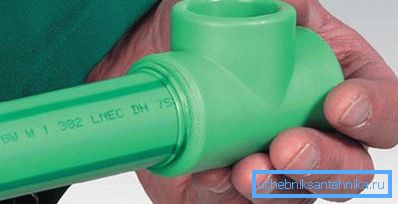

2. Na konci roztavenia musíte odstrániť rúrku a armatúru z pájedla a vložiť ich do seba.

Ak chcete zaistiť maximálnu kvalitu počas dokovania, odporúča sa dodržiavať tieto tipy:

• spojovacie časti, musíte sa uistiť, že ich axiálna línia je striktne paralelná;
• počas vytvrdzovania plastov nemôže pohybovať rúrka a armatúra;
• pri spájaní výrobkov je zakázané ich otáčať okolo svojej osi.

Fáza 5. Upevnenie

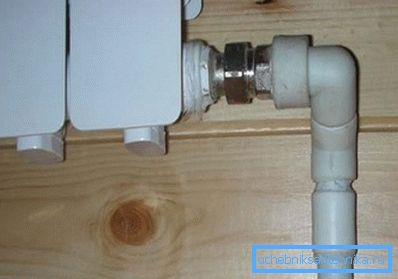

Pripojenie k radiátorom vykurovania sa vykonáva pomocou špeciálnych rýchlo oddeliteľných prvkov, ktoré sú pripevnené ku koncovým častiam vykurovacích potrubí.

Aby sa zabránilo deformácii počas prevádzky, všetky hotové diely by mali byť upevnené na stenu pomocou svoriek alebo konzol. Musia byť navrhnuté tak, aby vydržali hmotnosť potrubia naplneného vodou. Rovnako namontované radiátory.

záver

Pokyny uvedené v tomto článku podrobne opisujú postupnosť činností, ktoré vám umožnia vybaviť jednoplášťový polypropylénový ohrev súkromného domu vlastnými rukami. Podobná výstavba sa vykonáva a výstavba podobnej schémy v byte. Viac informácií o našej téme vám oznámi ponúkané video.
