Polypropylénové potrubia a tvarovky: prvky, normy, rady pre

Ako si vybrať polypropylénové rúry a armatúry? Vo všeobecnosti, aké sú a aké normy sa vyrábajú? Ako používať polypropylén na inštaláciu domácich inštalácií alebo vykurovacích systémov?

V článku sa budeme snažiť odpovedať na tieto otázky.

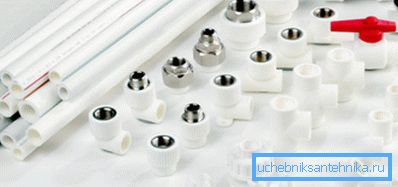

Všeobecné vlastnosti

Čo by ste mali vedieť o polypropyléne?

• PN pri označovaní potrubí zodpovedá pracovnému tlaku v atmosfére (kgf / cm2) pri + 20 ° C.

Dôležité: pri stúpaní teploty sa maximálny prípustný pokles tlaku. Takže pre potrubie PN25 pri + 90 ° sa rovná 8-9 atmosfér. Pri normálnej prevádzke centrálneho zásobovania vodou a vykurovania však tlak v nich nepresahuje 6-7 kgf / cm2.

• Maximálna pracovná teplota pre všetky typy polypropylénu nepresiahne 95 ° C. Podľa súčasného SNiP by nemali byť vo vnútorných inžinierskych sieťach obytných budov vyššie teploty; v praxi je za určitých podmienok možné prekročiť túto hodnotu.
• Rúry a tvarovky z polypropylénu sú spojené nízkoteplotným zváraním. Susedné povrchy sa roztavia so špeciálnou tryskou pre spájkovačku o teplote približne 240 stupňov a sú kombinované; po ochladení pevnosť spojenia nie je nižšia ako celá oblasť.

• Materiál je ľahký (polypropylén je najľahší z plastov, jeho hustota je len 0,91 g / cm2) a je mimoriadne tvrdý. Vnútorný povrch potrubia neprevyšuje sedimenty a zostáva hladký aj po desaťročiach prevádzky.
• Kombinované náklady na polypropylénové rúry a armatúry z nich robia najlacnejšie riešenie na trhu.. Samotné polyetylénové rúry sú ešte lacnejšie, ale vyššia cena armatúr a prevádzková teplota obmedzená na 40 stupňov spôsobuje, že polyetylén nie je konkurencieschopný.
• Výroba polypropylénových rúrok a tvaroviek bola už dlho založená na území Ruskej federácie. Výrobky sa predovšetkým predávajú pod značkami Sanpolimer a Potok.

zosilnenie

Špecifikácie výrobcov polypropylénových rúr a tvaroviek zahŕňajú okrem iného aj prítomnosť výstuže a jej typ. Čo je posilnenie a prečo je to potrebné?

Toto je názov pre zavedenie materiálov s vysokou pevnosťou v ťahu do stien s minimálnym koeficientom tepelnej rozťažnosti. Ciele priamo vychádzajú z vlastností - preto sa predĺženie pri zahrievaní znižuje a zvyšuje pevnosť v ťahu.

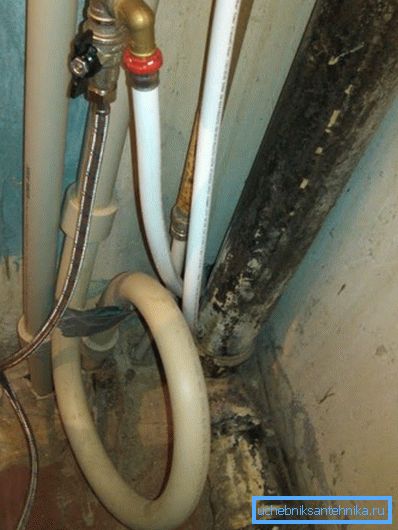

Užitočné: dlhé priame rezy na TÚV a vykurovanie sú dodávané s kompenzátormi - krídlami v tvare písmena U alebo krúžkami. Upevnenie rúr je mobilné a pri umiestnení do drážok na konci každej cesty zostáva vždy voľný priestor 5 až 10 mm.

Všimnite si, že tvarovky pre polypropylénové rúry sú vyrábané bez vystuženia: vysoká pevnosť sa dosiahne jednoduchým zahusťovaním stien a predĺženie počas ohrevu nie je rozhodujúce len kvôli malej veľkosti tvarovky.

Vystužené rúry sú namontované na horúcej vode a vykurované.

V predaji nájdete výrobky s dvomi typmi výstuže.

hliník

Medzi dvoma vrstvami polypropylénu sa lepia vrstva hliníkovej fólie s hrúbkou nie viac ako pol milimetra. Preto pri pevnej hrúbke steny sa pracovný tlak zvyšuje od PN20 do PN25 a predĺženie pri vykurovaní sa približuje ťažkosti ocele.

Pri zváraní vyžaduje hliník povinné odstránenie kontaktu s príslušenstvom z priestoru. Faktom je, že za určitých podmienok sa kov, ktorý prichádza do kontaktu s vodou, začne rozkladať, čo spôsobí oddelenie potrubia a prudký pokles jeho sily.

Výstužná vrstva môže byť umiestnená presne v strede steny a bližšie k vonkajšiemu povrchu.

Návod na prípravu konca rúry na zváranie závisí od jeho polohy:

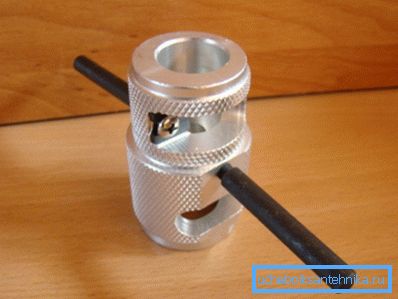

• Vonkajšia vrstva je čistená holiaci strojček - tryska vhodného priemeru s nožmi umiestnenými na vnútornom povrchu.

• Fólia umiestnená uprostred sa odstráni z taviacej zóny pomocou rezača tváre, nástroja, v ktorom sú nože umiestnené na konci rúrky.

vlákno

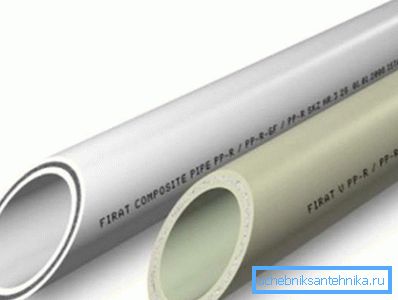

Alternatívnou metódou vystuženia je vytvorenie vrstvy uprostred steny, vystuženej pridaním sekaného skleného vlákna - vlákna. Takéto výrobky nevyžadujú odstraňovanie. Predĺženie počas ohrevu je znížené, ale o niečo menej ako pri použití hliníka.

standard

Hlavné technické parametre - rozmery polypropylénových rúr a tvaroviek, tolerancie, hrúbka steny atď. - regulované podľa GOST R 52134 - 2003.

Zaujímavé: norma reguluje výrobu tlakových potrubí zo všetkých termoplastov. Najmä v texte sa uvádza čistý a zosieťovaný polyetylén, PVC a polybuten.

 Venujte pozornosť jeho kľúčovým bodom.

• Minimálny priemer uvedený v norme je 10 milimetrov, maximálny priemer je 1600.

• Minimálna hrúbka steny je 1,3 mm, maximálne - 61 mm.
• Maximálna odchýlka vonkajšieho priemeru závisí od jeho hodnoty a musí zodpovedať nasledujúcej tabuľke:

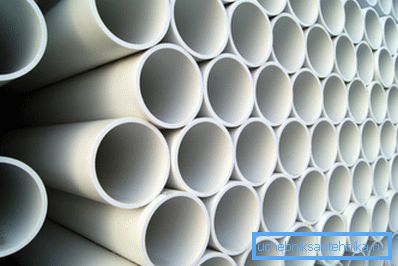

• Rúry malého priemeru (do 180 mm) môžu byť dodávané nielen v priamych častiach, ale aj v cievkach alebo cievkach.

• Spolu so zváraním kontaktných hmôt štandard zabezpečuje inštaláciu polypropylénu pomocou elektrofúznych tvaroviek (vybavených vlastným vykurovacím telesom).

Tipy na inštaláciu

Pri zváraní polypropylénových potrubí vlastnými rukami je potrebné dodržiavať niekoľko jednoduchých pravidiel.

• Na konci potrubia určeného na zváranie sa vonkajšia zrážka odstráni.

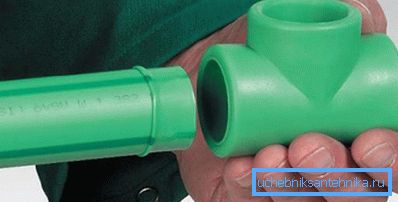

• Po roztavení sa diely spoja translačným pohybom bez otáčania.
• Po ukotvení musí pripojenie zostať pevne prinajmenšom po dobu jednej minúty.

záver

Dúfame, že informácie ponúkané čitateľovi budú užitočné pri oprave alebo konštrukcii (pozrite tiež článok Fitinky pre polypropylénové rúry: typy a ich technický popis).

Video v tomto článku vám umožní vizuálne zistiť, ako sú namontované polypropylénové rúry a tvarovky. Veľa šťastia!
