Polyetylénová vodovodná rúra: regulačná dokumentácia, montáž

Ako praktické sú tlakové potrubia z polyetylénu? Aké normy riadia ich produkciu? Akým spôsobom môžete inštalovať potrubie z polyetylénových rúr - vlastnými rukami a použitím priemyselných zariadení? Pokúsme sa odpovedať na tieto otázky.

Prvý známy

Čo vieme o polyetyléne? Je to najlacnejší a najpoužívanejší plast na svete, ktorý sa vyrába polymerizáciou etylénového plynu. Je odolný voči kyselinám, zásadám a nízkym teplotám, ľahko prenáša značné mechanické zaťaženie a silné nárazy kvôli svojim viskozitám a tlmiacim vlastnostiam.

Poznámka: elasticita polyméru je udržiavaná pri nízkych teplotách, takže vodovody z polyetylénu môžu tolerovať zmrazenie vody v nich bez zničenia. Rúra je natiahnutá a po rozmrazení sa vráti na pôvodnú veľkosť.

V závislosti od podmienok polymerizácie rozlišujeme polyetylén s nízkym tlakom (PND), stredným (PSD) a vysokým (LDPE) tlakom:

Z mechanických vlastností plastov závisí od pevnosti vyrobeného polymérneho potrubia. Najodolnejšie výrobky z HDPE.

Pracovná teplota potrubia je obmedzená na 40 - 60 ° C: pri vyšších teplotách začne polymér zmäkčovať.

Regulačná dokumentácia

Požiadavky na kvalitu potrubia sú stanovené v GOST 18599-2001. Zdôrazňujeme niektoré body, ktoré majú praktický význam pri výbere a prevádzke.

Hlavné prevádzkové parametre potrubia sú:

• Menovitý priemer. Môže mať hodnoty od 10 do 1200 mm.
• Menovitá hrúbka steny. Jeho hodnota sa pohybuje od 2 do 59,3 mm.
• MOP - maximálny menovitý tlak. Merané v megapaskáloch. Ak chcete konvertovať na bežnejšie kgf / cm2, stačí vynásobiť MOP 10.2.
• SDR - štandardný rozmerový pomer, pomer vonkajšieho priemeru k hrúbke steny. Čím je SDR menšia, tým väčší je vypočítaný pracovný tlak.

• MRS - takzvaná dlhodobá sila materiálu meraná v megapaskáloch. Tento parameter s trochu neurčitým popisom sa vždy zobrazuje v názve potrubia.

Ako si prečítať označenia stanovené v norme?

Zahŕňajú:

1. Označenie sily materiálu. PE 32 znamená polyetylén s MRS = 3,2 MPa, PE 63 - s MRS 6,3 MPa atď.
2. Možnosť SDR.
3. Menovitý priemer a hrúbka steny.
4. Účelové potrubie (pitné alebo technické).
5. Odkaz na GOST 18599-2001.

Napríklad pod názvom PE 100 SDR 11 - 32 x 3 pitie GOST 18599-2001 skrýva polyetylénové vodné potrubie 32 mm s 3 mm stenou, vyrobené z materiálu s MRS = 10 MPa pre potreby pití.

Okrem toho:

• Farba potrubia je čierna (alternatívne, čierna s modrými pruhmi) alebo modrá.

Avšak: 32 výrobkov vyrobených z PE musí byť výhradne čierna.

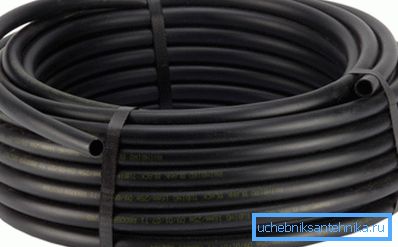

• S priemerom do 180 mm môžu byť rúrky dodávané v cievkach, na cievkach a v rovných dĺžkach. S väčším priemerom - len v rovných častiach.
• Výrobky musia mať hladké povrchy - vonkajšie a vnútorné. Len mierna vlnitosť je povolená.

montážne

Ako zostaviť klempíre z polyetylénových rúr dodávaných v rovných kusoch? Metódy pripojenia závisia primárne od priemeru a hrúbky steny.

Steny nad 4 mm

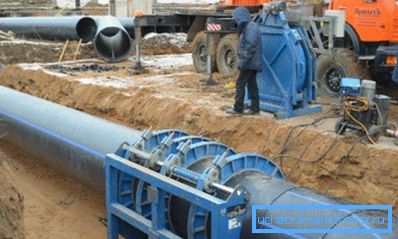

Tu je zváranie na tupo hlavným spôsobom inštalácie. Na roztavenie koncov rúrok sa používa plochý elektrický vyhrievací prvok (zrkadlo) s antiadhéznym povlakom; centrovanie a následné upnutie rúrok je zabezpečené ručným, mechanickým alebo hydraulickým zariadením s veľkým priemerom.

Zvieracia sila je 1,5 kg / cm2; čas ohrevu a fixácie je určený hrúbkou steny potrubia:

Napriek nízkej tepelnej vodivosti polyméru neposkytuje úplnú ochranu proti zamrznutiu pri nízkej prietokovej rýchlosti vody potrubím. Vonkajšie vodovodné potrubia z polyetylénových rúr sú vždy umiestnené pod úrovňou zmrazovania pôdy; podľa toho sa odhad vody na potrubie z polyetylénových potrubí vôbec nevyskytuje v zemných prácach a v zime aj rozmrazenie vrchnej vrstvy pôdy.

Je zvedavé, že bielymi zváranými bičemi sa často používajú na rekonštrukciu starých oceľových a liatinových vodných potrubí a nie vždy tieto práce vyžadujú výkopové práce.

Spôsoby ťahania polyetylénovej rúry do starého zásobovania vodou možno pripísať dvom hlavným kategóriám:

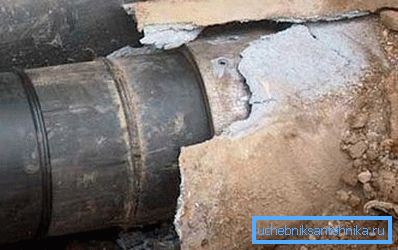

1. Prejdite cez starú trubicu s menším priemerom. Menšia drsnosť polyetylénu v porovnaní s kovmi kompenzuje zníženú vzdialenosť; Zásoby na stenách starých rúrok však môžu spôsobiť problém. Dokonca aj napriek predbežnému mechanickému čisteniu: niekedy sa ruff nie je schopný vyrovnať s trvalejšími vrstvami vápna a hrdze.

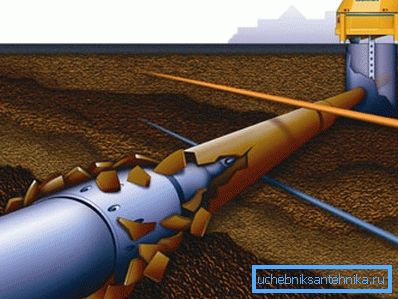

1. Prejdite potrubie rovnakého priemeru s predbežným zničením starého potrubia. V tomto prípade je hydraulický kalibrátor predbežne vytiahnutý cez starú rúrku káblom, ktorý cyklicky zvyšuje a znižuje svoj vonkajší priemer, ničí starú líniu a stlačí svoje úlomky do pôdy.

Steny menšie ako 4 mm

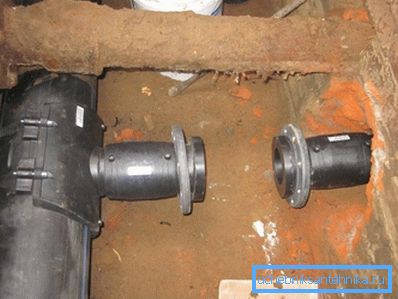

S malou hrúbkou stien sa môže montovať potrubie z polyetylénových rúrok pomocou elektrických zváraných alebo kompresných tvaroviek.

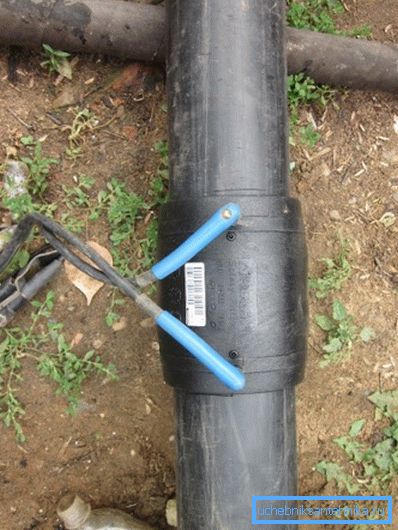

• V prvom prípade sú objímky zásuvky umiestnené na koncoch potrubia, po ktorých sa na ich kontaktné svorky napája napätie 12 voltov. Opätovné ohrievanie špirálového ohrievača zabudovaného do armatúry spôsobí, že sa spoľahlivo spojí s potrubím.

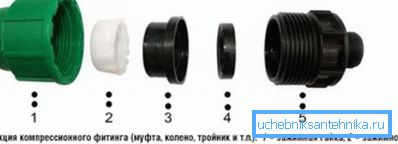

• Pri stlačení spojovacej matice sa potrubie zlisuje potrubím gumovým O-krúžkom. Tento spôsob pripojenia nevyžaduje použitie akéhokoľvek iného nástroja než nôž na rezanie rúr. Najjednoduchšie pokyny pomôžu vyhnúť sa úniku počas montáže: buďte opatrní pri umiestnení gumového tesniaceho krúžku a vyhýbajte sa jeho drážke medzi rúrkou a telesom armatúry.

záver

Dúfajme, že sa nám podarilo odpovedať na všetky otázky, ktoré zaujímajú čitateľa. Ako vždy, videá v tomto článku mu poskytnú ďalšie tematické informácie. Veľa šťastia!
