Podpora potrubia - typy a špecifikácie

08-07-2018
Skúmavky

Vystúpte a pozrite sa na potrubia, ktoré vás obklopujú. Je ťažké si všimnúť, že sú nevyhnutne podporované niektorými oporami nad zemou alebo na zemi. Z tohto dôvodu je možné spojiť prvky v systéme, ktorý má väčšiu dĺžku.

Dnes bude článok venovaný tejto konkrétnej téme, kde sa budeme zaoberať pevnými a posuvnými podperami pre rúry v izolácii z PU penovej hmoty.

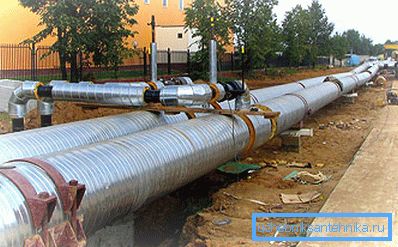

Na fotografii - kĺzavá verzia podložiek pre rúry v penovej izolácii

Teoretické vedomosti

Pri kladení takýchto sietí je zvykom dávať špeciálnu úlohu zlúčeninám, ktoré môžu stratiť svoju spoľahlivosť, ktorá sa ihneď prevedie na celú štruktúru, ak sa nestaráte o jej tuhú fixáciu.

Vyberte hlavné faktory, ktoré ovplyvňujú silu systému:

  • klímy;
  • hmotnosť štruktúry;
  • vonkajšie vibrácie.

Podpora zároveň umožňuje znížiť ich negatívny vplyv.

Zvyčajne sa nachádzajú v organizácii systémov:

  • preprava ropy a plynu;
  • technologická hodnota;
  • v jadrových a tepelných elektrárňach;
  • pre technické konštrukcie.

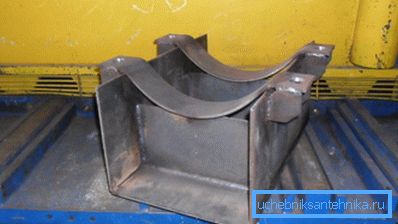

Pevná podpera pre teplovodné potrubia z kovu

Inštalačné funkcie

Pri vývoji takýchto konštrukcií sa zohľadňujú štandardné priemery potrubí, ktoré podľa GOST môžu byť 18-1620 mm. Podpery sú zvyčajne vyrobené z kovu a inštalácia často spôsobuje ťažkosti.

Odporúčanie: je lepšie poskytnúť túto prácu odborníkom. V opačnom prípade sa môžu vyskytnúť nepríjemné dôsledky v dôsledku nesprávneho výpočtu konštrukčných prvkov, ktoré sú v systéme neustále pod vysokým zaťažením a tekutinou, ktorá v ňom cirkuluje.

Technológia inštalácie môže byť iná, ale existujú dve hlavné:

  • pomocou svoriek;
  • pomocou zváracieho zariadenia.

V každom prípade typ kovu pre podpery závisí od jeho charakteristík a hlavnou vecou je jeho schopnosť odolávať vysokým zaťaženiam.

Tip: medzi štruktúrami sa vzdialenosť vypočíta na základe priemeru rúry, látky prevážanej cez ňu, technológie inštalácie.

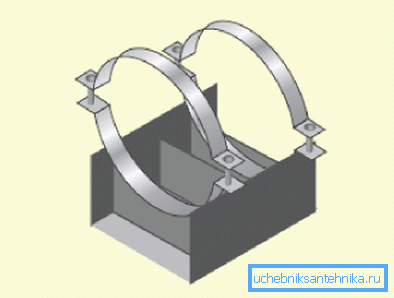

Posuvné podpery pre rúry podľa typu svorky GOST

typy

Existujú dva hlavné typy podpor pre potrubia - pohyblivé (posuvné) a pevné. Pri výbere zohľadnite ich pracovné podmienky a prevádzku systému.

fixné
  1. Používa sa na vytvorenie pozemných a nadzemných systémov.
  2. Návrh používa špeciálne kompenzátory, ktoré pomáhajú znížiť:
  • teplotný efekt;
  • vnútorné poklesy tlaku;
  • vibrácií rôznych typov.
  1. Ich dodatočnou funkciou sú tepelné izolátory.
  2. Najčastejšie sa nachádzajú štruktúry v severných regiónoch krajiny, kde sú časté kolísanie teploty.
pohyblivý
  1. Navrhnuté na kompenzáciu zvislých zaťažení.
  2. Podpery neovplyvňujú opotrebenie potrubia a nezvyšujú jeho stabilitu pri presúvaní potrubia.
  3. Je možné rozlíšiť hlavné typy:
  • guľa - umožňuje voľný pohyb prvkov systému pri otáčaní;
  • pružina - chrániť pred vibráciami;
  • zavesené - používané pre horizontálne štruktúry;
  • pohybujúce sa;
  • Sedla.

Posledné dva sa používajú pre systémy, ktoré sa môžu deformovať kvôli teplotným rozdielom.

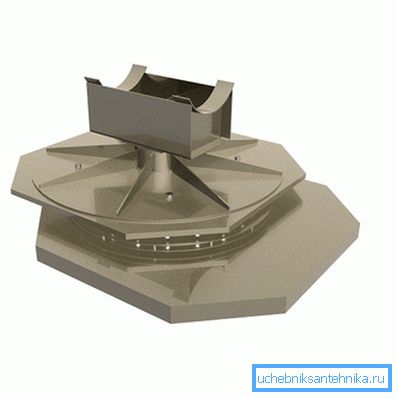

Guľôčkové ložisko

klasifikácia

Podpery môžu byť tiež klasifikované na základe ich dizajnových prvkov a inštalačnej technológie.

Existujú takéto návrhy:

  1. Teleso zvárané, ktorého výhodou je jednoduchá montáž a prijateľná cena. Používajú sa na oceľové konštrukcie, líšia sa rôznymi technologickými riešeniami.

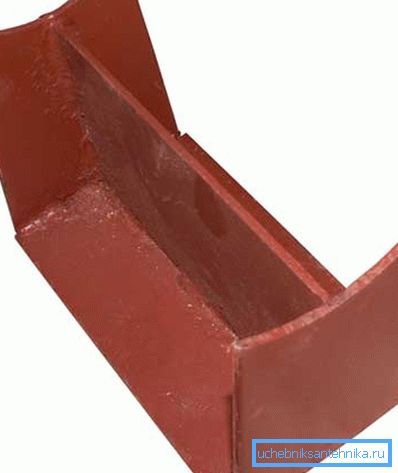

Teleso zváraná konštrukcia
  1. Svorky karosérie môžu mať guľatý a plochý strmeň (používajú sa iba na oceľ). Prvý navyše k oceli môže byť použitý pre konštrukcie z predizolovaného typu. Tento typ tiež zahŕňa ťahanie konštrukcií, kde nie sú žiadne spevňovače.
  2. Bezšmykové alebo bežné hadicové svorky. Pevné verzie sú pripojené k základni z dôvodu zvárania, pohyblivé poskytujú voľný pohyb. Tiež sa nazývajú upínací chmeľ.
  3. Strmeň zakrivené ohyby, ktoré sú namontované pod ohybom požadovanej konštrukcie. Používa sa na upevnenie rôznych zariadení.
  4. Štít, ktorý je potrebný na spoľahlivú montáž vertikálnych častí, sú inštalované zváraním. Často sú namontované s priechodom konštrukcií cez stenu. Sú odkázané na pevný typ výrobkov.

S výnimkou poslednej možnosti môžu byť všetky ostatné zariadenia mobilné a pevné.

Podpora polypropylénových rúrok

Na prácu s takýmito výrobkami je potrebné používať špeciálne zariadenia, ktoré môžu byť:

  • bežné (štandardné);
  • s klipom;
  • s popruhom;
  • double.

V skutočnosti sú priemyselné podniky pripravené ponúknuť zákazníkom širokú škálu podobných výrobkov, ktoré uspokoja základné potreby.

Takáto podpera je svorka alebo krúžok na stojane vyrobenom zo sivého alebo bieleho polypropylénu. Môže byť uzavretý alebo otvorený typ. V podstate je pevná podpera pre polypropylénové rúry využívaná na ich udržanie vo výrobe vykurovacích systémov, dodávok studenej a teplovodnej vody. Podporuje sa stien z rôznych materiálov, dizajn je pevný a odolný.

Návod na použitie je jednoduchý - po prvé, sú pripevnené rukami na povrch skrutkou alebo podobným spôsobom, potom je do nej namontovaná rúra. Podľa pravidiel by mali byť umiestnené cez každý meter alebo podľa technologických potrieb, ktoré priamo závisia od teploty pracovného prostredia.

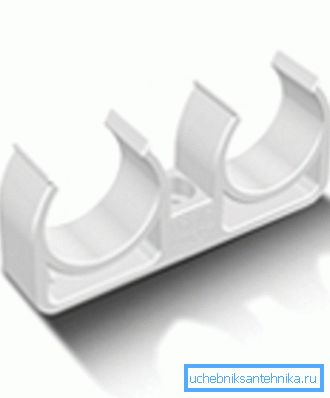

Dvojitá polypropylénová podpera

Podporuje rôzne typy a priemery. Verzie s klipom alebo popruhom držia potrubie spoľahlivejšie, dvojitý typ umožňuje opraviť dve trubice s rovnakým priemerom.

záver

Výrobok považoval za rôzne podpery pre potrubia, ktoré môžu byť pohyblivé a pevné. S ich pomocou je možné nielen znížiť závislosť systémov na vonkajšom vplyve, ale aj uľahčiť inštaláciu (zistite tu ako vytvoriť komín pre plynový kotol).

Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
