Podpora potrubia - typy a funkcie

Podpora je nevyhnutným prvkom potrubných systémov. Faktom je, že dokonca aj najkvalitnejšie spojenie potrubia sa veľmi rýchlo stane nepoužiteľným, ak nie je pevne pripevnená konštrukcia. Ďalej uvažujeme, aké typy týchto produktov existujú, ako sa líšia posuvné podpery potrubí od pevných potrubí a v akých prípadoch sa používajú.

Všeobecné informácie

Spoľahlivosť potrubia závisí od mnohých faktorov, ako napríklad:

• Klíma, v ktorom je systém prevádzkovaný;
• Hmotnosť systému;
• Externé vibrácie a ďalšie.

Podpora sa používa na zníženie negatívneho vplyvu väčšiny týchto faktorov.

Najčastejšie sa používajú v týchto odvetviach:

• Atómové a tepelné elektrárne;
• Diaľničná preprava ropy a plynu;
• Systémy technologickej hodnoty;
• Všetky druhy technických návrhov.

Podľa GOST 36 146 88 môže byť priemer výrobku od 18 do 1620 mm. Typ kovu pre nich je vybraný v závislosti od charakteristík linky a samotného produktu.

Najdôležitejšou požiadavkou na materiál je schopnosť odolávať ťažkým nákladom.

Odrody podľa typu akcie

Všetky existujúce typy nosičov sú rozdelené do dvoch typov - mobilných a stacionárnych. Voľba typu časti závisí od prevádzkových podmienok linky a jej typu. Ďalej sa dozvieme viac o vlastnostiach obidvoch typov (prečítajte si aj článok Rolovanie rúr: technológia a špeciálne nástroje).

pohyblivý

Tieto prvky sa používajú na organizáciu pozemných a nadzemných systémov. Medzi nimi a potrubím sú špeciálne kompenzátory.

Ich hlavné funkcie sú:

• Zníženie vplyvu nestabilnej teploty na potrubia;
• Zníženie rôznych druhov vibrácií;
• Zníženie účinkov poklesov tlaku vo vnútri potrubia.

Najčastejšie sa tieto časti používajú v severných regiónoch, ktoré sú charakteristické rýchlymi teplotnými zmenami. Hlavným znakom pohyblivých prvkov je to, že sú schopné zaberať iba vertikálne zaťaženia, ale súčasne nezabraňujú vodorovnému posúvaniu rúr, ku ktorému dochádza v dôsledku teplotných rozťahov.

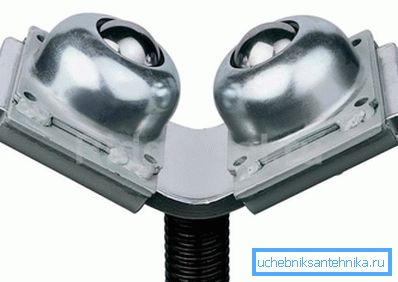

Pohyblivé časti majú niekoľko typov:

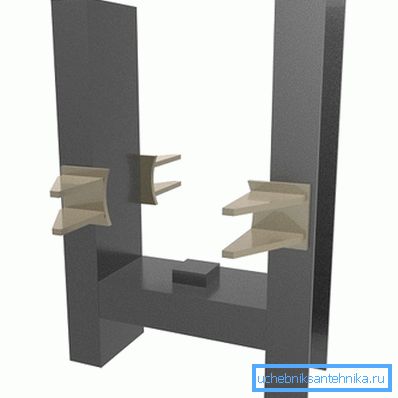

fixné

Môžu byť použité ako pri pokládaní pôdy, tak aj podzemných potrubí. Keďže nie je ťažké uhádnuť názov, fixujú rúry vo vertikálnej aj vodorovnej polohe.

Klasifikácia podľa konštrukčných prvkov

V závislosti od inštalačnej technológie a konštrukčných prvkov sa príslušné diely zatrieďujú do:

• Zvárané puzdro;
• Trup trupu;
• Otvorený rám;
• PANELBOARD;
• Konštrukcie strmo zakrivených ohybov.

Ďalej sa pozrime bližšie na všetky ich druhy.

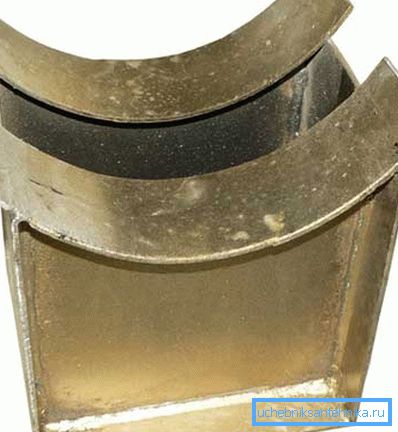

zvar

Zvárané výrobky sa vyznačujú rôznymi druhmi. Sú mobilné a nepohyblivé.

Medzi ich výhody patrí:

• Nízka cena;
• Jednoduchá inštalácia;
• Spoľahlivosť.

Venujte pozornosť! Zvárané časti sa používajú výlučne na oceľové rúry.

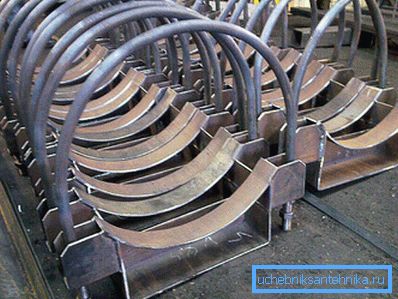

Svorky karosérie

Tieto produkty môžu byť tiež mobilné a nehybné.

Sú rozdelené na dva typy:

• S okrúhlou svorkou - je možné použiť ako pre oceľové systémy, tak pre niektoré iné typy diaľnic.
• S plochým jhrom - platí len pre oceľových majstrov.

Venujte pozornosť! Systémy obrubníkov, ktoré sa vyznačujú prítomnosťou výstuh, patria tiež do telesných svoriek.

nezabalené

V skutočnosti sú tieto výrobky bežné svorky. Sú tiež mobilné a nepohyblivé. Ak prvý zabezpečuje voľný pohyb rúrok, v dôsledku čoho sú tiež nazývané vodiace svorky, tieto sú pripevnené k základni pomocou zvárania.

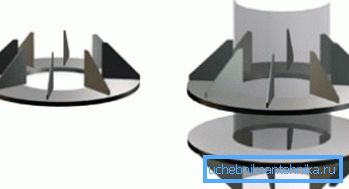

PANELBOARD

Na upevnenie vertikálnych častí sa používajú pevné podpery. Ich inštalácia sa vykonáva zváraním. Najčastejšie sa používajú pri prechode potrubia cez stenu.

Strmé konštrukcie ohybu

Táto časť je inštalovaná pod konštrukciou ohybu. Jeho dizajn môže byť mobilný aj nehybný. Musím povedať, že tieto výrobky sa používajú nielen na diaľnice, ale aj na upevnenie všetkých druhov zariadení.

Inštalačné funkcie

Po prvé, treba povedať, že je pomerne ťažké správne nainštalovať podpery, preto je lepšie túto operáciu robiť vlastnými rukami, ale zveriť ju odborníkom. Faktom je, že v prípade porušenia inštalačnej technológie môžu mať následky najnepriaznivejšie následky, pretože tieto prvky sú vystavené silnému zaťaženiu samotného potrubia a kvapaliny, ktoré pretekajú.

Vzdialenosť medzi týmito časťami závisí od priemeru potrubí, ako aj od druhu prepravovanej tekutiny a od inštalačnej technológie výrobku. Táto vzdialenosť je tiež dôležitým parametrom, na ktorom závisí trvanlivosť potrubia, takže odborníci by ju mali určiť.

Možno tu všetky hlavné body, ktoré možno povedať o vlastnostiach týchto častí potrubí.

záver

Podpery určené pre potrubia majú širokú škálu vzorov, takže výber závisí od mnohých faktorov. Aby sa však zabezpečila správna funkcia konštrukcie, musí byť súčasť nielen správne zvolená takým spôsobom, ale musia byť dodržané pokyny na inštaláciu (pozri tiež článok Bezšvíkové rúry: aplikačné pole a výrobný proces).

Z videa v tomto článku môžete získať viac informácií o tejto téme.
