Podmienené prechodové potrubie - vlastnosti tohto parametra
Nominálny prechod potrubia je nominálny parameter odrážajúci kapacitu systému, ktorý je vodítkom pri projektovaní a inštalácii, pretože je potrebné vybrať si potrubia a armatúry, ktoré sú ideálne vhodné pre seba. Stojí za zmienku, že tento ukazovateľ znamená priemernú hodnotu, pretože je vždy zaokrúhľovaný nahor alebo nadol, aby získaná hodnota spĺňala normy odrážané v normách GOST.
Základné parametre systému
Pri charakterizovaní určitých komunikácií sa používa nielen podmienený pasáž, tento ukazovateľ nestačí, pretože častejšie nezodpovedá skutočným rozmerom. Existuje niekoľko hodnôt, ktoré je možné vziať do úvahy pri projektovaní a inštalácii:
| Menovitý priemer | V skutočnosti je toto isté ako podmienené prechod, hodnota je vždy aproximovaná a najčastejšie sa nezhoduje so skutočnými číslami. Spoločné označenie je skratka "Du", je to preto, že sa môže riadiť vlastnosťami konkrétneho systému. V projektovej dokumentácii je často len tento parameter a výber konkrétneho variantu potrubia a tvarovky závisí od vlastností objektu. |

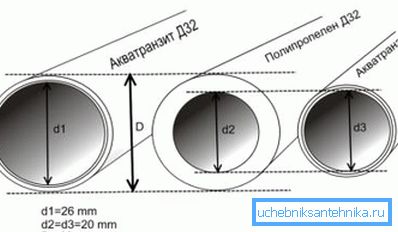

| Vonkajší priemer | Jedná sa o presný indikátor, ktorý odráža skutočnú veľkosť vonkajšieho potrubia a môže sa výrazne líšiť od DN, a to najmä pri použití tenkostenných rúr z PVC alebo hliníka. Tento faktor by sa mal vziať do úvahy pri umiestňovaní komunikácií v určitých priestoroch a pri výbere izolácie s malou hĺbkou |
| Vnútorný priemer | Toto číslo najlepšie odráža kapacitu potrubia. Je veľmi jednoduché vypočítať veľkosť vnútornej dutiny: hrúbka steny je odobratá od vonkajšieho priemeru. Ako posledná možnosť môžete použiť posúvač - to určuje parameter veľmi rýchlo a presne |
Počítačové techniky a dôležité nuansy
Zistili sme, čo je podmienená pasáž, teraz je potrebné podrobnejšie a podrobnejšie zvážiť túto tému.
Venujte pozornosť! V GOST 28338-89 sa odrážajú všetky potrebné informácie odrážajúce také dôležité ukazovatele, ako je výkonnosť potrubí, spojovacích uzlov a tvaroviek, ako aj potrebné charakteristiky sanitárnych systémov a zariadení pripojených k potrubiam. Práve tento regulačný akt je hlavným dokumentom, ktorý riadi všetky stavebné a projekčné organizácie.
Meracie systémy
Na trhu nájdete výrobky, ktorých fyzikálne rozmery sú označené inak:

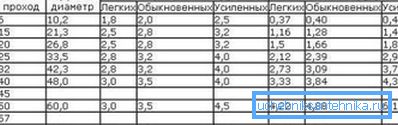

- Ak kupujete kovové potrubia pre plynové potrubia a vodovodné komunikácie, potom s najväčšou pravdepodobnosťou ich indikátory budú uvedené v palcoch.. Ide o všeobecne akceptovaný merací systém, ktorý používajú odborníci aj predajné organizácie. Ak sa celý systém skladá z kovu, potom nebudú žiadne problémy, pretože príslušenstvo má palcové označenie.
- Výrobky z PVC, polyetylénu, polypropylénu, kovového plastu a iných typov polymérnych materiálov sú označené inak, všetky ich indikátory sú uvedené v milimetroch. Je dôležité vybrať ten správny priemer potrubia - podmienený priechod by mal byť dostatočný na to, aby zabezpečil nepretržitú dodávku tejto alebo tej látky alebo odtoku kanalizácie. Najlepšie je hľadať rady kvalifikovaných odborníkov, čo pomôže predchádzať chybám.

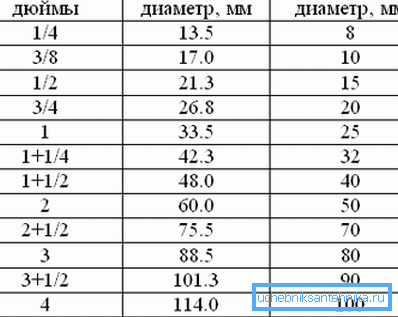

Venujte pozornosť! Veľmi často nastávajú otázky, keď je potrebné pripojiť kovové a plastové rúrky, pretože veľkosť niektorých je označená palcami a druhá - milimetrovou. Na zjednodušenie tohto postupu môžete použiť nižšie uvedenú tabuľku. Takže môžete ľahko zistiť, aké produkty získate, aby ste splnili všetky parametre komunikácie.
Hodnota indikátora
Definícia podmieneného prechodu potrubia je veľmi dôležitá, ak robíte všetku prácu s vlastnými rukami:

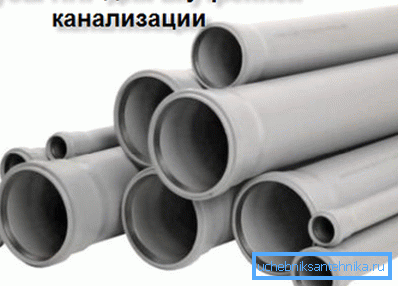

- Po prvé, ukazovatele výkonnosti systému vo veľkej miere závisia od priemeru. Ak je odpadové potrubie príliš úzke, bude nepretržite pretekať, čo môže viesť k rýchlemu vytvoreniu blokády a dokonca k prenikaniu splaškov do miestnosti prostredníctvom inštalačných prípravkov, čo je veľmi nežiaduce. Pri malej veľkosti potrubia nebude dom k dispozícii kvalitná voda av prípade vykurovania sa môže zistiť, že parametre sú príliš nízke.
- Po druhé, v závislosti od veľkosti sa cena výrazne líši. Použitie príliš veľkých priemerov je často nepraktické a dokonca nákladné (napríklad pri vykurovacom systéme sa výrazne zvyšuje objem nosiča tepla a na jeho ohrev sa využíva oveľa viac energie).
Ak už bol projekt vyvinutý, je lepšie sa ubezpečiť, že je to správne a je v súlade s normami, preto je lepšie kontaktovať špecialistov, pretože vám nebudú vedieť žiadne problémy, ktoré sa môžu vyskytnúť počas komunikácie.
záver
Správne výpočet indikátora DU znamená zaistiť nepretržitú prevádzku potrubia a znížiť pravdepodobnosť porúch a porúch. Video v tomto článku vám povie niektoré dôležité skutočnosti týkajúce sa predmetu, o ktorom sa diskutuje.
