Plastové potrubia: kompletné informácie o ich druhoch,

Teraz majú plastové rúry široký rozsah použitia. Sú najobľúbenejšie pre inštaláciu rôznych inžinierskych sietí. Plasty, polyméry - to sú bežné názvy, takže by ste mali hovoriť o produktoch z neho podrobne.

Výroba plastových výrobkov

Po prvé, výhody polymérnych rúr.

Výhody produktu

1. Nepodliehajú korózii.
2. Hydraulický odpor v nich sa časom nezvyšuje.
3. Strata hlavy v dôsledku trenia je o jednu tretinu menej ako u kovových náprotivkov.
4. Mrazuvzdornosť, zachovanie plasticity pri nízkych teplotách.
5. Nízka špecifická hmotnosť.
6. Vynikajúca šírka pásma.
7. Nízka tepelná vodivosť.
8. Materiál je dielektrikum.
9. Jednoduchosť montáže systémov z takýchto potrubí.

Oblasť použitia

1. Systémy pitnej, domácej a teplej vody.
2. Preprava technických a chemických kvapalín.
3. Dodávka / dodávka horľavých plynov.
4. Vykurovacie systémy.
5. Kanalizácia a odvodnenie.
6. Takéto rúry môžu byť použité ako ochranné kanály pre elektrické drôty a komunikačné káble.

Odrody z plastu

Medzi polymérnymi výrobkami sa odlišujú rúrky z termoplastov a termosetov. Nižšie je uvedená tabuľka týchto materiálov.

Plast sa skladá z uhlíka extrahovaného z plynu a oleja. Počas spracovania táto látka s nízkou molekulovou hmotnosťou podlieha polymerizácii.

V dôsledku toho sa vytvárajú nové materiály, počet väzieb medzi ich molekulami je väčší.

1. Termoplast pozostáva z homogénnych (lineárnych väzieb) molekúl. Ak sa materiál ohrieva, stane sa mäkkým, zatiaľ čo chladenie plastov obnoví pôvodnú štruktúru. Pokyn varuje, že teplota mäknutia materiálu je nízka (od 60 °), preto je rozsah použitia termoplastov obmedzený.
2. Reactoplast má kompozitnú štruktúru (priestorové spojenie). Je chemicky nerovnomerná a podrobuje sa ďalšiemu spracovaniu počas výroby. V dôsledku toho molekuly materiálu tvoria trojrozmerné ďalšie väzby.

Venujte pozornosť! Reaktorové plasty sú tepelne odolnejšie. Avšak ak je prahová hodnota prekročená, sú zničené. Termoplast je menej krehký, vnútorné spojenia sú zachované, keď je úplne roztavené.

Hlavné technické špecifikácie

Jednou z hlavných charakteristík potrubia je priemer.

Celkové parametre

Nižšie je uvedená tabuľka o priemeroch rúrok.

     Vlastnosti pevnosti

Vlastnosti pevnosti

1. Hustota materiálu.
2. Nominálny tlak (PN) je hladina tlaku (nominálna), ktorú môže potrubie odolávať.
3. Minimálna požadovaná pevnosť (MRS) - materiál s dlhodobou pevnosťou (minimálnym).
4. "C" je bezpečnostný faktor. Závisí to od podmienok inštalácie systému. Koeficient 1,25 má plastové rúry na inštaláciu. Hodnota 2 / 3,15 sa použije pre analógové plyny.
5. Maximálny prevádzkový tlak (MOP) je prevádzkový tlak (maximum). Vypočítané pomocou vzorca 2 • MRS: C • (SDR-1).
6. Tuhosť krúžku (SN), v kN / m2.
7. Strečová medza výťažnosti v MPa.
8. Predĺženie (relatívny) pri roztrhnutí v%.
9. Zmena dĺžky výrobku po zahriatí v%.
10. Tepelná stabilita výrobkov znamená ich odolnosť voči maximálnym a minimálnym teplotám, ako aj pracovnú hodnotu tohto parametra.
11. Odolnosť voči pomalému a rýchlemu praskaniu.
12. Nárazová pevnosť.

Vlastnosti rôznych plastov

1. PVC rúrky si zachovajú svoj pôvodný tvar aj pri zahrievaní na +85 °. Sú vhodné na zváranie, majú najnižší koeficient lineárnej rozťažnosti (pri teplote +60 °). Používa sa v kanalizácii, studenej vode, ventilačných systémoch.

Venujte pozornosť! Zvyčajne sú systémy potrubia z PVC zostavené pomocou studeného zvárania. Môžete ich pripojiť k skrytej alebo externej metóde.

1. PP potrubia sa používajú pre systémy studenej a teplej vody, montáž vzduchových potrubí. Môžu sa použiť pri teplote transportovanej látky až do + 95 ° C. Obdobie prevádzky je až 50 rokov.

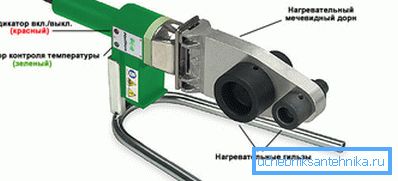

Zváranie plastových rúrok tohto typu sa vykonáva difúznou metódou. Je to jednoduché, proces trvá len pár minút a kĺby majú vysokú tesnosť.

1. PE potrubia sa používajú pri nízkej teplote prepravovanej látky. Sú vhodné pre vonkajšie systémy dodávky vody a plynu, ako aj pre siete, ktoré dodávajú technické kvapalné a plynné látky. Polyetylén si môže udržať štruktúru pri teplote okolia a prepravovanú látku pri -20 ° / + 40 °.

Pripojte potrubie PE s prierezom menším ako 63 mm pomocou elektrofúznych spojov, mosadzných alebo PP tvaroviek. Plastové rúrky s veľkým priemerom (nad 63 mm) sa spájajú tupým zváraním. Analógy zosieťovaného polyetylénu sú spojené lisovaním za studena (trvalé pripojenie).

1. Kovové plastové analógy majú trojvrstvovú štruktúru. V nich medzi vonkajšou a vnútornou vrstvou polyméru je fólia z hliníka. Chráni materiál pred únikom kyslíka a znižuje jeho lineárnu tepelnú rozťažnosť.

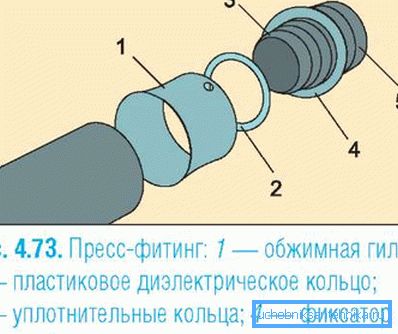

Systémy týchto prvkov sa zostavujú pomocou lisovacích tvaroviek a kompresných analógov. Aplikujeme kovové vrstvy v potrubiach na vykurovanie a tlakovú hlavu. Dokáže odolávať teplote pracovnej látky až do + 95 ° nepretržite a krátko až do 110 °.

Praktické použitie plastových rúrok

Mnoho inžinierskych komunikácií je teraz zostavených z plastov, nie z kovu.

kanalizácie

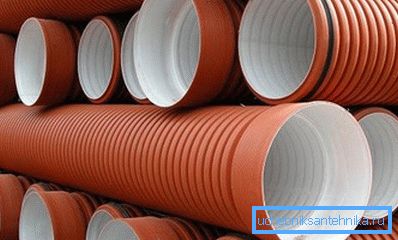

PVC rúrky majú dobrú odolnosť voči agresívnym splaškám. Ovládanie systému je jednoduché.

Ak dôjde k upchatiu, oblasť môžete rozobrať a vyčistiť.

Venujte pozornosť! Aby ste predišli problémom: únikom, upchatiu, odtlakovaniu, vybrať si kvalitné výrobky. Plastové kanalizačné potrubia musia byť úplne hladké, bez trhlín, pľuzgierov a trhliniek.

1. Vyrábané výrobky majú iný prierez. Vybrať to, počnúc zaťažením systému.
2. Pri bytových domoch a malých verejných budovách by sa malo vybrať sieťovina s priemerom 110 mm. Vo veľkých lekárskych a vzdelávacích zariadeniach sa používajú hotely s analógmi s prierezom 200 mm. Pri priemyselných zariadeniach - 300 mm.
3. Pre chaty, domy a chalupy pre jednu rodinnú trubicu s priemerom 50 mm.

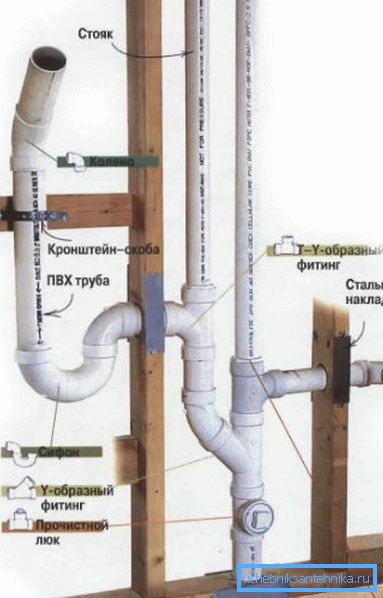

Montáž plastového potrubia pre odpadovú vodu je veľmi jednoduchá. Stačí len vložiť jeden prvok do zásuvky druhého gumovým tesniacim krúžkom. Na kĺby nie je potrebné mätovať a lesknúť.

Venujte pozornosť! Keď nie je hladký koniec vložený do zásuvky, zahrejte ho na plynový sporák alebo ho nasaďte roztokom mydla. Neprehrievajte ani neroztaviť plast.

Pri montáži odpadových vôd do vlastných rúk vo vlastnom dome zvážte sklon potrubia a hĺbku jeho základov.

1. Sklon závisí od schopnosti samočistiaceho systému a prietoku kvapaliny. Pre všeobecné kanalizačné siete, ak je rýchlosť prúdenia optimálna (0,7 / 1 m / s), je sklon 1 cm na 1 m dĺžky systému.
2. Odporúčaná úroveň pokládky potrubia je 0,7 / 0,9 m pri výstupe z domu a následne sa prehlbuje v smere sklonu (nie menej ako 1 meter od vstupu do septiku, žumpy alebo studne).

inštalatérstvo

V prípade inštalácie môžete použiť rúry z rôznych druhov plastov.

1. Polyetylénové analógy (medzinárodné označenie PE) majú pracovný tlak 6/10 kgf / cm ?. Minimálna teplota ich prevádzky je -20 °. Preto sa produkty môžu používať ako pre vonkajšie, tak aj pre vnútorné časti vodovodného systému.
2. Výrobky vyrobené zo zosieťovaného polyetylénu (PEX) majú vysokú pevnosť a zlepšujú tepelné vlastnosti.
3. Analógy PVC majú vysoké pracovné vlastnosti, ich cena je relatívne nízka.
4. Hliníkovo-plastové rúrky (PEX / AL / PEX) udržujú tlakové hladiny do 10 barov. Vhodný na usporiadanie teplej vody, pretože udržujte teplotu pri + 95 ° C.

Hlavnou podmienkou pre inštaláciu plastového potrubia je použitie krátkych uzlov so zvýšenou tuhosťou minimálne. Systém musí byť čo najpružnejší. Malý počet zlúčenín znižuje riziko úniku.

Pripevnite potrubia z plastu k podkladu by mali byť klipy a pohyblivé podpery.

Pri párovaní kovových a plastových prvkov sa používajú odnímateľné tvarovky, ktoré majú kovové vložky vo vnútri.

Vetranie, dodávka plynu a vykurovanie

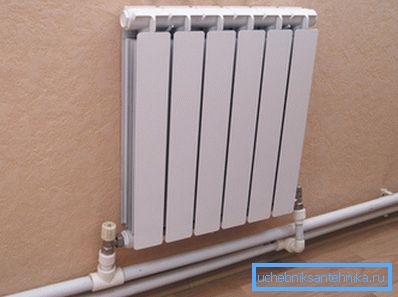

Pri montáži vykurovacieho systému majú plastové prvky niekoľko výhod.

1. Oni slúžia až 50 rokov, zatiaľ čo nekoroduje.
2. Vďaka plynulosti vnútorných stien nedochádza k žiadnemu hluku pri preteku chladiacej kvapaliny.
3. Systém neusadzuje vodný kameň.
4. Plast má nízku tepelnú vodivosť, takže médium chladí v ňom pomalšie ako v kovu.
5. Materiál je odolný voči teplotným zmenám a hydraulickým nárazom.

Hliníkové, PE, PVC, PP potrubia sú vhodné pre vykurovacie systémy. Posledné analógy v priebehu času môžu stratiť pôvodnú podobu majú vysokú tekutosť. Na základe toho by mali byť potrubia PP pripojené častejšie.

Vykurovacie plastové potrubia sú spojené s príslušenstvom alebo spájkovaním. Aby nedošlo k poškodeniu krytu stien, potrebujete na systém dostatočný počet kompenzátorov.

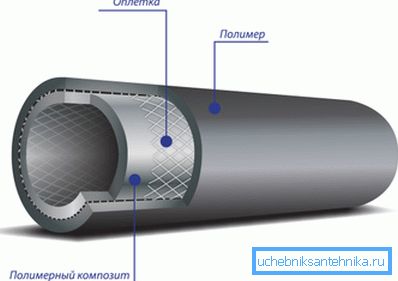

Nedávno sa polyetylénové rúry používali pre plynovody.

1. Majú vysokú odolnosť voči vonkajším a chemickým vplyvom.
2. Takéto výrobky sú plastové a zároveň trvanlivé. Ich inštalácia je vhodná a možná v oblastiach s krutým podnebím.
3. Výrobky z plastov nepotrebujú pred pokládaním do zeme dodatočnú ochranu, pretože odolné voči elektrochemickým účinkom.
4. Plast sa používa iba na podzemné inštalácie. Vstup do budovy a vnútorné vedenie plynovej siete sa realizuje pomocou kovových rúr.

Venujte pozornosť! Použitie PE potrubí pre plynovodné systémy je zakázané v regiónoch, kde zimná teplota dosiahne -45 ° alebo seizmická aktivita môže prekročiť 6 bodov. Nemôžu byť použité na prepravu horľavých plynov vo vysokotlakových systémoch (kategórie I a II).

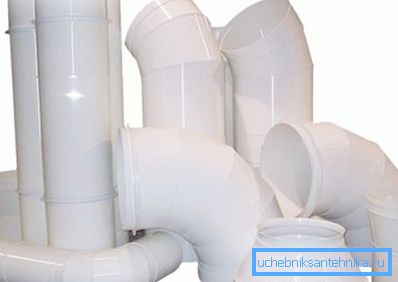

Ďalšou medzerou na použitie plastových výrobkov je ventilačný systém. Zaručujú spoľahlivosť inžinierskej siete a majú dlhú životnosť. Pri inštalácii systému v blízkosti ventilačného otvoru je namontovaná hlavná rúra. Z rozvedených ďalších prvkov, zvyčajne s priemerom 100/160 mm.

Často, aby sa zabránilo vzniku nepríjemného zápachu, je takýto kanál vybavený ventilátorom. To znamená, že sa vytvorí nútené vetranie, ktoré zaisťuje maximálny výmenný kurz vzduchu.

záver

Plastové potrubia pre kanalizáciu, vodné a plynovodné systémy, ventilácia majú rôzne charakteristiky. Preto môžete ľahko vybrať produkty, ktoré najlepšie vyhovujú vašim prevádzkovým podmienkam. Video v tomto článku doplní svoje informácie.
