Plastové plynové potrubia - nové slovo v splyňovaní

V našom mocenskom stave je tradične bežné vybaviť plynové systémy kovovými rúrkami. Ale čas prebieha a vo všetkých odvetviach sa čoraz viac kovov nahrádza vysoko kvalitnými polymérmi. Naši ľudia sa tiež začínajú pýtať, či plastové rúrky môžu byť použité pre plyn, v ktorých systémoch je povolené a ako je to bezpečné.

Nebudeme odhaľovať veľa tajomstva, ak povieme, že v západnom kovu sa používa iba na prepravu skvapalneného plynu pod vysokým tlakom. Na výstavbu mestských diaľnic a splyňovanie domov sú inštalované plynové plastové potrubia. V súčasnosti podľa GOSTs našej krajiny je povolené aj inštalácia plastov v plynárenstve.

Ako sú klasifikované plynovody

Bude to plyn cez plastové potrubia alebo len inštalácia kovu je povolená, je to priamo závislé na prevádzkovom tlaku v systéme. Čím vyššie je, tým prísnejšie bezpečnostné požiadavky sú kladené na materiál. Koniec koncov, bez ohľadu na to, aký plyn sa prepravuje, všetky tieto objekty sú vždy klasifikované ako vysoké nebezpečenstvo.

Stavby, ktoré dodávajú plyn do našich domovov, sú rozdelené do 4 hlavných kategórií.

1. Systémy prvej kategórie sú navrhnuté pre pracovný tlak v rozmedzí 0,6 - 1,2 MPa pre konštrukcie prepravujúce zmesy zemného plynu alebo plynu a vzduchu. Pri preprave LPG je tlaková norma 1,6 MPa. Takéto konštrukcie sú namontované výlučne z ocele, a to ako vonkajšie, tak i podzemné.
2. Druhá kategória reguluje dodávku zmesí pod tlakom v rozsahu 0,3 - 0,6 MPa. Tieto štruktúry prepravujú zmesi medzi miestnymi distribučnými stanicami mesta.
3. Stredné tlakové konštrukcie sú navrhnuté pre 0,005 až 0,3 MPa. Ide o plynovody, ktoré dodávajú zmes z medziproduktu distribútora plynu do niekoľkých výškových budov alebo ulíc v súkromnom sektore.
4. Priame zapojenie pre byty alebo domy sa vykonáva pomocou nízkotlakových systémov menších ako 0,005 MPa.

To, či je možné použiť plastové potrubia na plyn alebo na to, aby ostali na kov, závisí vo veľkej miere od seizmickej aktivity v oblasti, ktorou sú pôdy v tejto oblasti a prítomnosť bludných prúdov.

Kde a ako sa montujú polyméry

Hoci trh s polymérnymi výrobkami je dosť široký, nie každý plast je vhodný na použitie v plynárenských zariadeniach. Okrem toho je plast má výrazne nižšiu pevnosť ako kov, v súvislosti s tým sú kladené osobitné požiadavky na inštaláciu takýchto konštrukcií (tiež si prečítajte článok Oceľové a plynové potrubia - ich vlastnosti a vlastnosti).

Aké polyméry sú povolené

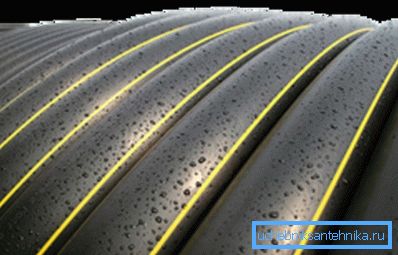

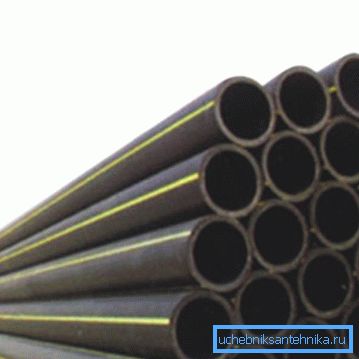

• Plynové potrubia z polyetylénu v súčasnosti vedú medzi polymérmi na trhu s dodávkami plynu, cena je cenovo dostupná. Tenké polyetylénové potrubia na plyn môžu byť použité v potrubiach 3 av niektorých prípadoch aj v 2 kategóriách.

Polyetylénové vedenie okolo domu je tiež prijateľné. Tento materiál nereaguje s prepravovanou zmesou a nebojí sa vonkajšej expozície chemicky aktívnym látkam.

• Ale polyetylénové potrubia pre plyn majú niekoľko významných obmedzení. Konkrétne sa tieto štruktúry neodporúčajú používať, ak existuje pravdepodobnosť poklesu teploty pod -25 ° С. Okrem toho sa tento materiál obáva vystavenia ultrafialovému žiareniu, takže tieto rúry nemôžu byť namontované na slnku.

Dôležité: všetky plynové potrubia PND a iné polyméry sa v porovnaní s kovmi vyznačujú nízkou hmotnosťou a nízkou mechanickou stabilitou. V tejto súvislosti je položenie týchto liniek mimo budov povolené výhradne metódou podzemia.

• Kovový plast je tiež povolený na inštaláciu na plynovodoch. Vzhľadom na viacvrstvovú štruktúru je odolnejšia a robustnejšia ako polyetylén, ale jej mechanická pevnosť tiež ostáva veľa požadovaná. Preto by sa mala tiež skryť.

Dôležité: PVC výrobky z PVC sa neodporúčajú používať v plynových zariadeniach, pretože tento materiál je schopný reagovať s niektorými zmesami a uvoľňovať toxický chlóretylén.

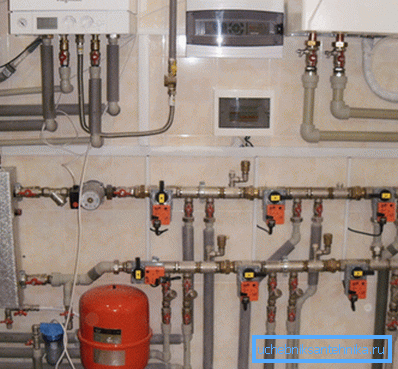

• Polypropylénové plynové potrubia na pokládku vnútorných rozvodov v dome dokonale zapadajú. Cena tohto materiálu je viac, ale technické vlastnosti sú neúmerne vyššie ako konkurenčné vlastnosti.

Ich sila je dostatočná na to, aby mohli byť otvorené okolo domu, majú najvyššiu odolnosť voči akýmkoľvek chemicky aktívnym látkam. Polypropylénové potrubia na plyn sa nebojí slnečného svetla a ľahko sa hodia.

Tipy na inštaláciu

Ako už bolo uvedené vyššie, potrubia HDPE pre plyny (HDPE - nízkotlakový polyetylén) sa obávajú slnka, majú nízku hmotnosť, vysokú elasticitu a teplotné obmedzenia. To spôsobuje skryté podzemné alebo vnútri steny montáž konštrukcií.

A pod zemou sú kladené takéto línie, len s izoláciou, nemôžu byť umiestnené do betónových boxov alebo galérií vybavených, pretože v prípade úniku je pravdepodobnosť výbuchu vysoká. V prípade tesnení v stenách by sa mal zohľadniť koeficient tepelnej rozťažnosti, ktorému je tento materiál vystavený. Linky sú vybavené mäkkou izoláciou.

Pri inštalácii zvážte skutočnosť, že čím menšia bude konštrukcia ako rôzne spojovacie uzly alebo prechody, tým stabilnejší bude tlak, a preto sa výrazne zníži spotreba energie pri preprave. Systémy HDPE je možné pripojiť pomocou zalisovaných tvaroviek alebo zvaru.

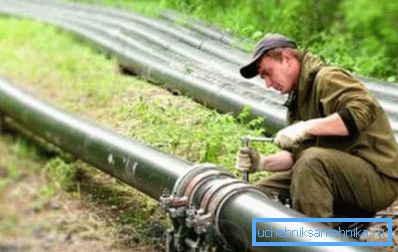

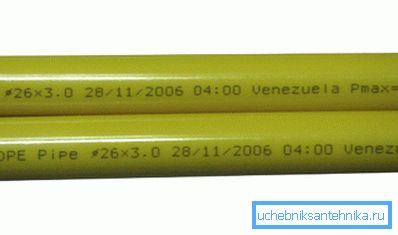

Lisovacie tvarovky sú vhodné iba na prepravu kvapalín, plynové potrubia z polyetylénu môžu byť spojené iba zváraním na tupo, sú označené žltou farbou.

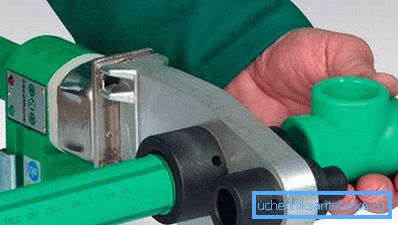

Polypropylénové potrubia na dodávku plynu sa spájajú tradičným spôsobom pomocou špeciálneho spájkovacieho železa. V súlade s priemerom výrobkov sa na spájkovacej lište vyberajú a inštalujú dýzy príslušnej veľkosti.

Potom sa potrubie a armatúra umiestnia na obe strany týchto trysiek. Počas niekoľkých sekúnd sa uskutoční vykurovanie, potom sa podrobnosti pripoja k zastaveniu. Nezabúdajte, že po ukotvení musí byť spojenie udržiavané v statickej statickej polohe po dobu 5 - 7 sekúnd.

Systém je možné uviesť do prevádzky po 20 minútach. Ak je usporiadanie vykonané otvoreným spôsobom pozdĺž steny, mali by byť pripevnené s intervalom najmenej 50 cm.

Kovové plastové línie sa montujú len uzavretým spôsobom. To je veľmi výhodné, ak sa napríklad vykoná renovácia. Odolný, pružný materiál má nízky koeficient tepelnej rozťažnosti, takže sa dá bezpečne obaľovať do stien.

Pomocou rovnakých potrubí je vhodné vybaviť linky medzi blízkymi budovami v súkromnej konštrukcii. Vyhoďte pobočku z domu v letnej kuchyni, je to možné pomocou kovových rúrok.

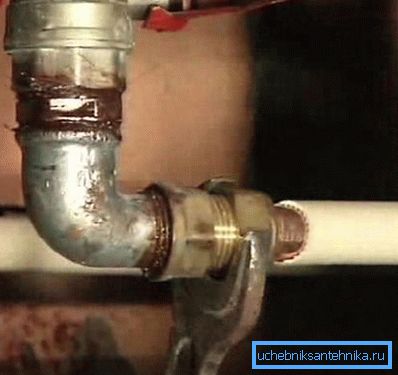

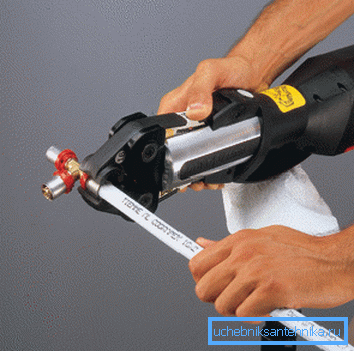

Pokiaľ ide o pripojenie kovovo-plastových potrubí, inštrukcia umožňuje inštaláciu iba lisovacích tvaroviek. Potrubie sa v tomto prípade zasunie do lisovacej objímky a zvlhčuje sa špeciálnym nástrojom. Všetky takéto spojovacie systémy nie sú určené na demontáž, sú namontované natrvalo.

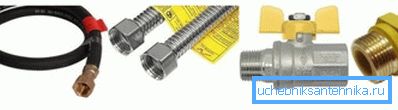

Dôležité: všetky práce na inštalácii plynových vedení by mali byť vykonávané výlučne odborníkmi, ktorí majú osobitné povolenie. Okrem toho musí byť schéma trasy zaregistrovaná vopred a schválená príslušnými orgánmi. Pomocou vlastných rúk môžete pripojiť iba flexibilnú hadicu na plyn z potrubia k plynovému sporáku.

Videá v tomto článku zobrazujú niektoré body týkajúce sa plastových rúrok.

záver

Aj napriek tomu, že domáce distribútory distribúcie plynu sa odvolávajú na nízkotlakové systémy, mali by byť pre ňu starostlivo vybrané plynové plastové potrubia a je lepšie ich zveriť odborníkom. Koniec koncov, plyn nie je vtip a chyba tu môže byť drahá (pozri tiež článok "Vodovodné potrubie a jeho vlastnosti").
