Pipe pn20: funkcie a ich výhody

14-01-2018
Skúmavky

Polypropylénová rúrka PN 20 slúži na inštaláciu systémov zásobovania studenou a teplou vodou s najväčším možným tlakom pracovného prostredia v rozsahu 2 MPa. Môžu sa použiť aj pre siete "teplých podláh" av priemyselných konštrukciách na čerpanie stlačeného vzduchu a chemických zmesí. Takéto potrubia dokážu vydržať teplotu vnútorného prostredia na + 95 ° C.

Výrobky sú vyrobené z populárneho sortimentu polypropylénu alebo skôr jeho náhodného kopolyméru.

Tento produkt je teraz veľmi populárny.

Vlastnosti materiálu

Keď boli vynájdené náhodné kopolyméry, ide o prielom v oblasti plastov. Hlavnou výhodou tohto typu polyméru je vynikajúca odolnosť voči extrémnym teplotám, tak negatívnym, ako aj veľmi vysokým.

Výrobky z tohto materiálu sa objavili na stavebnom trhu pomerne nedávno. Vďaka vynikajúcim vlastnostiam sa však stala veľmi populárnou.

Výhody tohto typu polypropylénu

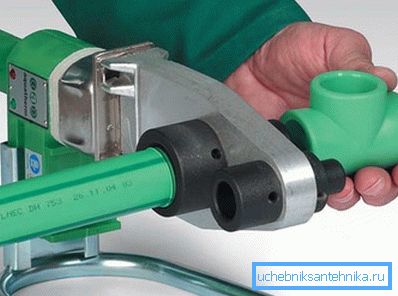

V foto - zváracích prvkoch.

Obľúbenosť materiálu vyplýva z jeho jedinečných mechanických a fyzikálnych vlastností. Extrudované prvky zo štatistického polyméru, to znamená náhodného kopolyméru, sú mimoriadne spoľahlivé.

Nižšie sú uvedené technické špecifikácie potrubia PN20:

  • vynikajúce ukazovatele elasticity;
  • sila;
  • nízka úroveň adhézie;
  • odolnosť proti rôznym druhom korózie;
  • inertnosť (absencia deštruktívnej interakcie) voči chemicky agresívnym látkam;
  • odolnosť proti nárazu;
  • nízky stupeň tepelnej vodivosti;
  • dobrý výkon a absorpcia vibrácií.

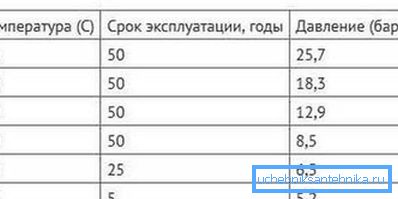

Závislosť teploty pracovného prostredia a životnosti rúr.

Technické charakteristiky polypropylénovej rúry PN20 poskytujú tomuto produktu optimálne spotrebiteľské kvality.

  1. Pre montáž inžinierskych systémov z takýchto produktov nie je potrebné používať drahé zariadenia. Teplota, pri ktorej tento polymér zmäkne, je +132 °. To umožňuje vytvoriť hermetické spoje spojov bez použitia vysokoteplotného typu zvárania.
  2. Inertnosť voči agresívnym médiám a odolnosť materiálu proti korózii zaručuje neprítomnosť nežiaducich nečistôt v prepravovaných látkach.
  3. Vnútorný priestor inžinierskych systémov z takýchto prvkov neprekročí vápennými a soľnými nánosmi, pretože materiál má nízku priľnavosť.

Venujte pozornosť! Charakteristiky potrubia PPR PN20 sú také, že majú nízky koeficient tepelnej vodivosti. Táto okolnosť znižuje tepelné straty počas prepravy chladiacej kvapaliny, čo umožňuje ušetriť peniaze.

Rozsah pôsobnosti

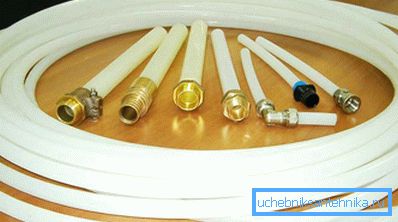

Výrobky na teplé podlahy.

Polypropylénové rúry sa stali vynikajúcou alternatívou k kovovým náprotivkom. Najprv - z hľadiska spoľahlivosti, trvanlivosti, jednoduchosti inštalácie a jednoduchosti údržby.

Pri výbere typu tohto typu výrobku je potrebné najprv zohľadniť nasledujúce parametre

  1. Aký je pracovný tlak potrubného inžinierstva?
  2. Na akú teplotu vnútorného prostredia siete, pokiaľ možno, sú prispôsobené.

Použitie všetkých typov plastových rúr je regulované SNiP č. 2.04.01 / 85.

  1. Pokyny ukazujú, že pri ich použití by pracovná teplota vody v systéme zásobovania horúcou vodou nemala byť vyššia ako +75 ° C. Na krátky čas môže táto hodnota prekročiť +95 stupňov.
  2. V tomto režime teploty a tlaku v systéme 2 MPa je životnosť potrubia 25 rokov. V sieťach pre studenú vodu má 50 rokov.
  3. Ak je prevádzkový tlak v systéme vyšší, doba prevádzky potrubia sa zníži.

Ako sa skladá z polypropylénových potrubí

  1. Pre potrubie náhodného kopolyméru sú k dispozícii všetky druhy montáže. Môžete ho položiť svojimi vlastnými rukami na otvorenom priestranstve, obkladať pod sadry alebo zbierať do špeciálneho kanála alebo dole.
  2. Jedinou podmienkou je, že môžete inštalovať inžinierske systémy vyrobené z polypropylénu pri teplote okolia najmenej -10 stupňov.

Venujte pozornosť! Spojenie prvkov systému sa uskutočňuje najčastejšie metódou difúzneho zvárania. Ak je potrebné spojiť polypropylénové rúry s kovovými analógmi, používajú sa prechodné tvarovky.

Priemer výrobkov

Výrobcovia tvaroviek a rúr vyrábajú PPN rôznych priemerov. Nasledujúca tabuľka zobrazuje rozsah produktov.

Menovitý priemer Vonkajší priemer Hrúbka steny Vnútorný priemer Kapacita vody / chladiacej kvapaliny Hromadné výrobky
mm mm mm mm l / m kg / m
20 20 3.4 13.2 0137 0,172
25 25 4.2 16.6 0216 0266
32 32 5.4 21.2 0353 0434
40 40 6.7 26.6 0,556 0,671
50 50 8.3 33.2 0866 1050
63 63 10.5 42.0 1385 1650
75 75 12.5 50.0 1963 2340
90 90 15.0 60.0 2827 3360
110 110 18.3 73.2 4208 5040

Označovanie výrobku

Plastové potrubia sú označené týmito vlastnosťami:

  • typ a typ polyméru;
  • vonkajší priemer;
  • možné oddelenie a hrúbka stien.

Ak je výrobok označený ako PP-32, znamená to, že jeho menovitý priemer je 32 mm. Charakteristiky potrubia FRP PN 20 sú šifrované písmenami a číslami.

Hovorí sa, že produkt vyrobený z náhodného polypropylénového kopolyméru je vystužený sklenými vláknami a má priemer 20 mm.

Okrem vyjadrených parametrov označovanie výrobku tiež označuje teplotu a tlak, ktoré sú pre ne optimálne.

Typy polypropylénových rúr

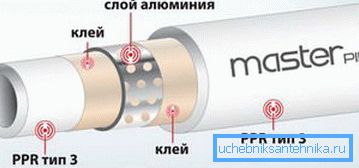

Konštrukcia vystuženého analógového PP-CR.

V súčasnosti sú rúry vyrábané z takýchto odrôd polypropylénu a ďalších materiálov:

  • PP je bežný polypropylén;
  • Rúrka FRP PN 20 je z plastov vystužených vláknami (z plastov vystužených vláknami);
  • M-PP - výrobky vyrobené z mrazuvzdorného PP blokového kopolyméru;
  • PP-R je náhodný polypropylénový kopolymér;
  • PP-CR je tretí typový statický kopolymér PP pre systémy na vykurovanie a teplú vodu;
  • PP-RCT je špeciálny druh náhodného kopolyméru PP, ktorý má šesťuholníkovú mriežkovú štruktúru, preto má najlepšie vlastnosti.

záver

Polypropylénové výrobky značka PN-20 je teraz veľký dopyt. Jeho cena je optimálna a vlastnosti umožňujú vybavenie inžinierskych sietí akéhokoľvek druhu.

Videá v tomto článku obsahujú oveľa viac informácií.
