Pipe 09g2s: použité suroviny, výrobná technológia, sortiment

Aký druh ocele je 09g2s? Aké je jeho zloženie? Čo je a podľa akých štandardov je potrubie z tejto ocele - povedzme, potrubie 219-8 09g2s? Aká je výrobná technológia týchto výrobkov? Pokúsme sa nájsť odpovede.

Oceľ 09g2s

Toto je názov nízkolegovanej konštrukčnej ocele pre zvárané oceľové konštrukcie. Rozsah pracovných teplôt je od -70 do + 425 ° C, čo umožňuje okrem iného používanie materiálu v najťažších klimatických zónach, ako aj pri preprave vysokoteplotných plynov a kvapalín.

Celkové chemické zloženie je nasledujúce:

Zvedavý je, že v systéme pomenovania, ktorý bol prijatý v Ruskej federácii, názov ocele označuje množstvo uhlíka v 0,09% a nie maximálne povolené 0,12. Zvyšné symboly znamenajú mangán (až 2%) a kremík (menej ako 1%).

Čo ešte môžete povedať o tejto značke:

• Je silnejšia ako väčšina ocele., ktorej cena je približne rovnaká (približne 25 000 rubľov za tonu).
• Vysoká viskozita, spojené s malým množstvom uhlíka, pretrváva aj pri ťažkých mrazoch.
• Čo je obzvlášť užitočné - počas zvárania nie je žiadne vytvrdnutie alebo prehriatie, ovplyvňujúce vlastnosti plastov. (Pozri tiež článok Butt-Weld Pipe: Funkcie.)

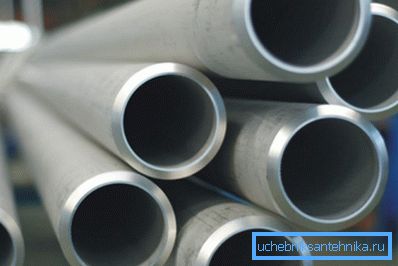

skúmavky

Aké rúry z ocele 09g2s nájdete na predaj? Keďže sa zaoberáme mimoriadne silným kovom, je logické predpokladať, že táto kvalita bude v dopyte. A v skutočnosti: oceľ je v dopyte predovšetkým v oblasti výroby bezšvíkových rúr.

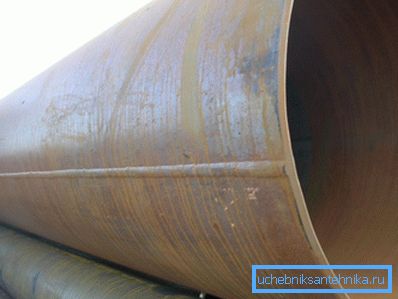

Dôvody sú úplne jasné: pozdĺžny elektrický zvar bude vždy slabým bodom potrubia. A kde je potrebná špeciálna odolnosť voči hydraulickému tlaku, pokúšajú sa ho zbaviť.

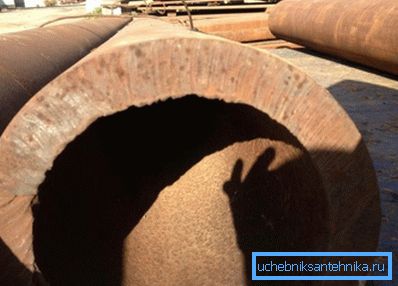

Na čo sa používajú bezšvíkové rúry? Je jasné, že pre inštaláciu domácich inštalácií vlastnými rukami je ich sila trochu nadbytočná: prioritnou oblasťou použitia sú vysokotlakové potrubia rôznych účelov. Preto je potrubie 168x14 St 09g2 s hrúbkou steny 14 milimetrov navrhnuté pre pracovný tlak nad 11 MPa (100 atmosfér).

Výrobná technológia

Moderný priemysel vyrába bezšvíkové oceľové rúry dvoma hlavnými spôsobmi - deformáciou za tepla a chladu. Čo to znamená prakticky? Stručne opisujeme hlavné fázy výroby.

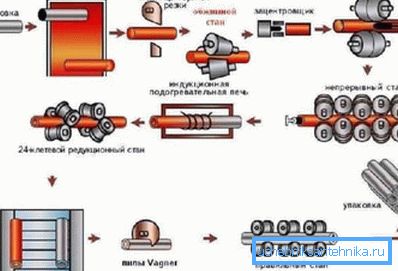

Horúca deformácia

1. Pevná cylindrická vložka (tyč) sa umiestni do pece, kde sa ohreje na teplotu, pri ktorej sa oceľ stáva plastovou.
2. V prepichovacom mlyne sa rúrka zmení na dutý valec - rukáv.
3. Do trúbky sa vloží tŕň potiahnutý tepelne odolnými mazivami, čím sa vytvorí jeho vnútorný priemer.
4. Po opätovnom zahriatí sa objímka valcuje na tŕň postupne znižujúc svoj priemer valčekov.
5. Kalibrovaný a ochladený polotovar po odstránení tŕňa sa rozreže na kusy požadovanej dĺžky, prejde kontrolu kvality a odošle do skladu hotových výrobkov.

Deformácia za studena

Kľúčovým rozdielom tejto technológie je to, že po prepichovacom mlyne sa vložka ochladzuje a deformuje s teplotou, ktorá je značne pod bodom rekryštalizácie ocele.

Dôležité: po valcoch sa obrobok temperuje (zahrievanie nasleduje pomalé chladenie). Tým sa odstránia vnútorné napätia nahromadené počas deformačného procesu, čo pozitívne ovplyvňuje ťažnosť a konečnú pevnosť výrobkov.

profilovanie

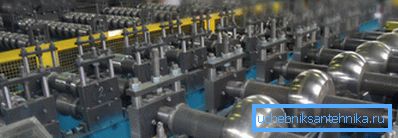

Bezšvíková profilová rúrka - štvorcová alebo okrúhla - sa získava z rovnakého kulatého polotovaru, opäť deformáciou v valcoch s predbežným ohrevom alebo následným tepelným spracovaním.

výber

Aké rozmery potrubí nájdete v predaji? Stôl radu rúrok valcovaných za tepla je obsiahnutý v GOST 8732-78, deformovaný za studena - v GOST 9734-75. Pre profilové výrobky existujú ich vlastné normy: štvorcový produktový rad nájdete v GOST 8639-82, obdĺžnikové - v GOST 8645-68.

Valcované za tepla

Podľa GOST 8732-78 poskytuje nasledujúci rozsah veľkostí:

• Priemer - od 20 do 530 mm.

Poznámka: V koordinácii so zákazníkom je možné vyrobiť výrobky s priemerom 550 mm.

• Hrúbka steny - od 2,5 do 75 mm.

Okrem zoznamu veľkostí štandard obsahuje pokyny pre výrobcov o limitných toleranciách:

tvarované za studena

Podľa GOST 8734-75 majú valcované za studena rúrky mierne odlišný rozsah veľkostí.

• Minimálny vonkajší priemer je 5 mm, maximum je 250.
• Hrúbka steny - od 0,3 do 24 mm.

Existujúce tolerancie:

• Pri vonkajšom priemere do 10 mm je prípustná odchýlka najviac 0,15 mm.
• Pre 10-30 - 0,30 mm.
• Pre 30-50 - 0,4 mm.
• Pri priereze viac ako 50 mm by odchýlka nemala presiahnuť 0,8% nominálnej hodnoty.

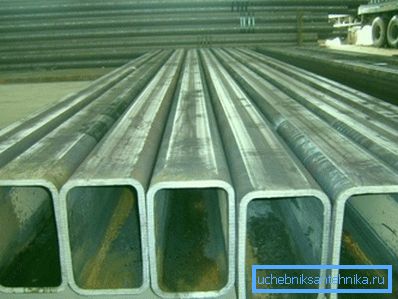

obdĺžnikový

Veľkosti sa pohybujú od 15x10 do 180x150; Okrem toho štandard poskytuje špeciálne veľkosti - až 230x100. Hrúbka steny - od 1 do 12 (pre výrobky so špeciálnymi rozmermi - do 20) mm.

námestie

Tu je minimálna veľkosť 10 mm s milimetrovou stenou. Maximum - 180 s hrúbkou steny 14 mm.

záver

Dúfame, že sme dokázali uspokojiť čitateľskú zvedavosť v oblasti známych s dosť exotickými typmi potrubných produktov. Ako vždy, video v tomto článku ponúka ďalšie informácie. Veľa šťastia!
