Pätkový závit - vlastnosti a spôsob rezania

01-02-2018
Skúmavky

Oceľové vodné potrubia môžu byť spojené nielen zváraním, ale často sa používajú aj pri tomto závitovaní. Jeho kvalita a vzťah k osi výrobku je dôležitý pri inštalácii systémov. Použitie matríc a kohútikov nie je vždy pohodlné, takže najčastejšie je rez s dláto namontovaným na sústruhu.

Vonkajší potrubný závit

Všeobecné informácie

Zvyčajne ide o skrutkovitú drážku s konštantným rozstupom a prierezom. Aplikuje sa na povrch častí valcového alebo mierne kužeľovitého tvaru, napríklad môžu to byť skrutky, skrutky, ako aj na povrchu súčastí, ktoré sú k nim prilepené - matice (pozri tiež článok Potrubie na teplú podlahu: ako zvoliť optimálny typ a správne ho položiť).

Rúrkový závit 1 2 palce Mm sa rovná 21,25 mm.

Doma sa najčastejšie stretávame s valcovými rúrkovými vláknami. V našom prípade spolu s metricou sa úspešne aplikuje palec.

metrický Jeho hlavnými charakteristikami sú rozstupy, čo znamená vzdialenosť medzi priehlbinami alebo hrebeňmi vyjadrenú v mm a priemer.
Whitworth
  1. V tomto prípade sa na prstencovom potrubí zvýrazní hlavný parameter - priemer, ktorý je vyjadrený v palcoch alebo jeho častiach, ako aj počet závitov rezaných do tejto dĺžky. Príkladom je valcová rúrková niť, ktorá sa často nachádza v obchodoch a na trhoch.
  2. Tu musíme vziať do úvahy nezvyčajnú jednotku merania - tzv. "Pipe inch", čo zodpovedá 33,25 mm. Ukazuje sa pridaním vnútorného priemeru a hrúbky oboch stien výrobku.

V dôsledku toho máme nasledujúcu formu:

  • 1 rúrka má vonkajší priemer O33,25 mm;
  • 1/2 - 21,25 mm.
Rozmery vláknových nití v tabuľke

Pružná valcová rúrka podľa GOST 6357 sa líši od metrických s takými odtieňmi:

  • hrebene sú ostrejšie;
  • vrcholy nití sú mierne zaoblené.

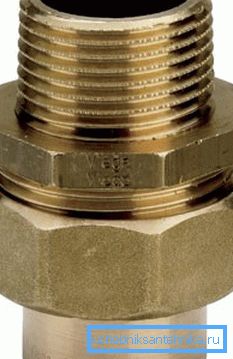

Rúrkový závit 3 8 palcov v mm bude 17 mm

Najčastejšie sa používajú v každodenných potrubiach s týmito druhmi vlákien:

  • O 1/2 a 3/4 majú 14 závitov na palec s rozstupom závitu rúrky 1,8 mm;
  • O 1, 1 1/4, 1 1/2, 2 - 11 závitov na 1 s krokom 2,3 mm.

making

Nižšie je príručka procesu:

  1. Určte rozstup. Ak to chcete urobiť, použijte aj závitník, pravítko alebo trúbku.

Tip: Musíte merať vzdialenosť medzi vrcholmi vlákien vlákna, potom rozdeliť výsledok o počet vlákien. Pre centimetrovú niť musíte počítať vlákna, ktoré sa hodia do 1.

Zvyčajne nie je možné získať presný priemer, ale výsledok bude uspokojivý.

  1. Rez niťou, pre ktorú používajú dve metódy - vlastnými rukami, ako aj pomocou sústruhu. V prvom prípade je operácia sprevádzaná ďalšími ťažkosťami, ktoré sú obzvlášť viditeľné na výrobkoch, ktorých priemer je väčší ako 1.
Vo fotolaboratóne Sgon je jeho závit na potrubí 3,4 palca v mm na vonkajšej O26,6 mm

Tip: Odborníci odporúčajú používať špeciálne zariadenie (CLEP) pozostávajúce z telesa a dvoch rukovätí s nastaviteľnými pohyblivými hrebeňmi pre ručnú metódu. Vďaka nim sa môžete postupne prehĺbiť na požadovaný profil.

Môžete tiež použiť vymeniteľné hrebene s neúplným alebo úplným profilom. Cena takýchto nástrojov je vysoká, takže nie každý ich môže dostať. Preto by sa malo spomenúť o die alebo leerku, ktoré možno tiež ručne rezať.

Je vonkajší potrubný závit 1 4 palce. V mm hotovej zostavy ramena je veľkosť? 15 mm

Pri otáčaní držiaka krúžku v smere hodinových ručičiek sa začne priskrutkovať na závity na puzdre. Ten je prednastavený pomocou troch skrutiek.

Toto zariadenie má nepopierateľnú výhodu - v potrubí nie je v počiatočnom štádiu rezania žiadna "zastávka". Vďaka puzdru namontovanému na potrubí je možné ľahko robiť metrické a rúrkové závity.

Tip: Môžete použiť závitové puzdrá rôznych rozmerov, ktoré zjednodušujú rozširovanie rozsahu rezania.

Ak sa rezanie uskutoční držiakom bez predlžovacích šnúr alebo iných zariadení, zvyčajne sa ukáže ako veľmi nízka kvalita. V tomto prípade môžete pridať vložky s dĺžkou 100-150 mm, vyrobené na sústruhu.

Inch metódy závitovania

príručka

Ak nemáte blízke sústruhy alebo nemáte dostatok zručností, môžete použiť ručné nástroje - kohútik pre vnútorný závit a vonkajšiu zápustku.

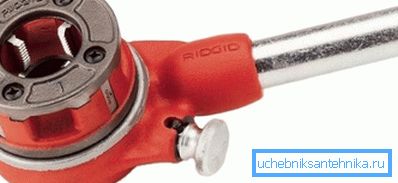

Ručné náradie
  1. Namontujte potrubie do zveráka, vložte kohútik do vodiča a vložte trysku do držiaka formy.
  2. V závislosti od toho, čo chcete urobiť - vložte kohútik do potrubia a vložte do nej dosku.
  3. Otočte kľukou gombíka alebo držiakom nástroja, zašroubujte alebo zašroubujte zariadenie na výrobok.

Tip: Ak je to potrebné, proces sa môže opakovať niekoľkokrát, až kým nebudete mať požadovaný výsledok v hĺbke a výške profilu.

Nezabudnite tiež, že rezanie vnútri a vonku by sa malo vykonávať dôsledne.

mechanický

  1. Upevnite rúrku v sústruhu skľučovadla.
  2. V kalibri nainštalujte potrebnú frézu.
  3. Zapnite stroj a skosenie v potrubí alebo na potrubí.
  4. Umiestnite nástroj na vnútorný alebo vonkajší povrch výrobku a otáčaním "závitového" podávača nastavte rýchlosť strmeňa dopredu.

Môžete tiež použiť kohútik a zomrieť na sústruhu a upevniť ich na prednej alebo zadnej strane vreteníka. Odborníci odporúčajú používať frézu, pretože s dostatočnou kvalifikáciou obracača bude výsledok oveľa lepší.

záver

Použitie závitov umožňuje spojiť oceľové rúry bez použitia zváracieho stroja. Vďaka tomu je možné vytvoriť rýchle odpojenie, urýchlenie práce a minimálne úsilie.

Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
