Palcová trubica - prevod na metrický počet

Pre mnohých ľudí je metrický a nie palcový systém viac známy a známy. Samozrejme, nie je tak ťažké previesť centimetre na palce, ale v prípade označenia rozmerov rúr je veľa jemností. Z tohto dôvodu mnoho nováčikov inštalatéri otvorene "pláva" pri výbere a môže urobiť vážnu chybu.

Čo je palcový palec?

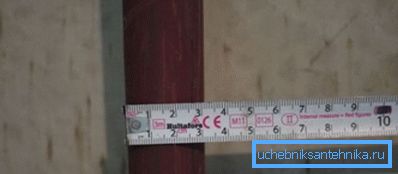

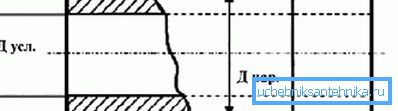

Najdôležitejším parametrom je vnútorný priemer, hoci častejšie pri voľbe používania menovitého priemeru (DN), inými slovami, veľkosti lumenu. Šírka pásma závisí od toho.

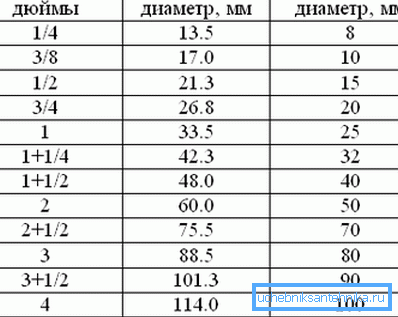

Typický palec je 25,4 mm, ale v sanitárnej oblasti toto pravidlo na prvý pohľad nefunguje. Napríklad vonkajší priemer palcovej rúrky v mm je 33,5 mm (hodnota je uvedená pre VGP potrubia). Bežná osoba v takejto situácii si môže myslieť, že sa do jeho výpočtov dostala chyba.

Ide o to, že musíte navigovať nie na vonkajšej strane, ale na DV, ale v tomto prípade nie je presná zhoda 25,4 mm. Takže centimetr zodpovedá dĺžke DN 25,0 mm a pokiaľ ide o DV, šírenie môže byť ešte väčšie. Pokyny pre stavebné práce sotva spomínajú ťažkosti s konverziou meracích jednotiek, takže sa môžete ľahko mýliť.

Takže pri ľahkej VGP bude rúrka Dvn 27,9 mm, u bežnej rúry - 26,4 a pri vystuženej rúre - 25,5, dôvodom tejto odchýlky je hrúbka steny. Ak sa v takejto situácii človek zameria na DN, potom sa s najväčšou pravdepodobnosťou zastaví s variantom 26,8 mm a táto veľkosť už zodpovedá? palca, cena takejto chyby môže byť významná.

Venujte pozornosť! Aj zdanlivo bezvýznamná chyba smerom nadol výrazne ovplyvňuje kapacitu a tlak v systéme. To môže nepriaznivo ovplyvniť jeho trvanlivosť.

Veľkosti rúr z rôznych materiálov

Konverzia palcových rúrok na metriku je obzvlášť dôležitá pri práci s rôznymi materiálmi. Napríklad, keď je potrebné pripojiť časť kovového a plastového potrubia. V tomto prípade je potrebné brať do úvahy nielen Dv, ale aj Dn. V opačnom prípade sa nedosiahne tesnosť spojenia potrubia.

Oceľové rúry

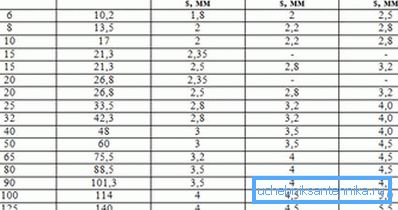

Pri práci s nimi je tiež dôležitá výrobná metóda a veľkosť závisí od toho. Takže rozsah veľkostí AIV (GOST 3262-75) má veľkosť od 6 do 150 mm (čo znamená Du).

Hrúbka materiálu sa líši v závislosti od verzie

• v ľahkom potrubí VGP sa hrúbka pohybuje v rozmedzí 1,8 - 4,0 mm. Podľa toho bude vnútorný priemer palcovej rúrky 25 mm a vonkajší priemer v tomto príklade bude 33,5 mm;
• pre obyčajnú verziu môže mať stenu hrúbku 2,0 - 4,5 mm;
• vystužená verzia má ešte väčšiu hrúbku (2,5 - 5,5 mm).

Je možné vybrať také typy potrubí ako:

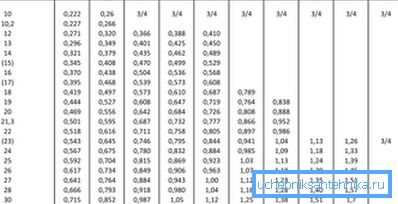

• Elektrosvalených (GOST 10704-91). Odchádza od VGP o niečo menší DN s rovnakým DN. Napríklad rozmery polovice palca sa budú rovnať: DN - 15 a DN - 20 mm (pre VGP tento parameter sa rovná 21,3 mm);

• Bezšvové (výrobky valcované za tepla, GOST 8372-78). Pri veľkosti sa nelíšia od elektrosvalených, maximálny priemer je 1200 mm.

Je zrejmé, že dokonca s malým priemerom môže byť Dn úplne iný. V príklade dokonca aj polovice palca v mm dáva rozdiel v Dn 1,3 mm pri porovnávaní AIV a bezšvíkového potrubia.

Plastové potrubia

Pri inštalácii vodovodných a vykurovacích systémov vlastnými rukami sa často používa polypropylén. Hlavnou ťažkosťou v tomto prípade je zohľadniť rozdielnu hrúbku steny v závislosti od účelu systému. (Pozri tiež článok Potrubia pre inštalatérske práce v byte: funkcie.)

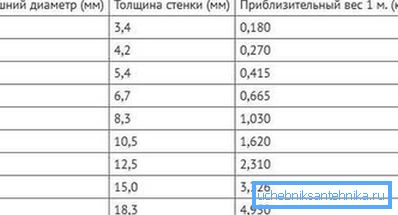

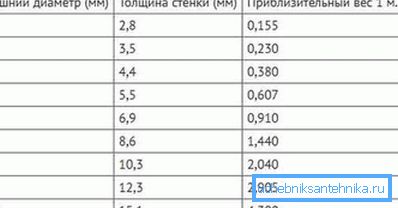

Napríklad PN10 môže byť použitý pre prívod studenej vody, minimálna hrúbka steny v tomto prípade bude 1,9 mm pre Dn 20. Ale PN20 a PN25 sa môžu použiť aj na zásobovanie horúcou vodou, preto sa hrúbka steny zvyšuje na 3,4 mm pre rovnakú veľkosť ,

Pri výbere konkrétnej veľkosti je dôležité nezamieňať Du (priemernú hodnotu lumenu) a skutočnú vnútornú veľkosť, ktorá sa líši v závislosti od šírky steny. Je lepšie považovať túto jemnosť za konkrétny príklad.

Rozmery palcových rúrok v mm vyzerajú takto: DN - 25 a DN - 32 mm, teraz definujeme hodnotu Dv pre každú triedu:

• pre PN10 so stenou 3,0, Dvn bude 26,0 mm;

• ale pre PN20 Dvn znížené na 21,2 mm.

Venujte pozornosť! Takéto rozdiely v hodnotách DW v zásade nie sú osobitne dôležité, ak je systém namontovaný "od začiatku" a všetky prvky sa okamžite zakúpia. Je oveľa dôležitejšie zohľadniť to, keď je potrebné pripevniť potrubia z rôznych materiálov, napríklad z ocele a polypropylénu.

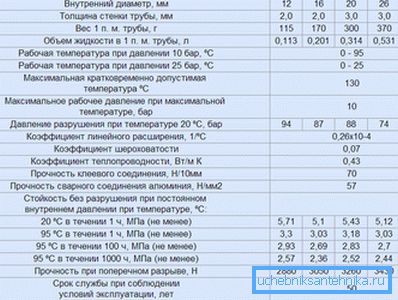

Kovový plast

V posledných rokoch tento materiál má trochu stratených fanúšikov, ale napriek tomu sa stále používa. Rovnako ako v prípade polypropylénu, musíte sa sústrediť výlučne na vonkajší priemer (DN).

Napríklad priemer polovice palca podľa výrobcov je 16 mm. Aby ste určili vnútornú veľkosť, potrebujete vedieť o hrúbke steny (v tomto prípade je to 2,0 mm), takže Dwn bude 12,0 mm.

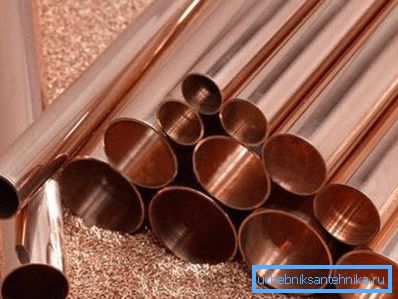

meď

Pokiaľ ide o meď, všetko je dosť jednoduché, hoci problém s premenou hodnôt, koľko bude v milimetroch, zostáva populárny.

Nezabudnite, že potrebujete niekoľko pravidiel označovania:

• Rozmery palcovej trubice sa používajú výlučne na označenie vonkajších rozmerov.;

• Ak sa formát záznamu mierne líši, napríklad 14/1 alebo 14/12, potom sú tieto rozmery už uvedené v milimetroch.. Prvá možnosť označuje Dn a šírku steny a druhá - hodnoty priemerov. Viac informácií o štandardných veľkostiach nájdete v GOST 617-2006.

Venujte pozornosť! Pri spájaní prvkov z rôznych materiálov je nepravdepodobné, že budú môcť presne zdvihnúť svoje veľkosti. Na zabezpečenie tesného pripojenia sa spravidla používajú špeciálne adaptéry, berúc do úvahy prechod z metrických na palcové rozmery.

sčítanie

Existujú obvinenia, že inštalatérske palce je "špeciálna" merná jednotka, odlišná od bežných 25,4 mm. V skutočnosti tomu tak nie je, a hlavný zmätok vyplýva zo skutočnosti, že ľudia nevedia, v akých prípadoch je to vonkajšie označené a v ktorých - Dvor.

Nepridáva to jasnosť a koncept Du, ktorý sa mierne líši od ekvivalentu palca. Príklady prekladu množstiev uvedených v článku umožnia pochopiť túto relatívne jednoduchú otázku.

Video v tomto článku ukazuje príklad pripojenia potrubia z rôznych materiálov.
