Ohýbanie rúrok: všetky funkcie procesu

18-10-2018
Skúmavky

Pri inštalácii vody a vykurovacích systémov potrebujete vedieť, ako správne ohýbať potrubie. Pri tejto operácii je potrebné zabrániť jej prerušeniu, narušiť integritu a správne vypočítať uhol natočenia.

Ohýbanie je proces, pri ktorom sa pod vplyvom vonkajších zaťažení nahradí výrobok sklon osi.

Pri inštalácii inžinierskych systémov je často potrebné ohýbať časti potrubia.

Funkcie procesu

Na fotografii je zmena tvaru steny pri ohýbaní.
  1. V priebehu ohýbania sa vytvárajú elastické plastové a elastické deformácie v stenách výrobkov.. Na vonkajšej časti prehybu sa objaví ťahové napätie a na vnútornej časti sa objaví tlakové napätie. Podľa týchto vplyvov sa mení náklon osi prvkov.
  2. Počas prevádzky sa mení tvar priečneho prierezu na ohnutom mieste. Jeho kruhový profil sa stáva oválnym. Najvyššia ovalita má stred priehybu, deformácia klesá na jej koniec a začiatok.
  3. Pri výpočte potrubia na ohýbanie si pamätajte, že ovalita prierezu na deformovanom mieste by nemala byť vyššia: pri výrobkoch s prierezom do 20 mm - 15%, viac ako 20 - 12,5%.
  4. Na konkávnom ohybe môžu byť záhyby, najmä pre tenkostenné výrobky..

Venujte pozornosť! Prehyby a ovalita záhybu nepriaznivo ovplyvňujú fungovanie systému. Znižujú svoju priepustnosť, zvyšujú úroveň hydraulického odporu a slúžia ako miesto pre upchatie kanalizácie. Pevnosť potrubia, ktorá sa ohýba súčasne, klesá.

Minimálne povolené polomery sú flexibilné

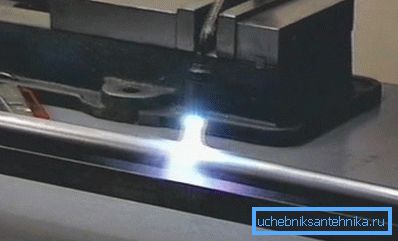

Ohýbanie výrobkov ohrevom.

Vládne normy obsahujú štandard, ako napríklad "minimálny polomer ohybu rúry".

Jeho hodnota pre kovové náprotivky, kompenzátory, kohútiky je uvedená nižšie.

  1. Pri ohýbaní s ohrevom a zabalením pieskom - nie menej ako 3,5 DH (písmená znamenajú vonkajší priemer)
  2. Pri práci na ohýbačke rúr (za studena) - nie menej ako 4DH.
  3. Pri ohýbaní na výrobu polotovarov a ohrievacích prvkov s plynovým horákom alebo v peci nie je menšia než 2,5 DH.
  4. Pre strmo ohýbané kanalizačné vetvy, ktoré sa vyrábajú metódou dierovania alebo ťahania za tepla - najmenej 1DH.

Venujte pozornosť! Je prípustné vytvárať prvky s ohybom menším ako je uvedené vyššie. Súčasne musí výrobná metóda zabezpečiť, aby ich steny nevytvorili viac ako 15% hrúbky. Pevnosť v ohybe profilového potrubia musí zodpovedať vypočítanej hodnote.

Potrebné vzorce a tabuľky

Dĺžka časti (L) potrebnej na výrobu zakriveného miesta je podľa tohto vzorca:

L = 0,0175 • R • + + L, kde:

  • R je polomer ohybu v mm;
  • ? - je to jeho uhol, v stupňoch;
  • l je rovný bod, dlhý 100/300, ktorý je potrebný na uchytenie výrobku pomocou nástroja alebo stroja.

Výpočet ohýbania rúrky by mal brať do úvahy dĺžku zahnutého prvku:

A = a • y / 180 (R + DH / 2), kde:

  • ?= 3,14;
  • R je polomer miesta v mm;
  • ? - je uhol ohýbania v stupňoch;
  • DH je vonkajší priemer výrobku.

Nasledujúca tabuľka zobrazuje minimálne polomery ohybu v milimetroch pre výrobky z mosadze a medi (GOST č. 494/90 a GOST č. 617/90) na základe ich priemeru a požadovanej dĺžky voľnej strany na uchopenie / upínanie.

Vonkajší priemer Minimálny polomer ohybu Minimálna dĺžka voľnej časti
3 6 10
4 8 12
6 12 18
8 16 25
10 20 30
12 24 35
15 30 45
18 36 50
24 72 55
30 90 60

Nižšie je uvedená tabuľka pre analógové ocele podľa GOST č. 3262/75.

rozmery Minimálny polomer ohybu Minimálna dĺžka voľnej časti
Podmienečný preukaz Vonkajší priemer horúco v chlade
8 13.5 40 80 40
10 17 50 100 45
15 21.3 65 130 50
20 26.8 80 160 55
25 33.5 100 200 70
32 42.3 130 250 85
40 48 150 290 100
50 60 180 360 120
65 75.5 225 450 150
80 88.5 265 530 170
100 114 340 680 230

Pri výpočte záhybu vlastnými rukami zvážte najmenšie polomery, založené na priemere a hrúbke steny oceľových rúrok.

Priemer, mm Minimálny polomer ohybu pri určitej hrúbke steny
do 2 mm viac ako 2 mm
5/20 4D 3D
20/35 5D 3D
35/60 6D 4D
60/140 7D 5D



Ako sa ohýbať sami

Existuje univerzálny a jednoduchý vzorec na výpočet potrubia na ohýbanie - to je jeho 5 priemerov.

Vykonajte výpočet, napríklad s detailom o rozmeroch 1,6 cm.

  1. Pre správnu výrobu potrebujete dostať? kruh.
  2. Najprv získame požadovaný polomer: 16 • 5 = 80 mm. Ďalšou etapou je výpočet východiskových bodov pre presné ohýbanie uhla.
  3. Na tento účel je potrebné použiť vzorec C = 2 • R: 4. V ňom je C požadovaná dĺžka potrubia, = 3,14, R je požadovaný polomer.
  4. Nahraďte čísla vo vzorci: 2 • 14 • 80: 4 = 125 milimetrov. Toto je dĺžka úseku, pre ktorý je minimálny polomer ohybu kovovo-plastovej rúrky alebo iného 80 mm.

Ak potrebujete ohýbať rúry, mali by ste mať ohýbačku rúrok.

Takéto ručné zariadenia sú rozdelené do dvoch typov.

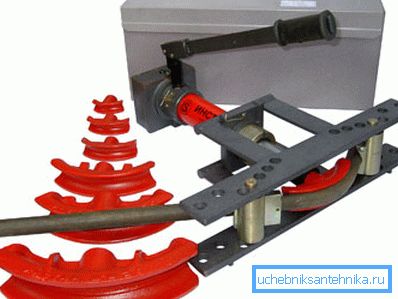

Segmentový nástroj.
  1. V segmentových analógoch sa operácia uskutočňuje na základe špeciálnych šablón. Ich tvar je určený pre presný priemer, ktorý je potrebný a tvar záhybu. Pomocou tohto nástroja je možné ohýbať rúry až do 180 °. Jeho cena je pomerne nízka.
  2. Zariadenie Dorn vykonáva prácu bez najmenších nedostatkov. Výhodou tohto zariadenia je segment, ktorý sa pohybuje vo vnútri produktu. Zabraňuje deformáciám a umožňuje pracovať na viacerých miestach. Je lepšie robiť taký stroj na ohýbanie profilových rúrok s vlastnými rukami, ale pripraviť sa.

Po vykonaní výpočtu označte oblasti podľa prvku podľa jeho výsledkov. Ďalej na prístroji položte požadovaný stupeň alebo vzor. Potom vložte výrobok do prístroja a vykonajte operáciu.

záver

Ohýbacie prvky pri inštalácii rôznych inžinierskych systémov by mali byť založené na presných výpočtoch. V opačnom prípade môžete výrobok zlomiť alebo zostaviť potrubie so zníženou účinnosťou. Video v tomto článku bude pokračovať vo svojej téme.
