Ohýbanie rúrok: ako ohýbať časť doma

Oceľové a plastové rúry sa používajú nielen na zariaďovanie dodávok vody, kanalizácie a vykurovacích systémov. Robia mnoho ďalších užitočných vzorov. Ale v skutočnosti, a v inom prípade, jedným z najzložitejších procesov je ohýbanie rúrok v chladnom stave. Pozrime sa na jeho popis podrobnejšie.

Parametre ohýbania rúr

Rovnako ako väčšina ostatných zložitých technologických procesov, ohýbanie rúr je regulované prísnymi technickými normami.

Musíte sledovať veľa nuans:

• pri ohýbaní časti by sa nemali splošťovať ani roztrhnúť;
• počas ohýbania musíte zabezpečiť, aby materiál nebol zvrásnený zvlnený;
• Dbajte na dodržanie minimálneho polomeru ohybu, ktorý závisí od materiálu rúrky, hrúbky steny a priemeru.

Pokyn, stanovený GOST 3262-92, poskytuje iný polomer ohybu pre okrúhle kovové rúry. Čím je časť hustejšia, tým väčší bude polomer minimálneho ohybu.

Pri ohýbaní rukami musíte splniť nasledujúce požiadavky:

• pre rúry s priemerom do 20 mm je minimálny polomer ohybu 3 vonkajšie priemery;
• pre veľké časti - 4.

Treba poznamenať, že ohýbanie za tepla umožňuje tieto hodnoty na polovicu, ale vyžaduje použitie špecializovaného zariadenia. K tomu dochádza, pretože proces vykurovania výrazne zvyšuje plasticitu kovových rúrok.

Venujte pozornosť! Výrobky s hrubými stenami určené na usporiadanie vodovodných potrubí sú veľmi ťažké ohýbať. Preto, aby sa zabránilo problémom, neodporúča sa používať minimálny polomer ohybu. V prípade potreby je lepšie použiť kovanie.

Je ešte ťažšie ohýbať štvorcové trubice (profilované). Na tento účel sa používajú špeciálne zariadenia, ktoré sú vybavené tŕňom - ​​ohybnou oceľovou časťou, ktorá sa pri ohýbaní vnútri časti prehne a zabraňuje vytváraniu zväzkov alebo zvlnení.

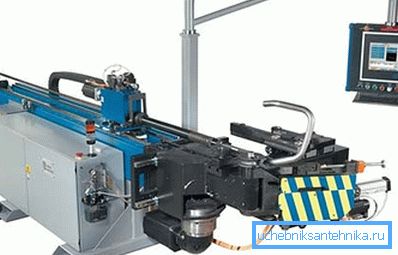

Profesionáli používajú špeciálne ohýbačky s CNC tŕňmi (riadené počítačovým systémom), pomocou ktorých sa dosiahne najjemnejšia guľatost.

Ohýbanie hliníkových rúrok, rovnako ako výrobky z medi a mosadze, je menej náročné na prácu, pretože tieto kovy sú veľmi tvárné. Fyzika procesu sa však nemení.

Keď sa ohýba, vnútorný povrch oblúka sa stáva silnejším a deformovaným a vonkajšia sa stáva tenšou. To ovplyvňuje pevnosť a zhoršuje technické vlastnosti častí. Nezáleží na tom, či bola použitá studená alebo horúca technológia.

Nezávislé ohýbanie rúrok

Oceľové diely

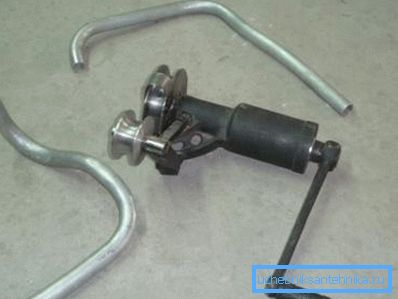

Na ohýbanie kovových výrobkov sa používajú ručné ohýbačky rúrok, ktoré majú niekoľko rôznych dýz na spracovanie častí rôznych veľkostí a rôznych materiálov. Najčastejšie používajú hydraulický zdvihák, ktorý umožňuje spracovať hrubostenné potrubie.

Ak potrebujete urobiť jednu alebo dve ohyby, odporúča sa obrátiť sa na inštalatérov oddelenia bývania. Zvyčajne majú podobné zariadenie a cena za služby bude nízka.

V extrémnych prípadoch sa môžete obrátiť pomocou dostupných nástrojov, ale bude to vyžadovať veľkú investíciu času a úsilia.

Pre prácu budete potrebovať:

• stolová alebo stolárska stolová doska;
• riečny piesok (jeho množstvo závisí od priemeru rúry);
• valcový výbežok z kovu, ktorého polomer je čo najbližšie k veľkosti ohybu rúrky;
• dve zátky na utesnenie koncov rúr;
• plynový horák (fúkač).

Práca sa vykonáva v nasledujúcom poradí:

1. Piesok musí byť čistený nečistotami a kalcinovaný horákom, kým sa pri zahriatí prestane fajčiť.
2. Valcový obrobok je upevnený v stĺpci zveráka, ktorý musí byť zasa pripevnený k pracovnému stolu, inak sa celá konštrukcia otočí.
3. Aby si potrubie udržalo svoj vnútorný prierez, musí byť naplnené kalcinovaným riečnym pieskom. Aby nedošlo k spánku, okraje potrubia sú blokované dopravnými zápchami.

Tip! Piesok treba nalievať čo najtesnejšie. Utesnite ho drevenou tyčinkou alebo poklepaním na rúrku.

1. Potom sa jeden koniec obrobku vloží medzi doraz a použitý trn a druhý sa ohne správnym smerom. Ak je rúrka príliš krátka, na jej konci sa dá položiť ďalšia časť, ktorá slúži ako páka. Uhol by mal byť o 2-3 stupne viac, pretože potrubie čiastočne obnoví svoj tvar po zastavení expozície.
2. Ak potrebujete silný ohyb, pomôže to plynový horák. Pomocou tejto funkcie musíte ohriať časť v zákrute na čerešňovú farbu a potom ohýbať rúrku. Aby ste dostali horúci vzduch z produktu, je potrebné vŕtať malé otvory v dopravnej zápche.
3. Na konci práce sa zástrčky vyberú alebo odrežú a piesok sa vyleje.

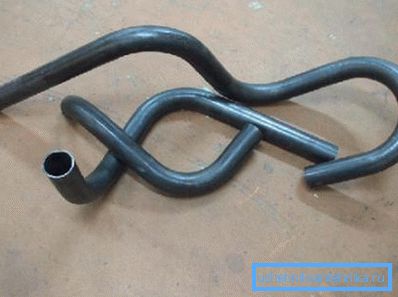

Hotový ohnutý diel sa musí skontrolovať na chyby:

• skontrolujte miesto záhybu a uistite sa, že nie sú žiadne trhliny, strihy, poškodenie kovov a zvlnenie;
• zamotajte miesto ohybu z váhy a stupnice;
• ak je to potrebné, vyrežte vlákna s požadovanou veľkosťou na koncoch polotovaru.

Rúry z mäkkých kovov

Spracovanie potrubí z medi, mosadze alebo hliníka je takmer rovnaké ako v predchádzajúcej časti. Takéto výrobky je možné ohýbať bez vykurovania, ale súčasne sa odporúča naplniť vnútorný priestor časti roztavenou kolofóniou.

Ak potrebujete ohýbať obrobok na minimálny možný priemer, odporúča sa materiál ešte zahriať. Bude to jednoduchšie pracovať, ale ak sa objavia chyby, bude ťažšie ich opraviť - bude potrebné opätovné zahrievanie.

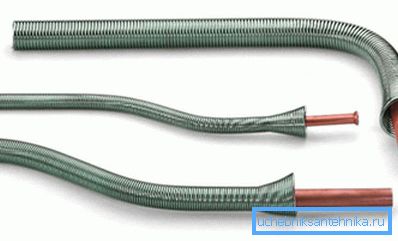

POZOR! Namiesto piesku alebo kolofónu na vyplnenie vnútorného priestoru môžete použiť pružinu vhodného priemeru. Predávajú sa v špecializovaných predajniach.

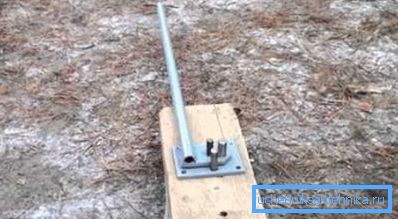

Ak sa často stretnete s rôznymi potrubiami, odporúča sa, aby ste nestratili a nevykonali špeciálny ohýbací stroj na ohýbanie rúr, čo vám umožní ľahko a rýchlo spracovať veľké množstvo polotovarov.

záver

Najkvalitnejším je samozrejme ohýbanie rúr, ktoré sa vykonáva strojovo riadenými strojmi. Avšak doma môžete ohýbať podrobnosti o kvalite, ak dôkladne dodržiavate vyššie uvedené odporúčania. Viac informácií o tomto nájdete vo videu v tomto článku.
