Ohýbanie profilového potrubia: test ostrosti

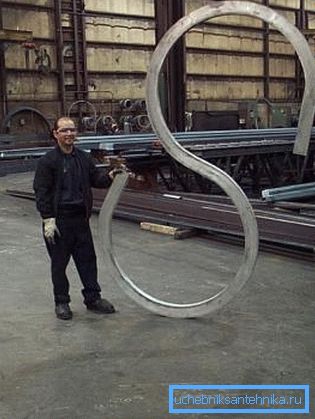

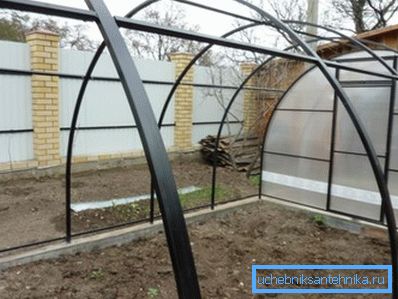

Profilová trubica má "uhlový" tvar - štvorcový a obdĺžnikový. Na prvý pohľad sa zdá, že je nemožné dať klenutý tvar. Ale pevne rozhodnúť o použití takéhoto materiálu pre skleníkové rámy, kôlne, pri vytváraní architektonických riešení v záhrade (oblúky, mriežky, pergoly) - požadované je možné dosiahnuť. Profilová trubka je pružná pozdĺž okruhu - je to celkom jednoduché to urobiť vlastnými rukami, všetci ju zvládnu.

Princíp činnosti ohýbača rúrok

Konštrukcia tohto zariadenia je pomerne jednoduchá - 2 stopy a topánka, poháňaná pákou. Pomocou tohto jednoduchého zariadenia môžete ohýbať potrubie s priemerom 5 - 150 mm.

Súčasne pri veľkých priemeroch už nie je dostatočná fyzická sila obsluhy, najmä pri hrubých stenách. Aby sa ohýbanie mohlo uskutočňovať hladko a bez problémov, je zariadenie vybavené hydraulickým pohonom, čo spôsobuje výrazné zvýšenie nákladov na zariadenie.

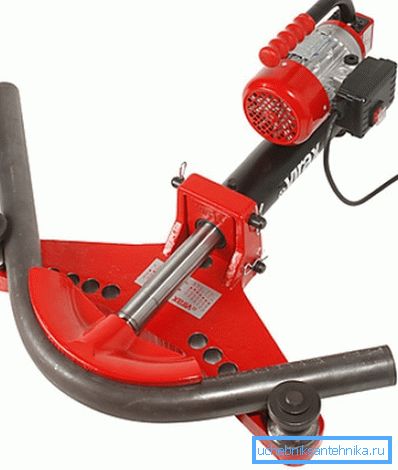

Ak potrebujete ohnúť veľmi malú trubicu, môžete použiť variant ohýbačov rúrok pre rúry s otvoreným rámom. Z hľadiska bezpečnosti to nie je najlepšia voľba, pretože riziko plytvania potrubia je dostatočne veľké.

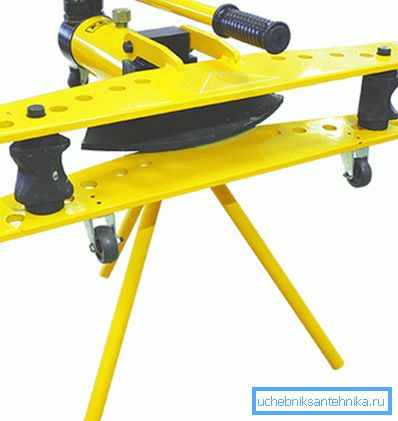

Pokiaľ ide o veľké priemery, v tomto prípade sa používajú iba zariadenia so zatvoreným rámom. V dôsledku toho rúrka nebude za žiadnych okolností skočiť zo zarážok.

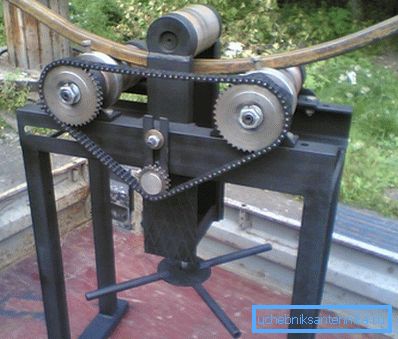

Ohýbač rúr môže pracovať na inom princípe. V tomto prípade je profilová rúrka jednoducho ťahaná medzi valčeky (zarážky), čím sa deformuje.

Profily rôznych kovov a rôznych častí reagujú na ohýbanie aj rôznymi spôsobmi. Napríklad je potešením pracovať s rúrkami z neželezných kovov - medené, mosadzné, duralové, hliníkové, s malou časťou. Sú plastové a dobre ohnuté, predstavujú sprievodcovské fantázie pána. Vynikajúce vydržia nízke teploty.

Ľadové "recepty" ohýbanie profilov

Vymyslené spôsoby ohýbania profilových rúrok v domácnosti sú niekedy jediným spôsobom, ako realizovať naše plány. Napriek zdanlivej primitivite technológie sú získané výsledky schopné dosiahnuť kvalitu, geometrickú presnosť a dokonalé formy.

Technológia z vlastnej dielne

Ohýbanie profilu pomocou brúsky a zváračky je najznámejšou a preto obľúbenou metódou.

Zahŕňa niekoľko sekvenčných operácií.

1. Po prvé, polomer ohybu je starostlivo vypočítaný..

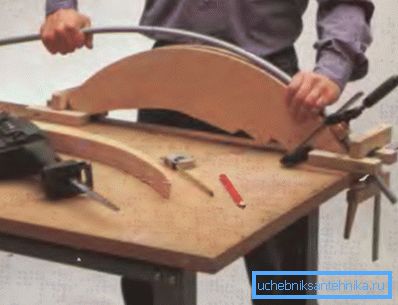

2. Môžete vytvoriť drevený vzor. Bude to čo najpresnejšie ohyb.

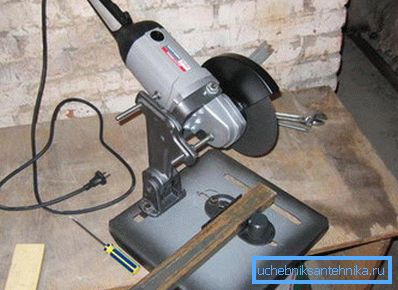

3. Na oblasti, ktorá zmení tvar, sa použijú priečne značky.. Práve pre nich sa uskutočnia rezy, ktoré prechádzajú po troch stranách potrubia (ľavý - spodný - pravý alebo, pre jasnosť, obrátené písmeno "p").

1. Pripevnením a upevnením profilu na šablóne na nedotknutú stranu môže začať ohyb..
2. Bity a brúsky.

Venujte pozornosť! Je vhodné použiť túto metódu pri práci s veľkým profilom profilov, pretože samotný proces trvá dostatočne dlhý čas.

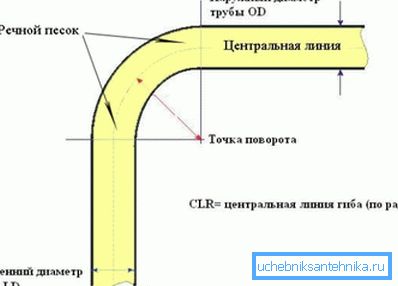

Použitie piesku na ohnutie potrubia

Piesok je schopný udržať tvar nielen vo forme sochy na pobreží, ale tiež pomáha udržiavať tvar profilu počas ohýbania, zabraňuje splošteniu alebo praskaniu.

Táto operácia je takmer ekvivalentná s prácou na ohýbači rúr a bude potrebovať nasledujúce materiály:

• kremenný piesok;
• drevené čiapky s dĺžkou 10 až 20 cm;
• plynový horák;
• vŕtačka;
• ošípaná, ktorého priemer sa rovná vnútornému polomeru ohybu profilu;
• gumová palička.

Venujte pozornosť! Piesok musí prejsť dvoma etapami predbežného spracovania pred jeho použitím: dôkladné preosievanie, umývanie a konečné sušenie. Mala by sa uchovávať až do použitia v čistom obale.

Ľudové pokyny na ohýbanie pieskom zahŕňajú povinné sekvenčné operácie.

1. Jedna diera potrubia je tesne upchatá drevenou zátkou.
2. Prostredníctvom ďalšej dierky sa piesok naleje do takej úrovne, aby vstúpila druhá čiapočka.
3. Zvyšný otvor je pevne utesnený.
4. Prostredníctvom ošípanej sa ohýba. Ak chcete dosiahnuť malý polomer, ohyb sa zahrieva plameňom horáka. Je dôležité, aby sa povrch neprehrial a aby sa predišlo vzniku váhy, čo zhoršuje kvalitu potrubia.
5. Klepaním s gumovou paličkou sa ohyb dokončí.
6. Z hotového výrobku vyskočil, spálil alebo vŕtané viečko.
7. Pretrepávaním a poklepaním nalievanie plniva.

Profil a harmónia vody

Ťažké mráz bude lojálny pomocník pri ohýbaní, napríklad medené rúrky. Z náradia a materiálov budú potrebovať len vodu a prasa. Táto technológia je tiež veľmi jednoduchá.

Jedným koncom rúry tesne zaskrutkujte zátku, voda sa naleje dovnútra a druhý otvor je zasunutý. Po úplnom zmrazení vody je materiál pripravený na použitie.

Treba poznamenať, že použité fyzické úsilie je minimálne - nedochádza k splošteniu a prierez je takmer nerušený.

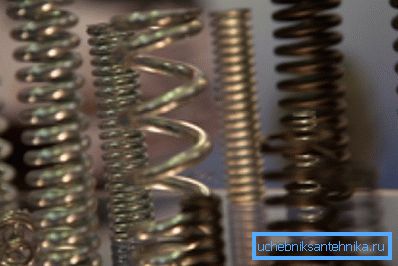

Použite pružinu na ohýbanie

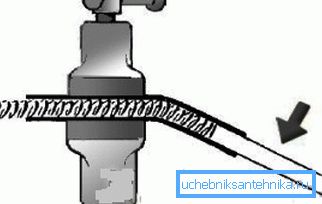

Je pružná s použitím pružiny v profilovej dutine založená na princípe sily vnútornej kontrakcie. Okrem profilovej rúrky, fúkadla alebo plynového horáka a šablóny s príslušným priemerom budete potrebovať neobvyklú štvorcovú pružinu. Je vyrobený z oceľového drôtu s priemerom od 2 do 4 mm, ktorý je ohnutý o veľkosti prierezu o niečo menší ako vnútorný úsek potrubia.

Venujte pozornosť! Pružina by mala byť veľmi blízko k profilovej dutine. Optimálna medzera medzi vonkajšou časťou pružiny a vnútornou rúrkou je od 1,5 do 2 mm.

Umiestnením pružiny do obrobku začne fúkač spracovávať povrch deformovateľnej časti výrobku. Dosť zahrievajte časť, zaistite polotovar, ohýbajte a dajte požadovaný rádius vlastnými rukami.

Venujte pozornosť! Nezabudnite na bezpečnostné pokyny. Cena nedbalosti je príliš vysoká. Ochranné rukavice, okuliare a kliešte na uchytenie horúcich rúrok spoľahlivo chránia pred popáleninami. Požiarna bezpečnosť by mala byť vedľa kontajnera s vodou alebo pieskom.

sčítanie

Rozsah použitia profilových rúr je dostatočne široký. Vysoké náklady na profesionálne ohýbačky rúrok určené na prácu s týmto materiálom často znemožňujú ich používanie.

Stane sa ťažké pochopiť autorove nápady. Niekedy môže byť situácia uložená iba ohýbaním profilového potrubia vlastnými rukami.

Video v tomto článku zobrazuje príklad ohýbania profilového potrubia.
