Ohýbač rúr pre samotné potrubie

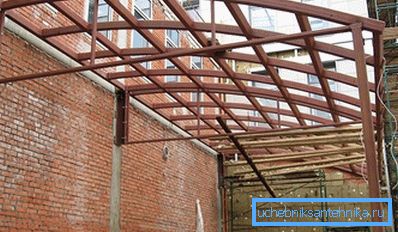

Jedným z najžiadanejších materiálov pri vykonávaní stavebných prác najrôznejších typov sú kovové rúry. Konkrétne ide o obdĺžnikové tvarovky. V domácnosti sa používajú pri výrobe rôznych vzorov z altánov, prístreškov a extenzív. A každý, kto sa s nimi zaoberal, vie, že pomerne často je nutné tieto rúry ohýbať.

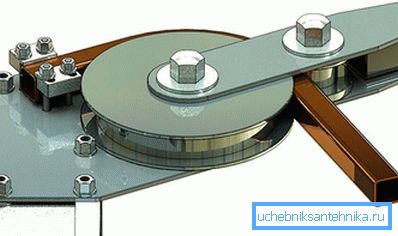

Problém je možné vyriešiť niekoľkými spôsobmi, medzi ktoré patrí jedna z najefektívnejších, medzi ktoré patrí použitie ohýbačky rúrok. Tento špeciálny nástroj nájdete bez problémov na stavebnom trhu. Treba však povedať, že cena takýchto zariadení je často vysoká.

Tip! Ak nehovoríme o profesionálnej činnosti, potom by bolo oveľa účelnejšie, ak chcete, aby sa rúrka ohýbala vlastnými rukami.

Rozsah pôsobnosti

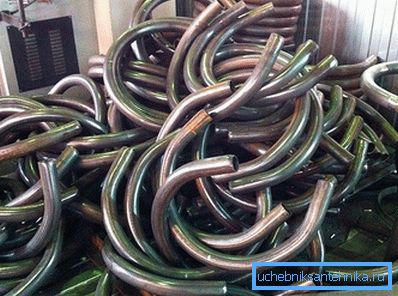

Pre úplné pochopenie problému je potrebné povedať pár slov o tom, kde sa presne používajú ohýbačky. Ako bolo uvedené vyššie, hlavnou aplikáciou týchto zariadení je konštrukcia, kde ohýbanie potrubia je často nevyhnutným krokom. Hlavným problémom je, že bez špeciálnej adaptácie je tento proces mimoriadne ťažko realizovateľný. Je takmer nemožné ohýbať profil bez záhybu steny a akékoľvek iné potrubie. Ale ak používate ohýbačku rúrok, môžete dosiahnuť rovnomerné ohýbanie rúry pod uhlom až 180 stupňov bez akýchkoľvek následných problémov.

Čo sú ohýbačky?

Pokiaľ ide o typy ohýbačov rúrok, je potrebné povedať, že existuje celkom málo odrôd tohto špeciálneho zariadenia a budú sa líšiť rôznymi spôsobmi.

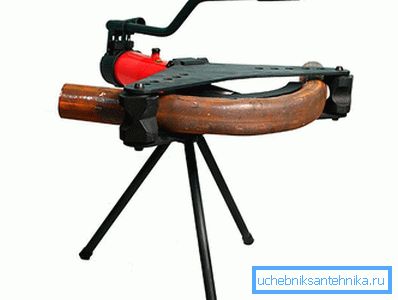

• V prvom rade hovoríme o tom, že môžete nájsť profesionálne modely a možnosti pre hospodárske využitie. Budú sa líšiť nielen rozmermi, ale aj ich pracovným princípom. To znamená, že profesionálne modely sú zvyčajne poháňané elektromotorom a hydraulikou sa používajú počas prevádzky, ale domáce ohýbacie stroje budú s najväčšou pravdepodobnosťou mechanické a pracujú kvôli svalovej sile človeka. Ako je ľahké uhádnuť, ručný ohýbač rúr bude oveľa menší a lacnejší ako jeho profesionálny náprotivok.
• Okrem vyššie uvedených rozdielov je možné uviesť, že ohýbačky rúrok sa líšia priemerom potrubí, s ktorými môžu pracovať.
• Modely sa tiež líšia v spôsobe skladania. Takže je možné rozlišovať ohýbačky rúrok arbaletny, pružiny a typu segmentov.

Princíp činnosti

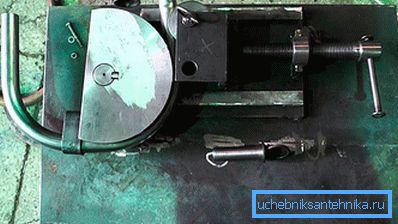

Pred začatím procesu zostavovania nástroja, akým je napríklad ručný ohýbač rúrok, musíme povedať pár slov o tom, na čom spočíva princíp jeho fungovania. Avšak ide o to, že rúrka umiestnená v stroji sa ohýba buď okolo zaoblenej šablóny, ktorá má daný polomer povrchu, alebo ohýbanie nastáva v dôsledku rovnomerného mechanického tlaku na jej povrchu z jednej strany. Vo väčšine prípadov je lepšie, pretože je ľahšie vyrobiť bude druhou možnosťou. O tom, že sa bude diskutovať nižšie.

making

Aby sa vyrobil vysokokvalitný stroj na ohýbanie rúrok, mali by sa práce vykonávať postupne.

výcvik

Tak ako vo väčšine prípadov, ak potrebujete kvalitnú prácu, mali by sa začať starostlivou prípravou. A tu hovoríme nielen o potrebe pripraviť materiály, ktoré budú potrebné, ale stojí za to dbať na to, aby boli k dispozícii všetky potrebné nástroje.

Materiály a nástroje

• Kovový roh. Bude vyrobená zo samotného rámu stroja. Hoci môžete použiť iný materiál, rovnako ako rovnaké tvarovky.
• Budete potrebovať tri otáčajúce sa hriadeľové ložiská. Môžete hľadať ready-made, ale môžete si sami.
• Nebudete môcť robiť bez upevňovacích prvkov, ako sú rôzne skrutky a tyče.
• Bulharčina s rezacími kotúčmi na kov.

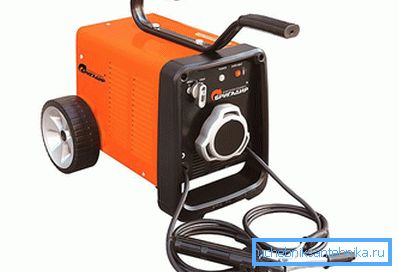

• Zváracie zariadenie.
• Meracie prístroje (ruleta, uhol, úroveň atď.).
• Pracovný nástroj (súprava kľúčov, skrutkovače, kladivo atď.).

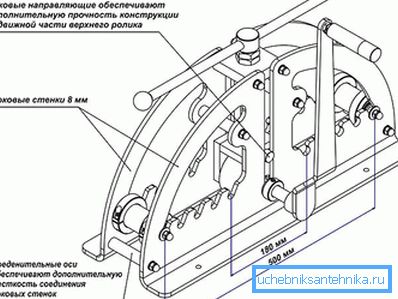

Okrem toho je potrebné nezávisle od novej literatúry čerpať výkresy budúceho prípravku. Preto bude možné v prípravnom štádiu určiť nuansy konštrukcie, čo výrazne urýchli proces okamžitého zhromažďovania.

rám

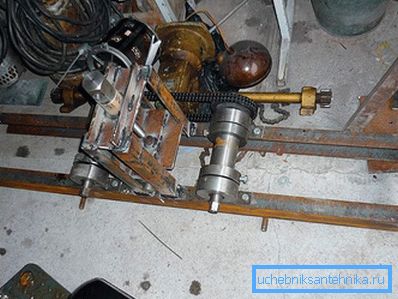

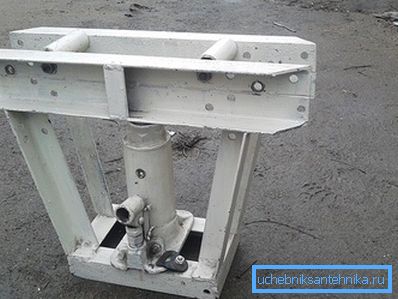

Ak sú dokončené všetky prípravné kroky, môžete pokračovať v práci. Najprv musíte vytvoriť ohýbačku nosných rámov. Nie je nič ťažké. Je vyrobený z kovového uhla alebo rúr. Materiál je rezaný brúsky a konštrukčné prvky sú upevnené zváraním. Je možné dodať, že fyzické rozmery rámu sa dajú vybrať na základe osobných úvah, ale zároveň najoptimálnejšia výška rámu bude, ak je niekoľko centimetrov nad pásom osoby, ktorá má pracovať.

Tip! Ak budeme používať termíny geometrie, potom rámec ako celok je rovnobežnosť. Hoci môžete použiť ďalšie možnosti.

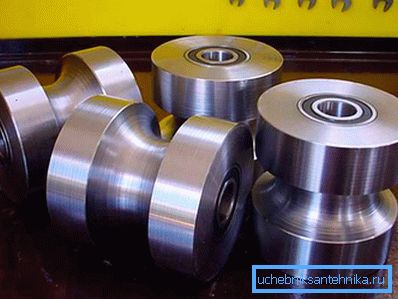

hriadele

Po pripravenosti hlavného rámu sú k nemu pripevnené otočné hriadele. Na tieto účely môžete použiť upevňovacie svorky, ktoré sa buď priťahujú k rámu pomocou skrutiek, alebo sa pripevňujú pomocou zvárania. Všeobecným významom je, že obe hriadele by mali byť pripevnené cez hornú rovinu rámu. Ak sú hriadele vyrobené nezávisle, môžete napríklad uviesť oceľový šrot požadovanej dĺžky, na ktorom sú guľkové ložiská na oboch stranách.

Ďalej je potrebné vytvoriť malú pomocnú konštrukciu pre inštaláciu tretieho hriadeľa. Myšlienka je, že by mala byť inštalovaná takým spôsobom, aby sa mohla pohybovať vo vertikálnej rovine. K tomu je pripevnený k špeciálnemu kovovému rámu s nastaviteľnou výškou. Na tento hriadeľ je pripevnená rukoväť na jeho otočenie. Pre väčšiu spoľahlivosť konštrukcie a uľahčenie práce s prístrojom môžu byť všetky hriadele dodatočne prepojené pomocou reťazového prevodu. K tomu sú hviezdy zvárané na hriadele. Výsledkom je, že keď otočíte jeden z nich, všetky tri sa budú otáčať.

Dokončenie práce

Ako poslednú fázu práce je možné vykonať externé spracovanie celého zariadenia. To sa týka jeho náteru alebo náteru s inou antikoróznou kompozíciou. Pokiaľ ide o výrobu zariadení, ktoré sa používajú predovšetkým kovy, je takéto spracovanie nevyhnutné. Potom je možné ohýbač rúr považovať za pripravený.

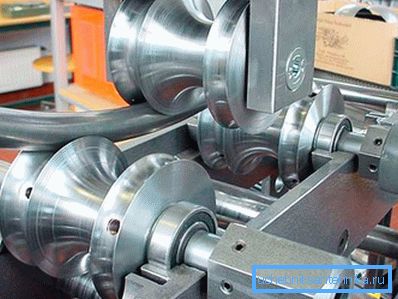

Prístroj bude fungovať nasledovne:

• Hriadeľ namontovaný na statíve stúpa.
• Medzi ňou a dvoma hriadeľmi na ráme je zasunutá rúrka.
• Horný hriadeľ spadá do roviny rúry a je pripevnený miernym tlakom na povrch.
• Pomocou rukoväte sa hriadeľ otáča a potrubie sa pohybuje medzi hriadeľmi a zaberá určité zaťaženie na boku a dosahuje malý polomer ohybu.
• Potom sa hriadeľ trochu viac utiahne a rúrka sa vytiahne v opačnom smere a polomer ohybu sa zvýši.
• Postup sa opakuje, kým potrubie neprijme požadovaný polomer ohybu.

Môžete dodať, že s cieľom zlepšiť adaptáciu a uľahčiť prácu s ním, bude celkom užitočné pripojiť elektrický motor k stroju. Vďaka jeho použitiu sa práca bude vykonávať oveľa rýchlejšie a ľahšie, ale súčasne dôjde k prepojeniu na rozvodnú sieť a ďalšie kilowatty na merači.

Je veľmi jednoduché vytvoriť ručný ohýbač rúrok. Navyše, vďaka tomu môžete ušetriť dosť slušnú sumu, pretože aj keď si kúpite všetky materiály na výrobu, emisná cena bude o niekoľko desiatok tisíc rubľov nižšia ako nákup hotovosti. Ak sú k dispozícii všetky potrebné nástroje a materiály a skúsenosti s týmito záležitosťami sa dá vyriešiť, môže sa cez víkend uskutočniť práca.

Na záver treba dodať, že práca na výrobe ohýbačov rúrok je potenciálne traumatická, a preto sú bezpečnostné predpisy povinné a musia sa striktne dodržiavať.

Prečítajte si články popisujúce iné prevádzky potrubia:

• Ako ohýbať medené potrubie.
• Ako zvárať profilové potrubie.
• Ako variť elektrické zváracie rúry.

video

Autor videí urobil ručný ohýbač rúrok z kovu zakúpeného na prijímacej stanici šrotu. V tomto videu nájdete kompletné pokyny na montáž takého ohýbača rúrok.

Toto video ukazuje, ako vytvoriť jednoduchý ohýbač rúrok v garáži:
