Ohrievací kábel pre potrubia: inštalačné a prevádzkové
V tomto článku budeme hovoriť o tom, čo je vykurovací kábel pre potrubia, aké je jeho zariadenie a ako ho možno použiť, aby sa zabránilo zmrznutiu potrubia. Vzhľadom na klimatické podmienky typické pre prevádzku potrubia v Ruskej federácii je možné zabrániť ich zmrazeniu a následnému zlyhaniu v chladnej sezóne zahriatím prepravovaného kvapalného média.
Použitie špeciálneho vodiča umožňuje nielen vylúčiť pravdepodobnosť vzniku uviaznutia ľadu a zachovať požadované parametre tlaku, ale tiež významne znížiť hĺbku vodovodných potrubí.
Rozmanitosť vykurovacieho kábla
Včasný vykurovací kábel pre rúrky na trhu predstavuje široká škála výrobkov zahraničných a domácich výrobcov. A preto je také dôležité pochopiť, ktorý produkt, na aké účely je určený a čo by sa mal kúpiť, a čo je lepšie odmietnuť.
Bežne je uvedený celý kábel na vykurovacie potrubie:
- odporová modifikácia;
- samočinne upravujúce úpravy.
Oba typy vykurovania majú jedinečné charakteristiky, ktoré je potrebné zvážiť pri výbere a inštalácii. Zvážte technické a prevádzkové charakteristiky obidvoch úprav čo najpodrobnejšie.
Odporový kábel
Odporový kábel na vykurovanie potrubí je jeden, zvyčajne dva, špirálovité tenké vodiče potiahnuté polymérovou izoláciou. Hlavnou výhodou tejto možnosti je rozumná cena.
Dôležité: Predajný kábel je realizovaný segmentmi určitej dĺžky s príslušným odporom. Preto je potrebné ihneď vybrať vhodnú veľkosť, pretože nebude možné nakrájať zakúpený drôt na ľubovoľnú dĺžku.
Jedno vodičové pripojenie sa uskutočňuje z oboch koncov. Silná modifikácia z jedného konca je skratovaná a na druhom konci je spojená s rukami na zdroj napájania. Výber silného drôtu je vhodnejší, pretože potrebuje polovicu viac ako v prípade jednojadrového kábla.
Technologicky vyspelá verzia odporového vykurovacieho vodiča je zónový prierezový kábel. Štruktúru je systém hlavný kábel, pozdĺž ktorého sú umiestnené dva drôty s nízkym odporom.
Medzi týmito drôtmi, v istej vzdialenosti od seba, sú spojené segmenty špirálových vodičov. Zónová úprava vykurovacieho drôtu je drahšia ako zvyčajný analóg, avšak tento drôt môže byť v prípade potreby rezaný v súlade s vhodnou dĺžkou.
Nevýhody odporových káblov zahŕňajú možnosť prehriatia, pravdepodobnosť chladných zón, a to ako na začiatku, tak na konci obvodu.
Spomedzi výhod spoznávame také vlastnosti ako:
- nízka cena;
- dlhodobý konštantný výkon;
- nulová pravdepodobnosť nárazového prúdu;
- jednoduchá inštalácia;
- spoľahlivosť a trvanlivosť systému ako celku;
- prevádzkovú bezpečnosť.

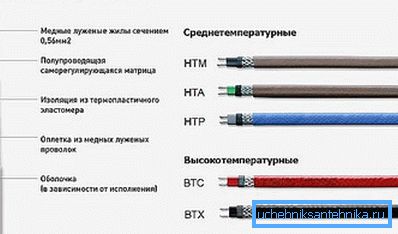

Samoregulačný kábel
Samoregulačný kábel na vykurovanie potrubí pozostáva z dvoch vodičov uzavretých v bežnom polymérovom plášti. V závislosti od zmien teploty okolia je odpor vodičov v dôsledku toho automaticky regulovaný tepelný výkon v každom bode drôtu.
Tento druh kábla je vyrobený prispôsobený špecifickej teplote, napríklad si môžete zakúpiť modifikáciu určenú na teplotu topenia ľadu.
Drôty sú označené príslušným označením, v ktorom sú indikované indikátory ako je výkon bežného meradla pri teplote + 10 ° C a výkon pri mínus teplote okolia.
Káble tohto typu sú hospodárne, spoľahlivé a bezpečné v prevádzke. Drôt môže byť rezaný na požadovanú dĺžku, čo eliminuje plytvanie materiálu počas inštalácie.
Dôležité: Samoregulačné vykurovacie systémy vyžadujú profesionálny prístup k inštalačným prácam. V prípade nedostatočnej kvality montáže koncových a adaptérových objímok je možné zlyhanie celého vykurovacieho systému.
Odporové zapojenie
Tento typ zapojenia funguje ako obyčajný elektrický ohrievač, a preto sa inštalácia a prevádzka prístroja nezdá byť obzvlášť náročné.
Ako už bolo spomenuté, v súlade s metódou pripojenia na napájanie je odporové vedenie rozdelené na jednojadrové a dvojjadrové:

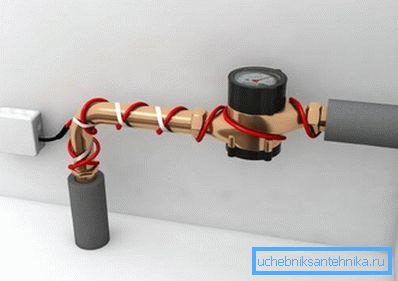

- Jednožilový vykurovací drôt - Jedná sa o jediný vodič, ktorý je izolovaný, je chránený opletením a vrchným polymérovým plášťom a poskytuje požadovaný stupeň tesnosti.
Vzhľadom k tomu, že je kábel pripojený na obidvoch stranách, mal by byť naklonený, takže oba konce sú umiestnené na tom istom mieste, kde je pripojenie vykonané. Najrozumnejším spôsobom inštalácie je montáž na obe strany potrubia.
Jednožiarové odporové vedenie môže byť položené iba zvonka a existuje niekoľko dôvodov, prečo:
- Umiestnenie jednojadrového kábla do dutiny rúry bude mať dvojnásobok objemu, čo pravdepodobne povedie k poklesu tlaku vody a následným zablokovaniam;
- Vnútorné usporiadanie sa s najväčšou pravdepodobnosťou stane preložením drôtu, čo s najväčšou pravdepodobnosťou povedie k jeho prehriatiu a následnému zlyhaniu.

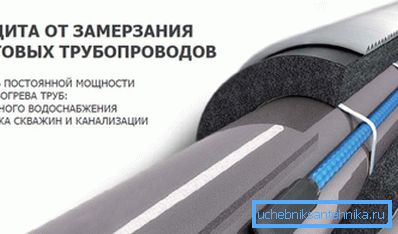

- Predhriatie potrubia dvojitým káblom je rádovo efektívnejší a ľahší.. Vykurovanie sa vykonáva na dvoch žilách, a preto nie je potrebné rozložiť slučku.
Táto výhoda umožňuje umiestniť káble rovnakým úspechom ako z vonkajšieho, tak aj z vnútra potrubia. Vzhľadom na to, že drôty sú spojené v jednej šnúrke, umiestnenie vedenia vnútri rúry neovplyvní tlak a nepovedie k upchávaniu.
Pokyny pre inštaláciu dvojžilového vykurovacieho kábla zahŕňajú vkladanie potrubia do potrubia. Kolmá kohútik sa používa na zasunutie odporového kábla smerom dovnútra. Na to, aby voda prechádzala cez potrubia, nezasahovala von, je na tomto výstupe inštalovaná špeciálna hermetická spojka.
záver
Teraz viete, aké je elektrické vedenie na zahriatie potrubia. Vedené vyššie uvedenými informáciami môžete chrániť potrubie pred mrazom a zabezpečiť maximálnu účinnosť jeho prevádzky.
Viac užitočných informácií o vykurovacích potrubiach nájdete pomocou kábla sledovaním videa v tomto článku.
