Ohrev vodovodných a kanalizačných systémov: metódy a
V akých prípadoch sa používa elektrické vykurovanie vodovodov a odpadových vôd? Aké vykurovacie články môžem použiť? Ako ich správne pripevniť?
Pokúsme sa odpovedať na tieto otázky.
Pri vykurovaní je potrebné
V skutočnosti je odpoveď na túto otázku celkom predvídateľná: nútené vykurovanie je potrebné tam, kde sa potrubia môžu ochladiť pod bodom mrazu počas prevádzky.
Prečo sa to môže stať?
- Ohrievanie vodných potrubí a odpadových vôd musí byť zabezpečené vtedy, keď nie je možné ich umiestniť pod úroveň mrazu.. Typickým príkladom je permafrost: v severných oblastiach krajiny sa krajina často zamrzne cez 3 až 5 metrov a počas leta sa nerozmrazuje.

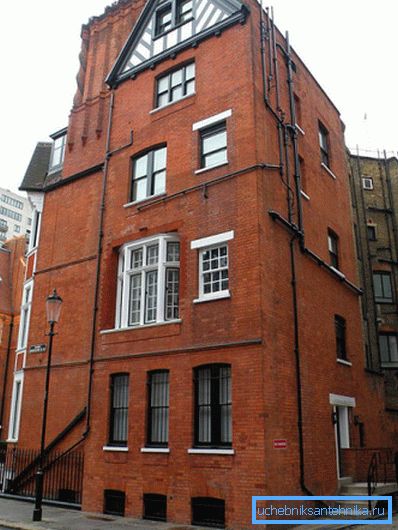

- Teplej klímy, paradoxne, sa tiež inštaluje vykurovaný. Teplé zimy s mimoriadne vzácnymi mrazmi v niektorých prípadoch spôsobujú, že pochované alebo skryté znázornenie komunikácie je jednoducho nepraktické. Takže kanalizácia a voda v podkroví nad kapitálovou štruktúrou je oveľa jednoduchšie roztiahnuť pozdĺž fasády bez poškodenia vnútornej výzdoby domu.
Mimochodom: pokles teploty na 3-5 stupňov mrazu nevedie k zmrznutiu vody v potrubiach. Ako autor opakovane presvedčil, problémy začínajú nočnými mrazmi dosahujúcimi približne 10 stupňov. Dôvodom je vysoká slanosť vody z vodovodu, posun bodu mrazu a horúce odparovanie odpadových vôd.
nástroje
Čo môže byť ohrievač vody a kanalizácie?
Odporový kábel
Najjednoduchším riešením je takzvaný odporový kábel, izolovaný vodič s konštantným odporom. Pri prechode prúdu uvoľní tepelnú energiu, presne sa rovná spotrebovanej elektrickej energii.
To je následne vypočítané ako produkt napätia a prúdu; prúd sa rovná výsledku rozdelenia napätia na celkový elektrický odpor vodiča.
Samozrejme, nastavením dĺžky vykurovacieho telesa so známym odporom je ľahké dosiahnuť pridelenie potrebného tepelného výkonu pre každý bežný meter.

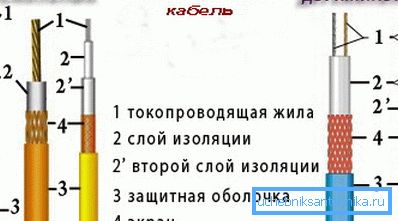

Odporový kábel môže byť buď jednojadrový, zahŕňajúci pokladanie uzatvorenej slučky a silný, vyžadujúci inštaláciu kruhového spoja.
Hlavnou a možno aj jedinou zásluhou riešenia je jej nízka cena. Hlavnou nevýhodou je minimálna flexibilita výberu konfigurácie: kupujúci je nútený používať vykurovací prvok s presne definovanou dĺžkou.
Samoregulačný kábel
Tento problém je veľmi dômyselne vyriešený pri konštrukcii samoregulačného kábla s prierezom viac pripomínajúcim pásik.
Ako je ohrievacia páska pre vodovodné potrubia a kanalizáciu?
- Dva medené vodiče vedúce po celom kábli sú pripojené k nulovým a fázovým kontaktom.
- Medzi nimi je vodivá matrica, ktorá je jednoducho zmesou plastu s vysokým koeficientom tepelnej rozťažnosti a uhoľným prachom.
- Vonku môže byť počas uzatvorenia špirály umiestnený oplet, ktorý chráni elektromagnetické pole.

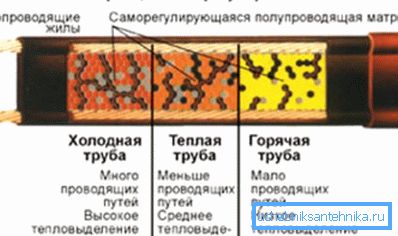

Ako funguje táto schéma?
- Pri napájaní vodivej matrice v dôsledku prechodu prúdu sa začne ohrievať.
- Ak nie je vykurovanie kompenzované intenzívnym chladičom, rozšírenie matrice spôsobí prudký nárast jeho elektrického odporu: častice vodiča sú od seba odstránené. V dôsledku toho sa ohrieva kábel, sekcia. slabšie je vyhrievané.
Čo je dobré?
- Tento kábel je úsporný. V teplom počasí dramaticky znižuje spotrebu energie.
- Nebojí sa prekrývania a miestneho prehriatia, ktoré spôsobujú.
- Napokon, dĺžka vodiča môže byť absolútne žiadna - ak len spotreba energie nepresiahne kapacitu prúdových žilov.

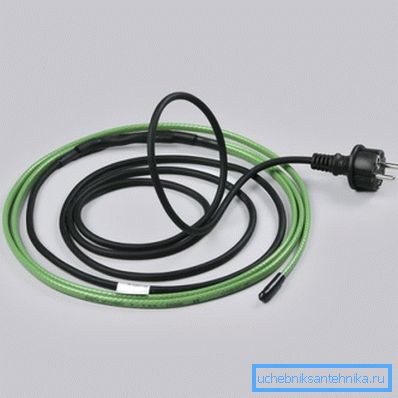

Nuance: pre každú dĺžku musí byť kábel vybavený konektorom - opatrne izolovaným prepojkou. Izolácia pozostáva z niekoľkých teplom zmrštiteľných trubíc, pod ktorými sa pred zmršťovaním nanáša malé množstvo silikónového tmelu.
Okrem toho je druhý koniec kábla dodávaný s drôtom nesúcim prúd a elektrickou zástrčkou; v prítomnosti opletu musí mať zástrčka pozemné kontakty.
Ako si vybrať optimálny výkon samoregulačného kábla?
Hustota výkonu, watty na meter | oblasť použitia |
10 - 16 | Rúry vykurovacej vody s priemerom do 32 mm |
24 | Vyhrievaný priemer kanálu 50 mm |
30 - 40 | Vyhrievaný priemer kanalizácie 110 mm |
montážne
Je ťažké zorganizovať vlastné ruky elektrické vykurovanie potrubia na vodu a kanalizáciu?
Mimo potrubia

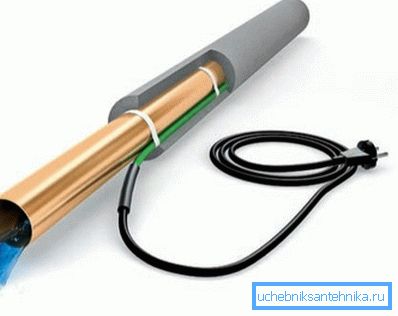

Najjednoduchšia inštalačná príručka sa vzťahuje na položenie vykurovacieho telesa pozdĺž rúry v tepelne izolačnej škrupine. Kábel môže byť položený pozdĺžne alebo zvinutý.
Na upevnenie kábla sa odporúča použiť hliníkovú pásku. Odporúčanie súvisí s tým, že jeho odrazový povrch pomáha znižovať tepelné straty spôsobené infračerveným žiarením.
Avšak: na ohyboch potrubia je lepšie použiť polyetylénové svorky. Samoregulačný kábel je pomerne pružný a keď sa pokúsite naviest do potrubia, jednoducho roztrhne škorcovú pásku.
Exteriérový dizajn je jednoduchý, ale znamená veľké, necielené tepelné straty. Aj v penovej škrupine sa podstatná časť spotreby energie zbytočne rozptýli do priestoru.
Vnútri potrubia
Ohrev inštalácie vnútri potrubia je oveľa efektívnejší, ale vyžaduje riešenie problému utesnenia vstupného bodu kábla. Na tento účel sa používajú špeciálne príslušenstvo s gumovými alebo silikónovými tesneniami: pri utiahnutí spojovacej matice tesnenie tesne utesňuje kábel.
Je možné umiestniť vykurovací kábel do kanalizačnej rúry alebo do septikovej nádrže?
Za normálnych okolností sa to veľmi odrádza. Avšak tu musíte pochopiť jednu jemnosť.
Vonkajší plášť akéhokoľvek vykurovacieho kábla je polyvinylchlorid, ktorý je odolný voči agresívnym médiám, z ktorého sú vyrobené odpadové potrubia. Zmierňovanie tepla je však oveľa menej odolné voči agresívnemu prostrediu odpadových vôd a niekoľko rokov sa v nich jednoducho rozpúšťa.
Odtiaľ - jasný záver: je možné sa zahriať zvnútra a kanalizácie; Káblové objímky sa však musia v žiadnom prípade vysávať mimo neho. Okrem toho nezabudnite na možnosť zablokovania: pri čistení kábla alebo drôtu môže kábel poškodiť.
záver
Na ktoré z spôsobov vykurovania sa zastaví - čitateľ samozrejme bude musieť vybrať sami. K dispozícii sú všetky potrebné informácie.
Ako zvyčajne v tomto článku ponúkne video niekoľko ďalších materiálov. Veľa šťastia!
