Ohrev rúr s vykurovacím káblom: aký je proces

Počas výstavby vidieckych domov by sa mali vopred zabezpečiť všetky opatrenia na izoláciu komunikácií (zakopanie v zemi pod bodom mrazu, izolácia minerálnej vlny, polystyrénová pena, polyetylénová pena), ale niekedy to všetko nie je. Môžete sa stretnúť s plytkým výkopom, potrubím pretekajúcim cez nevykurovanú miestnosť a v takýchto prípadoch môžete byť uložený pomocou vykurovacieho kábla pre potrubia.

Nižšie sa pozrieme na to, čo to je, ako je namontované, a tiež ukáže video v tomto článku.

Izolácia potrubia

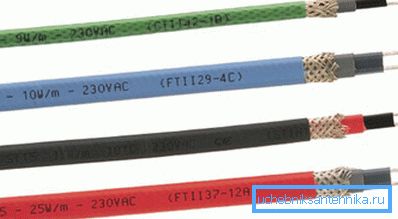

Vykurovací kábel

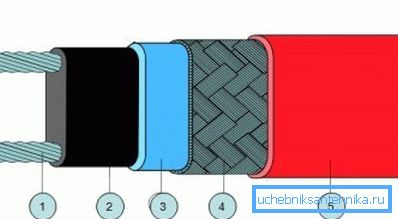

• Samoregulačný vykurovací kábel pre vykurovacie potrubia sa vyrába vo forme pásového ohrievača, kde je polovodičová polymérová matrica zahrievaná dvoma paralelnými vodičmi. Treba poznamenať, že pri inštalácii takého kábla vám inštrukcia umožňuje vyrezať ho na pripojenie na akomkoľvek mieste bez obáv, že tam vznikne studená zóna. Naviac, takáto pásková konštrukcia je schopná regulovať množstvo tepla generovaného každou jednotlivou časťou, a preto takýto kábel nemôže v zásade vyhorenie.
• Vďaka dvojitej izolácii s modifikovaným polyolefínom zariadenie získava mechanickú ochranu (abráziu, náraz), ochranu proti aktívnym chemikáliám, vodotesnosť a vysoké dielektrické vlastnosti.. Treba mať na pamäti, že cena takéhoto odporového zariadenia je oveľa vyššia ako cena PNSV, ale prakticky nie je potrebné neustále monitorovať, pretože úprava sa uskutočňuje sama.

Čo treba zvážiť pri výpočte výkonu

Aby ste si vybrali správne odporové zariadenie, musíte v zásade zohľadniť tri hlavné faktory, a to: 1) výkon tepelnej izolácie treťou stranou; 2) materiál, z ktorého je rúrka vyrobená; 3) priemer potrubia.

Poznámka. Ak ste nainštalovali vykurovací kábel pre prívod vody do potrubia, neznamená to, že už nepotrebuje izoláciu. Pri dodatočnej izolácii s minerálnou vlnou, polystyrénovou penou alebo polyetylénovou penou výrazne zníži tepelné straty, takže náklady na elektrickú energiu budú tiež nižšie.

montážne

Poznámka. Ak ide o vykurovací kábel pre odpadovú vodu vnútri potrubia, môže byť zakúpený s akoukoľvek bundu, ale pre vodovodný systém by mala byť izolácia z fluoropolyméru schválená pre potravinovú vhodnosť.

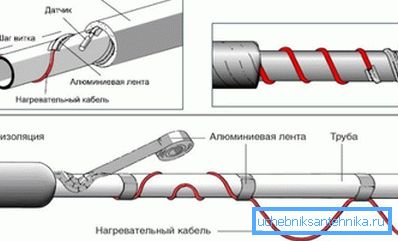

Existujú dva hlavné spôsoby, ktorými je položený samoregulačný vykurovací kábel pre rúry - vnútorná a vonkajšia inštalácia. Ale pre druhú metódu existujú niektoré možnosti, z ktorých jedna je uvedená na hornom obrázku, takže môže byť zviazaná pozdĺž potrubia v singulári v priamke, môže byť položená aj na oboch stranách a navyše je namontovaná vlnovkou alebo špirálou.

Takéto možnosti sa však používajú hlavne iba vtedy, keď sa už vyskytuje odpadová voda alebo voda a problémy s mrazom a navyše sa používa na zimné vykurovanie striech (ochrana proti námraze).

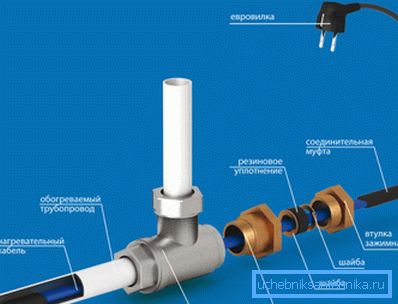

Než si kúpite takéto zariadenie, musíte sa uistiť, že sa predáva spolu so súpravou určenou na jeho rezanie, ktorá zahŕňa spojku a priechodku, ktorá chráni kábel pred prienikom vody do vnútra pod izoláciou. Okrem toho inštalácia vykurovacieho kábla vo vnútri potrubia začína prvou inštaláciou spojky na ňom a potom tesniacou príchytkou, ktorá pevne zapadá do plášťa.

Je to žiaduce, aby ste to urobili skôr, než orezáte konce - týmto spôsobom uľahčíte proces - je to oveľa pohodlnejšie a rýchlejšie.

Po vložení spojky a žľazy s vlastnými rukami môžete začať rezať, a preto budeme musieť ustúpiť od okraja 100-120 mm. Najskôr sme odrezať izoláciu pozdĺž obvodu, ale my to len rozrezať, aby nedošlo k poškodeniu obrazovky - po rezaní, ohýbať kábel na tomto mieste niekoľkokrát a rez bude kompletný.

Potom odrežte izoláciu a odstráňte ju (s okrajom ju môžete oddeliť nožom - je to pohodlnejšie).

Po odstránení izolácie budete mať pred sebou ochrannú opletku, ktorú musíte navinúť a skrútiť do flakónu, ako je to na obrázku vyššie - neskôr ju spojíte so zemou. Teraz je potrebné uvoľniť vykurovacie matrice a urobiť to, ustúpiť od okraja horného rezu 15-20 mm a veľmi opatrne, aby nedošlo k poškodeniu samotnej matrice, obaliť škrupinu po obvode, avšak proces je presne rovnaký ako pri hornej vrstve.

Teraz ste dosiahli samotnú maticu a musíte vyčistiť drôty na pripojenie odstránením škrupiny z nich pomocou noža, ale je to o niečo ťažšie v porovnaní s dvoma hornými izolačnými vrstvami, ktoré ste sa zbavili. Na realizáciu koncipovanej, roztiahnite okraj pásu a veľmi opatrne odstráňte plast, rovnako ako ostriete ceruzku - vidíte fragment procesu v hornej fotke.

Vykonajte takýto pohyb z dvoch strán a jemne ťahajte drôty a roztiahnite ich tak, aby ste mohli odstrániť už nepotrebnú škrupinu - môžete samozrejme rezať matricu pozdĺž stredu, ale vzhľadom na jej tuhosť bude pre vás dosť ťažké.

Teraz dajte špeciálnu dvojkanálovú dýzu zo súpravy na holé drôty, najprv však vyplňte tesniaci materiál do otvorov, aby sa zabezpečila vodotesnosť (po inštalácii znovu pridajte tmel do otvorov). Na každom jadre (vrátane obrazovky) umiestnenom na plastových rúrkach z tej istej súpravy a na koncoch jadier sú kovové rúrky, ktoré upínate pomocou klieští alebo svorkovnice.

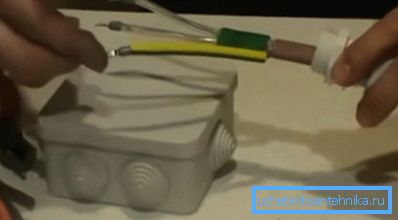

Teraz je kábel pripravený na pripojenie k štítu alebo špeciálnemu kufríku, ako na hornej fotografii.

Poznámka. Zadný koniec kábla musí byť zapečatený. Za týmto účelom odstráňte 20-25 mm vrchnej izolácie, ponechajte tam 5 - 7 mm obrazovky a skráťte jeden z matricových drôtov o 5 mm - nedôjde ku skratu.

Zhora kladiete zo zostavy tepelné zmrštenie a zahrejte ho.

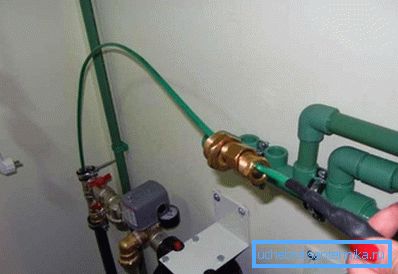

Teraz musíte vytiahnuť samoregulačný vykurovací kábel vo vnútri potrubia cez spojovací odpal, pripojiť svorky a zem na zdroj napájania a proces ohrevu začne.

záver

Celá inštalácia vykurovacieho kábla v potrubí netrvá veľa času - jeho rezanie si vyžaduje oveľa väčšiu pozornosť a náklady na prácu. Presne to isté platí pre pripojenie ohrievača pásu a jeho inštaláciu na strechu (zistite, ako je kábel položený v rúrkach rôznych typov).
