Oceľové zvárané pozdĺžne potrubia

24-08-2018

Skúmavky

Oceľové pozdĺžne elektrické zvárané rúry sú jedným z najbežnejších materiálov pri kladení plynovodov, vodovodných potrubí, vykurovacích systémov a iných potrubí. Ďalej sa bližšie pozrieme na vlastnosti týchto rúrok, ich typy a oblasti použitia.

Typy oceľových rúrok

Po prvé, oceľové rúry môžu mať niekoľko typov:

Elektrické zváranie - mať zvar. Táto výrobná metóda je najjednoduchšia a najlacnejšia.

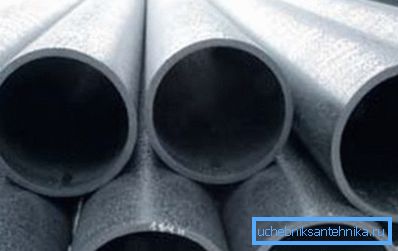

Bezšvové - tento typ zahŕňa výrobky valcované za tepla a valcované za studena vyrobené z pevných kovových predvalkov.. Táto technológia je zložitejšia a drahšia, ale umožňuje získať výrobky s vysokou presnosťou tvaru a mechanickej pevnosti.

Elektrické výrobky sú rozdelené do dvoch typov:

Spiral-šev - šev nemá vzhľad spirály. Táto metóda vám umožňuje dosiahnuť dobrú pevnosť v ťahu.

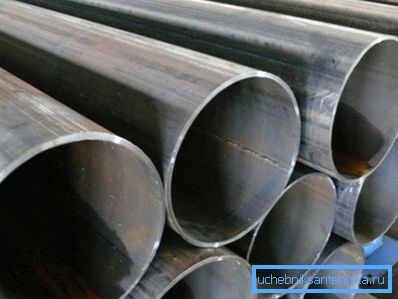

Elektrický zváraný rovný šikmý profil má pozdĺžny šev. Tieto produkty sú všestrannejšie a bežnejšie. Pri ich použití je väčšina vodovodov dokončená.

Špeciálne funkcie

GOST 10705 91 pre oceľové pozdĺžne potrubia s elektrickým zváraním umožňuje ich výrobu s priemerom od 450 do 1420 mm.

Okrem toho existujú štyri formy ich prierezu:

štvorec;
obdĺžnikový;
kolo;
Oval.

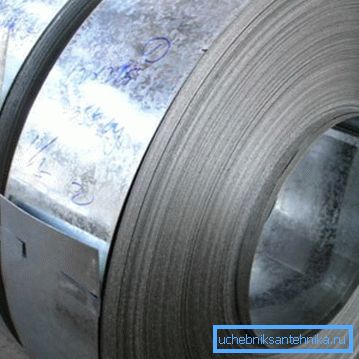

Spravidla východiskom pre tieto výrobky je pás - to je plechová alebo oceľová páska, ktorá sa na špeciálnych strojoch ohne do rúrky.

Podľa GOST je tento výrobok vyrobený z uhlíkovej a nízkolegovanej ocele týchto typov:

dobrá;
semikilled;
Varu.

Pri výbere je potrebné mať na pamäti, že charakteristiky sortimentu týchto výrobkov sú pomerne heterogénne. Preto GOST 10706 76 pre oceľové elektricky zvárané pozdĺžne zvárané rúry ich rozdelí do štyroch skupín:

Skupina A	Zahŕňa výrobky, ktoré sa bežne používajú pri vysokých mechanických zaťaženiach, napríklad pri konštrukcii.
Skupina B	Sú odolné voči chemickým útokom, preto sa používajú pri stavbe potrubí na prepravu rôznych chemických látok.
Skupina B	Vlastní kvalitné výrobky obidvoch vyššie uvedených skupín.
Skupina G	Výrobky sú vysoko odolné voči vonkajšiemu a vnútornému tlaku.

charakteristiky

Podľa GOST 10704 91 pre pozdĺžne elektrické zvárané rúry môžu mať nasledujúce parametre:

Hrúbka steny	Od 1 mm do 10 mm. Hrúbka steny sa vyberá v závislosti od priemeru.
priemer	Ako bolo uvedené vyššie, tento parameter sa pohybuje od 10 do 1420 mm.
dĺžka	Nezmeraná dĺžka s priemerom menším ako 30 mm môže byť najmenej 2 metre, s priemerom 30 - 70 mm, tento parameter je najmenej 3 metre. S priemerom 70 - 152 m - dĺžka je povolená od 4 metrov a viac ako 152 mm - od 5 metrov a viac. Rozmerová dĺžka závisí aj od priemeru výrobku. S prierezom do 70 mm, je 5-9 m a až 219 mm - kolíše do 6-9 m. Podľa normy GOST 10705 80 pre pozdĺžne potrubia s priemerom do 530 mm, pri výrobkoch s prierezom 426 mm je rozsah dĺžky v rozmedzí 10-12 m. Rúry väčšieho priemeru sú len nepresné.

Tieto pozdĺžne trubky sa dodávajú v dvoch triedach presnosti:

S orezávaním koncov - s tým sú odstránené ostrice.
Žiadne orezanie - žiadne otryskávanie nebude odstránené.

Podľa normy GOST 10706 91 pre tento výrobok maximálna možná odchýlka jeho dĺžky závisí od triedy presnosti. Pre prvú triedu je táto hodnota +15 mm a pre druhú - +100 mm.

dôstojnosť

Medzi výhody elektricky zváraných rúrok patria nasledujúce body:

Rozsiahly produktový mix vďaka výrobnej technológii.
Maximálny priemer môže byť 1,4 metra (hrúbka steny v tomto prípade je 32 mm), zatiaľ čo valivé analógy môžu mať priemer nie väčší ako 550 mm.
Hmotnosť oceľového elektricky zvareného pozdĺžneho potrubia je relatívne malá v porovnaní s valcovacím analógom, čo zjednodušuje prepravu a inštaláciu.
Dobrá pevnosť, ktorá umožňuje, aby potrubie odolalo mechanickému namáhaniu a vysokému vnútornému tlaku v systéme.
Väčší objem s rovnakým priemerom v porovnaní s valcujúcimi sa analógmi. To umožňuje čerpanie väčšieho množstva plynu do potrubia.
Nízka cena v porovnaní s inými typmi oceľových rúrok.

Tip! Montáž potrubia sa vykonáva pomocou zváracieho stroja. Máte schopnosť pracovať s týmto nástrojom, môžete to urobiť sami.

nedostatky

Nevýhody produktov zahŕňajú:

Pomerne vysoký koeficient drsnosti v dôsledku prítomnosti zvaru.
Nižšia pevnosť v porovnaní s valcovými analógmi, čo je tiež dôsledkom prítomnosti zvaru.

Výrobné funkcie

Ako bolo uvedené vyššie, materiálom na výrobu výrobkov tohto typu je pásik, ktorý je dodávaný vo forme valcov.

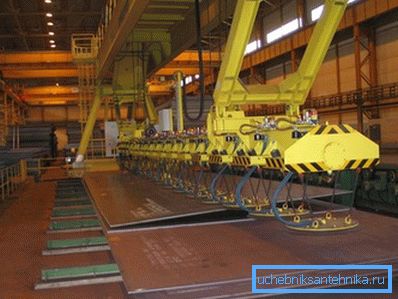

Výrobná technológia je nasledovná:

Po prvé, materiál je pripravený - rozvinutý a narezaný na pásy.
Potom sa pásy preložia do pásky. Treba poznamenať, že tento proces je spojitý, takže táto páska sa nazýva aj nekonečná.

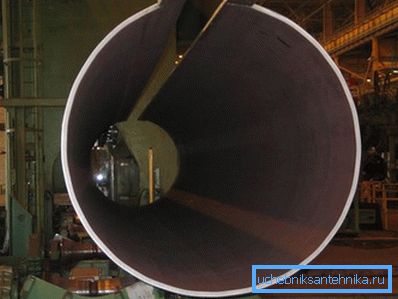

Potom sa na frézkách vytvára polotovar s otvoreným švom a kruhovým prierezom.
Ďalej sa zvar zvaruje elektrickým zváraním. V súčasnosti existujú štyri spôsoby zvárania, z ktorých každý má svoje vlastné výhody a nevýhody. Pri výbere metódy je prioritou spoľahlivosť a trvanlivosť, pretože tieto ukazovatele určujú triedu produktu.

Hotový výrobok je kalibrovaný, čo umožňuje získať presný priemer a hrúbku stien.
Zváranie sa monitoruje pomocou vírivých bodov alebo ultrazvuku. Táto fáza je veľmi dôležitá, pretože trvanlivosť produktu závisí od zvaru.
Poslednou etapou je rezanie hotových výrobkov do segmentov požadovanej dĺžky, ktoré sú následne odoslané do skladu.

Venujte pozornosť! Na samom konci výrobného procesu sú výrobky označené. Značka výrobku informuje o svojich geometrických parametroch, type použitého stavebného materiálu a triedu presnosti výrobného procesu.

GOST 10704 76 pre tento typ rúr kontroluje ich mechanické vlastnosti. Zároveň sa nevykonáva chemická kontrola produktov.

oblasť použitia

Rozsah predmetných výrobkov je dosť rozsiahly.

Najčastejšie sa používa v nasledujúcich oblastiach:

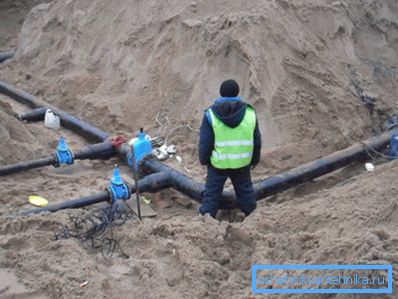

Prívod vody - môže byť použitý pre prívod teplej a studenej vody, pretože kov nie je náchylný na extrémne teploty a tlak. (Pozri tiež článok Distribúcia vodovodných potrubí: funkcie.)
Vykurovacie systémy - výrobky sa široko používajú pri výstavbe mestských a miestnych vykurovacích telies. Navyše v prípadoch, keď teplota chladiacej kvapaliny presahuje 95 stupňov Celzia, je dovolené používať len oceľové materiály. Navyše vysoká tuhosť krúžku a dobrá odolnosť voči pozdĺžnemu zaťaženiu spôsobujú, že taká rúrka je takmer ideálnym stúpacím otvorom pre vertikálne vedenie.

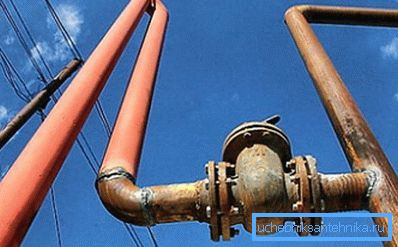

Plynovod a ropovod - popularita príslušných výrobkov v tomto odvetví je spôsobená jeho odolnosťou voči chemickému agresívnemu prostrediu a jeho schopnosti odolávať vysokému tlaku (až 16 MPa).

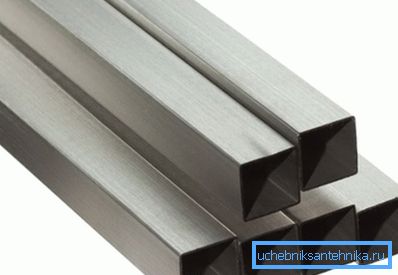

Výrobky patriace do prvej triedy presnosti sa používajú v strojárstve a konštrukcii. Je pravda, že v stavebníctve častejšie nepoužívajú okrúhle, ale štvorcové rúry, pretože majú lepšiu pevnosť a tuhosť.

Venujte pozornosť! Pokyny na inštaláciu oceľových potrubí zahŕňajú prípravu okrajov na spojoch pri zváraní potrubí, čo umožňuje zabezpečiť dokonalé spojenie profilov na zváranom spoji. Ak je hrúbka steny väčšia ako 3 mm, uhol skosenia by nemal prekročiť 45 stupňov.

Tu sú možno všetky hlavné body, ktoré možno povedať o tomto druhu potrubia.

záver

Elektricky zváraná pozdĺžna trubka je univerzálny výrobok, ktorý sa používa v rôznych prevedeniach. Rozsiahly rozsah ich aplikácie súvisí s dobrým výkonom a relatívne nízkymi nákladmi v porovnaní s podobnými výrobkami.

Z videa v tomto článku môžete získať viac informácií o tejto téme.
