Oceľové profilované potrubie: aplikácia, normy, rozchod
Na čo sa používajú rúrky? Aké sú v súčasnosti platné normy a GOST pre profilované oceľové rúrky? S akými veľkosťami sú tieto výrobky vyrobené? Hľadať odpovede.
prihláška

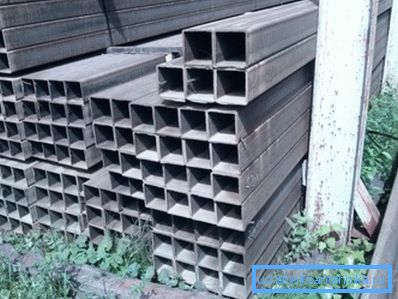

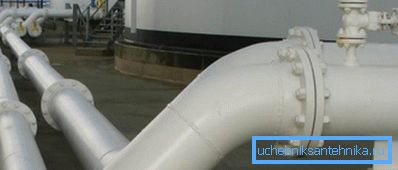

Aplikácie okrúhlych a profilovaných rúr sú oddelené mnohými vlastnosťami výrobkov, ktoré priamo vyplývajú z tvaru ich profilu. Rozsah použitia okrúhlych rúr je doprava kvapalín a plynov, vrátane tých s pretlakom.
Existujú dva dôvody:
- Okrúhly tvar poskytuje maximálnu prierezovú plochu a teda maximálny výkon pri pevnom obvode.
Venujte pozornosť! Čím je väčší obvod rúry (obvod alebo obvod), tým väčšia je cena za meter s pevnou hrúbkou steny.
- Kruhová časť okrem toho poskytuje maximálnu pevnosť v ťahu s nadmerným vnútorným tlakom. Všimnite si, že toto je priamy dôsledok prvého postulátu: vnútorné prostredie tlačí steny silnejšie, tým väčšia je ich oblasť; plocha s pevnou dĺžkou je minimálna len pri okrúhlej rúrke.
Tvarované rúry - štvorcové a obdĺžnikové sa používajú tam, kde je potrebná maximálna tuhosť s minimálnou hmotnosťou. Aký je vzťah medzi profilom profilu a tuhosťou?
Dovoľte mi vysvetliť s príkladom malého experimentu z kurzu zo sólistskej školy, ktorý je ľahko spojený s vašimi vlastnými rukami.
- Z tenkej lamely na štyroch kolíkoch zostavíme obdĺžnikový rám, ktorý sa hodí na papier formátu A4. Nie je ťažké odhadnúť, že rám položený na stôl, keď je aplikovaná malá sila v horizontálnej rovine, sa ľahko zmení na kosoštvorcový tvar s ľubovoľnými uhlami.
- A teraz vložíme do rámčeka papierový list a po zaschnutí lepidla sa pokúsime znovu otočiť obdĺžnik na kosoštvorec. Tip: Uplatnenie možného úsilia dospelého v rovnakej rovine nebude úspešné.
V proftrubovej stene, ktorá je rovnobežná so smerom ohýbania, hrajte úlohu notorického listu papiera. Neumožňujú ohýbať rúrku napriek svojej malej hrúbke a rozmerom: oceľ je stále oveľa silnejšia ako papier trhaním.
Rozsahy proftruba sú veľmi početné.
Tu sú niektoré príklady:

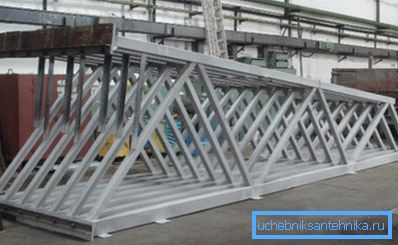

- Nosné nosníky a regály z kovových konštrukcií.
- Zábradlia a zábradlia zábradlia.
- Rámy skleníkov a prístreškov z potrubí.
Regulačné dokumenty
Zoznam
Existujú tri hlavné dokumenty, ktoré regulujú výrobu zaujímavých výrobkov.
- GOST 13663-86 pre oceľové rúry obsahuje technické požiadavky na výrobu.
- Rad štvorcových oceľových rúr je obsiahnutý v štandardnom čísle 8639-82.
- Rozsah obdĺžnikových rúrok sa odoberá podľa GOST 8645-68.

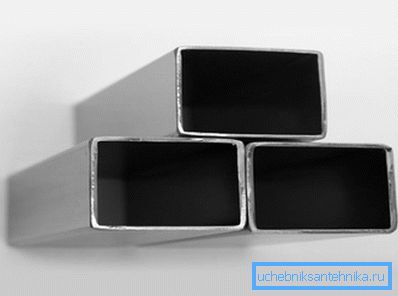

Je zvedavé: napriek iným technickým požiadavkám na výrobu z hľadiska veľkosti sa nerezové profilové potrubie vyrába podľa rovnakých noriem ako potrubie vyrobené z nehrdzavejúcej ocele - GOST 8639-82 a 8645-68.
Poďme sa pozrieť na obsah dokumentov.
Technické podmienky
Podľa dokumentu môže byť potrubie vykonané štyrmi spôsobmi:
| Výrobná technológia | Stručný opis |

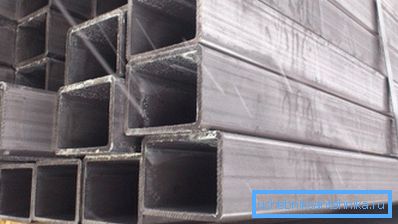

| Valcované za tepla | Valcovitý polotovar sa zahreje nad rekryštalizačnú teplotu a prešíva sa a prechádza do dutého valca. Potom sa v tavenine valí v horúcom stave a získa požadovaný tvar. |
| tvarované za studena | Šitý obrobok sa ochladí a potom sa podrobí deformácii a kalibrácii. |
| elektricky | Plochý pás sa valcuje do štvorca alebo obdĺžnika, potom sa pozdĺžny šev varí vysokofrekvenčnými prúdmi alebo elektrickým oblúkom. |
| Zvárané elektrické za studena | Plochý pás je zvarený do guľatých rúrok, ktoré sú deformované valcami. |
Produkty môžu byť štandardizované chemickým zložením ocele alebo mechanickými vlastnosťami.

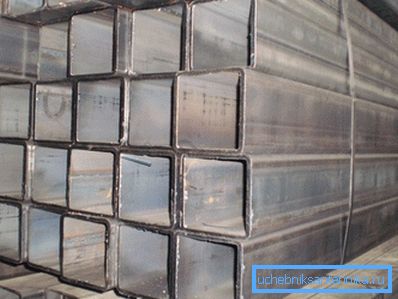

Prítomnosť trhlín, západy slnka a nedostatky na povrchu potrubia nie je povolená; sú povolené len malé zuby a škrabance, ktoré nerozširujú rúrku nad maximálne tolerancie, na vnútornej strane elektrického zváraného potrubia je povolená zvyšná časť otvoru (konvexný zvar).
V procese testovania sa vykonávajú merania a testovanie:
- Vonkajšie rozmery.
- Hrúbka steny
- Konkávnosť.
- Dĺžka.
- Zakrivenie.
- Krútenie.
- Schopnosť odolávať preťahovaniu a v niektorých prípadoch hydraulickému tlaku.
- Chemické zloženie
Pokyny na vykonanie samotných testov v GOST neexistujú; obsahuje však odkazy na iné štandardy, v ktorých sú uvedené príslušné metodiky.
výber
GOST 8639-82
Takže aké sú rozmery oceľových štvorcových rúrok:
| Vonkajšia veľkosť, mm | Hrúbka steny mm |
| 10 | 1.0 |
| 15 | 1,0, 1,5 |
| 20 | 1,0, 1,5, 2,0 |
| 25 | 1,0, 1,5, 2,0, 2,5, 3,0 |
| 30 | 2,0, 2,5; 3,0; 3,5; 4.0 |
| 35 | 2,0; 2,5; 3,0; 3,5; 4,0; 5.0 |
| 40 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6.0 |
| 42 | 3,0; 3,5; 4,0; 5,0; 6.0 |
| 45 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8.0 |
| 50 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8.0 |
| 60 | 3,5; 4,0; 5,0; 6,0; 7,0; 8.0 |
| 70 | 4,0; 5,0; 6,0; 7,0; 8.0 |
| 80 | 4,0; 5,0; 6,0; 7,0; 8.0 |
| 90 | 5,0; 6,0; 7,0; 8.0 |
| 100 | 6,0; 7,0; 8,0; 9.0 |
| 110 | 6,0; 7,0; 8,0; 9.0 |
| 120 | 6,0; 7,0; 8,0; 9.0 |
| 140 | 6,0; 7,0; 8,0; 9.0 |
| 150 | 7,0; 8,0; 9,0; 10.0 |
| 180 | 8,0; 9,0; 10,0; 12,0; 14.0 |
GOST 8645-68
- Minimálna štandardná veľkosť stanovená normou je 10 x 15 mm s hrúbkou steny 1,0, 1,5 a 2,0 mm. Maximálne rozmery sú 180 x 150 mm so stenami 8,0, 9,0, 10,0 a 12,0 mm.
- Norma zabezpečuje výrobu rúrok špeciálnych rozmerov od 28x25 do 230x100 mm. Maximálna hrúbka steny môže dosiahnuť impozantný 20 milimetrov.
záver
Dúfame, že čitateľ nie je unavený množstvom suchých čísel a materiál, ktorý mu bol ponúknutý, bude užitočný. Ako vždy, dodatočné tematické informácie nájdete vo videu v tomto článku. Veľa šťastia!
