Napriek rozširovaniu moderných kompozitných materiálov zostáva oceľ v dopyte pri výrobe potrubí na rôzne účely. Aké sú priemery oceľových rúr podľa GOST? Vo všeobecnosti, aké normy upravujú ich produkciu? Kde a prečo sa používajú vhodné výrobky? Poďme to prísť na to.

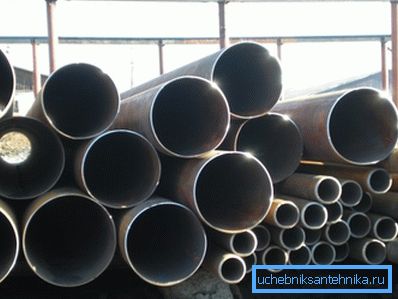

Oceľové rúrky na sklade.

Regulačné dokumenty

Začnime so zoznamom štandardov, ktoré musíme študovať.

  • Podľa GOST 3262-75 sa vyrábajú výrobky pre vodovodné a plynovody.
  • Čerpadlá a potrubné potrubia (NKT) sú namontované z valcovaného kovu vyrobeného v súlade s GOST 633-80.
  • Rozsah bezšvíkových rúrok valcovaných za tepla je obsiahnutý v štandardnom čísle 8732-78.
  • Pre deformované výrobky za studena sa normalizuje podľa GOST 9734-75.
  • Zvárané potrubia pre plynové a olejové vedenia sa vyrábajú podľa GOST 20295-85.
  • Nakoniec sa oceľové rúry veľkých priemerov pre plynovody, ropovody a ropovody vyrábajú v súlade s GOST R 52079-2003.

Upozorňujeme, že tento zoznam netvrdí, že pokrýva všetky oblasti výroby. Zámerne sme vylúčili niektoré špecifické produkty, ako sú obložkové rúry alebo trubkové rámy pre automobilový priemysel.

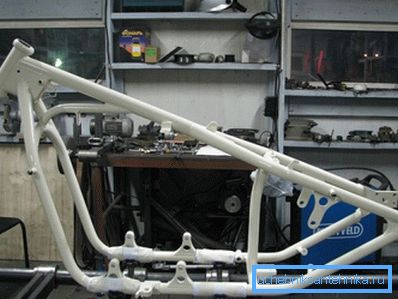

Rámy motocyklov a motorových vozidiel sú vyrobené z rúrok vyrobených podľa osobitného štandardu.

Veľkosti a aplikácie

Takže, aké sú priemery oceľových rúrok v súlade s týmito dokumentmi? Za akým účelom sa používa potrubie?

GOST 3262-75

Úplný zoznam veľkostí, ktoré štandard poskytuje, je pomerne malý, takže ho dáme v plnom rozsahu.

Podmienečný preukaz Vonkajší priemer Hrúbka steny rúry
svetlý obyčajný posilnená
6 10.2 1.8 2.0 2.5
8 13.5 2.0 2.2 2.8
10 17.0 2.0 2.2 2.8
15 21.3 2.5 2.8 3.2
20 26.8 2.5 2.8 3.2
25 33.6 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48.0 3.0 3.5 4.0
50 60.0 3.0 3.5 4.5
65 75.5 3.2 4.0 4.5
80 88.5 3.5 4.0 4.5
90 101.3 3.5 4.0 4.5
100 114,0 4.0 4.5 5.0
125 140,0 4.0 4.5 5.5
150 165,0 4.0 4.5 5.5

Výrobky je možné vyrobiť z antikorózneho zinkového povlaku a bez neho. Okrem toho je možné ich dodávať s nasekanými alebo ryhovanými niťami.

Rozsah - distribúcia vody, plynu a kúrenia v bytových, kancelárskych a výrobných budovách.

Uveďme niekoľko príkladov použitia.

  • Priemerný priemer 15 mm je potrebný ako prívod vody a vnútorné pripojenie plynu.
  • Oceľová rúra s priemerom 20 mm sa používa ako zdroj pre radiátory.
  • Na inštaláciu vykurovacích potrubí sa používa oceľová rúra 25 mm.
  • Oceľová rúra 40 mm je vhodná na stáčanie ohrevu a prívodu vody.
  • Oceľové potrubie s priemerom 125 mm je vhodné na inštaláciu potrubia na teplú vodu a niekoľko desaťročí predtým - a potrubia studenej vody.

Ako odkaz: oceľové potrubie s priemerom 8 mm, 6 a 10 mm, ak sa používa vo vodných a plynových potrubiach, je neskutočne skryté. V bohatej praxi majstrov nášho projektu tieto rozmery nikdy nesplnili.

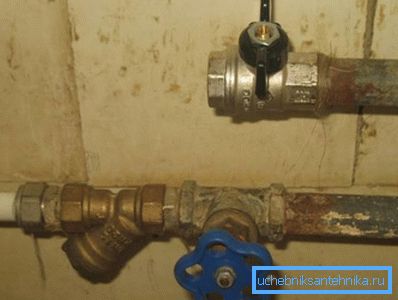

Minimálna použiteľná veľkosť je DN15.

Cena potrubia VGP je jedným z najnižších medzi všetkými valcovanými rúrkami vďaka použitiu lacných ocelí a výrobnej technológii: vysokofrekvenčné prúdy sa používajú na zváranie, čo zaisťuje minimálne časové náklady na meter.

GOST 633-80

Zoznam sortimentu stanoveného v tomto regulačnom dokumente nie je ani veľký.

Menovitý priemer, mm Hrúbka steny mm
27 3.0
33 3.5
42 3.5
48 4.0
60 5.0
73 5,5; 7.0
89 6,5; 8.0
102 6.5
114 7.0

Čo iné je užitočné vedieť o výrobkoch vyrábaných podľa noriem tohto štandardu:

  • Podľa výrobnej technológie môžu byť iba a výlučne bezšvíkové, to znamená, že nie sú získané skrúcaním plochého polotovaru (pásu), ale blikaním pevného oceľového valca (tyče). Tento výrobný postup poskytuje výrazne väčšiu odolnosť voči vnútornému hydraulickému tlaku: elektrický zvarový spoj je vždy nižší ako pevnosť celého kovu.
  • Rúrka sa vyrába ako hladká (pod spájaním spojok) a bez spojky s koncami pristávajúcimi vonku.

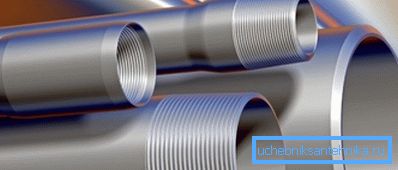

Niekoľko spôsobov pripojenia hadičiek.
  • Výrobky so skrutkami a spojkami bez spojky musia odolávať hydraulickým skúškam; súčasne je vnútorný tlak počas testovania viazaný na veľkosť potrubia a pohybuje sa od 375 do 1250 kgf / cm2.

Pre porovnanie: tlak vody na výstupe banských monitorov dosahuje trikrát menšie hodnoty - nie viac ako 400 kgf / cm2. Prúd takého monitora ľahko odstráni kamene.

Použitie potrubných rúr prevažne prechádza na výrobu ropy a zemného plynu: slúži na čerpanie prírodných uhľovodíkov a vytváranie tlaku v nádržiach.

GOST 8732-78

Bezšvová rúrka valcovaná za tepla môže mať priemer od 20 do 530 mm s hrúbkou steny od 1,08 do 75 milimetrov.

Technológia výroby v stručnosti je nasledovná:

  1. Valec valcov sa zahrieva v indukčnej peci na teplotu, pri ktorej sa oceľ stáva plastovou.
  2. Na prepichovacom mlyne sa mení na rukáv - dutý valec.

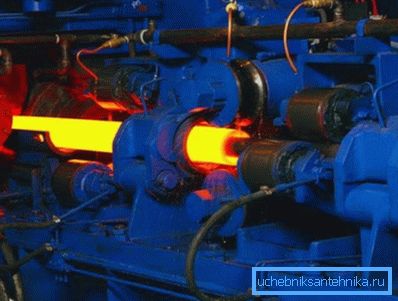

Firmvérový firmvér.
  1. Po opätovnom zahrievaní obrobok, opotrebovaný na tŕne, prechádza postupnosťou valcov, čo znižuje jeho vonkajší priemer.
  2. Po ochladení je hotové potrubie narezané na segmenty a po prechode je kontrola kvality zaslaná do skladu hotových výrobkov.

Produkcia zo zrejmých dôvodov má najvyššiu energetickú náročnosť. Navyše vďaka hrubým stienám výrobku sú extrémne masívne: ak vystužené oceľové potrubie o veľkosti 65 mm váži 7,88 kg / lineárny meter, potom sa jeho horúce deformované 63,5x14 v priemere najbližšie k priemeru 17,09.

Kde sa používajú výrobky valcované za tepla? Je jasné, že vlastnou rukou nie je budovanie letného systému zásobovania vodou: ich sila tu je zjavne neprimeraná. Hlavnými oblasťami použitia sú vysokotlakové potrubia a hydraulické systémy.

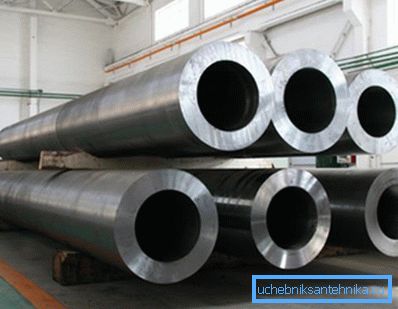

Obraz vám umožňuje odhadnúť hrúbku steny.

GOST 8734-75

Spôsob deformácie za studena sa líši od valcovania za tepla len tým, že po prebodovacej stolici sa puzdro ochladí a ďalšie operácie prebiehajú pri teplote, ktorá je značne pod bodom rekryštalizácie ocele.

Keďže sa počas valcovania kovu nevyhnutne nahromadí vnútorné napätie, inštrukcia o výrobnej technológii obsiahnutá v jednej z príslušných noriem vyžaduje povinné tepelné spracovanie valcovaného kovu po valcovaní: oceľ sa zahrieva a pomaly ochladzuje, získava viskozitu a ťažnosť.

Ktoré veľkosti sú v štandarde napísané:

  • Priemer - od 5 do 250 mm.
  • Hrúbka steny - od 0,3 do 24 mm. V tomto prípade niekoľko možností zodpovedá rovnakému priemeru: povedzme, že oceľová rúrka 200 mm môže mať steny od 3 do maximálne 24 mm a oceľové potrubie 110 mm - od 1,5 do 18.

Rovnako ako výrobky za tepla valcované za studena sa používajú tam, kde je potrebná maximálna odolnosť voči hydraulickému tlaku s minimálnou hmotnosťou.

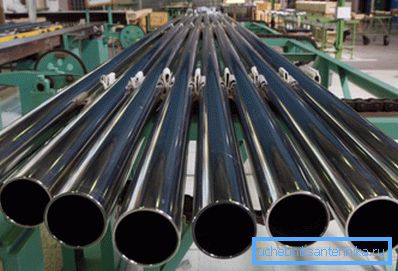

Vo foto-studené valcované rúry pred rezaním pozdĺž dĺžky.

GOST 20295-85

Norma stanovuje výrobu pozdĺžnych a špirálovito zváraných výrobkov s vonkajším priemerom od 159 do 8220 mm so stenami 3 - 12 mm.

V tomto prípade štandard obsahuje odporúčania týkajúce sa spôsobu výroby pre rôzne veľkostné rozsahy:

  • S priemerom 159 - 426 je povolené používať zváranie s vysokofrekvenčnými prúdmi.
  • Elektrické oblúkové spájanie spirálových spojov je možné použiť v rozmedzí 159-820.
  • Pozdĺžne oblúkové zváranie platí pre veľkosti 530-820.

GOST R 52079-2003

Posledný dokument v našom zozname poskytuje priemery od 114 do 1420 mm so stenami od 3 do 21. A v tomto prípade je možné použiť vysokofrekvenčné zváranie s jedným pozdĺžnym švom (rozmery 114-530), zváraním so spirálovým oblúkom (159-1420) a pozdĺžnym zvarom s jedným alebo dvoma pozdĺžnymi švami (530 - 1420 mm).

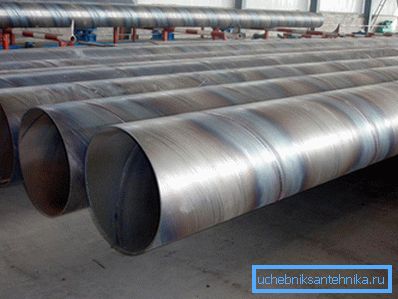

Špirálový šev poskytuje väčšiu ako priamu pevnosť v ťahu.

záver

Ako sme už uviedli, náš zoznam regulačných dokumentov netvrdí, že je úplný. Napríklad oceľová rúrka s priemerom 300 mm nezodpovedá žiadnemu z uvedených rozsahov; Avšak v skutočných cenách výrobcov a predajcov to je.

Ako vždy, čitateľ nájde ďalšie informácie vo videu v tomto článku. Veľa šťastia!
