Oceľové obdĺžnikové potrubia - technické informácie a

Pri spomínaní potrubia prichádza do mysle najprv produkt kruhového prierezu, ktorý sa používa pri pokládke vodovodov, kanalizácie a vykurovania. Ale dopyt a rúrky, ktorých tvar sa líši od kruhu, obzvlášť obdĺžnikový. Aby ste si vybrali správne potrubie, je užitočné zoznámiť sa s regulačnými požiadavkami a pravidlami označovania.

Všeobecné informácie

Štvorcové a obdĺžnikové profily sa nikdy nepoužívajú na inštaláciu alebo vykurovacie systémy. Výhody štvorcového potrubia sa prejavujú pri inštalácii napríklad rámu akejkoľvek konštrukcie.

Keď robíte všetku prácu s vlastnými rukami, môžete si všimnúť niekoľko výhod naraz:

• nízka hmotnosť;
• vysoká pevnosť;
• vynikajúca odolnosť proti skrúteniu;
• rýchlosť inštalácie;
• elegantný vzhľad.

Okrem toho je plochý povrch praktický. Môže sa ľahko pripevniť k povrchu steny a pri inštalácii napríklad zábradlia je horná časť profilového potrubia oveľa zložitejšia.

Regulačný rámec

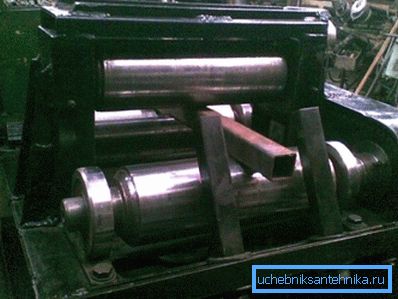

Výroba profilového potrubia sa uskutočňuje prechodom potrubia cez rad valcov, ktoré mu dávajú požadovaný tvar. V tomto prípade je súlad konečného výrobku s veľkosťami špecifikovanými v sortimente skôr prísne kontrolovaný.

Pokiaľ ide o regulačné dokumenty, môžete vybrať celú "skupinu" štandardov obsahujúcich komplexné informácie o štandardných veľkostiach profilového potrubia:

• GOST 8645-68, GOST 8645-86 a GOST 8645-82 - tieto dokumenty uvádzajú požiadavky a veľkosti oceľových pravouhlých rúrok;

• GOST 8639-68 a GOST 8639-82 na rade oceľových pravouhlých rúr obsahujú základné informácie o štvorcových profiloch;

• GOST 30245-03 - v ňom nájdete údaje o potrubí, obdĺžnik a časť v tvare obdĺžnika. Okrem toho obsahuje požiadavky na pevnosť zvaru.

Oceľové obdĺžnikové potrubia

V takom prípade treba najskôr venovať pozornosť šírke a výške výrobku, ako aj hrúbke steny. Okrem toho musíte pochopiť, že rohy sú zaoblené, preto je tiež regulovaný polomer zakrivenia.

Venujte pozornosť! Zaokrúhľovanie v rohoch potrubia - nevyhnutné opatrenie. Ak by rohy neboli zaoblené, potom by sa počas torznej deformácie v týchto miestach pozorovali koncentrácie stresu, ktoré ohrozujú stabilitu konštrukcie.

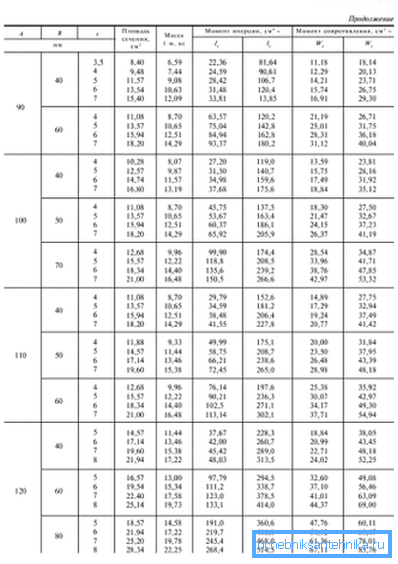

GOST 8645-82 na obdĺžnikovej oceľovej rúre prechádza do elektrovařených, ako aj do teplých a studených valcovaných rúrok. Podľa rozmerov sortimentu môžu byť v rozmedzí od 15 x 10 mm do 180 x 150 mm.

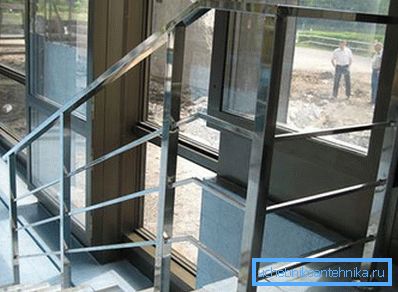

A ak je možné používať minimálne rozmery s výnimkou zábradlia, výška potrubia viac ako 10 cm umožňuje používať ho už ako prvok nosnej konštrukcie.

Obdĺžnikové oceľové rúry podľa GOST 8645-86 musia spĺňať tie isté požiadavky, aké sú uvedené v štandarde 82 rokov. Rozdiely sú kozmetické a súvisia s požiadavkami na dodržiavanie určených geometrických rozmerov.

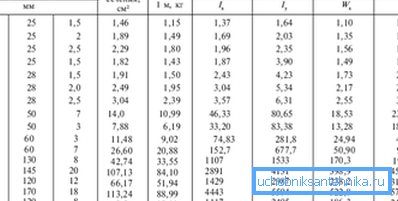

Podľa tejto normy je možné vyrábať špeciálne rozmery podľa dohody so zákazníkom, jeho priemer môže byť od 28 x 25 mm do 196 x 170 mm. Pokiaľ ide o polomer zakrivenia, všeobecné pravidlo je, že polomer by nemal prekročiť dvojnásobok hrúbky kovu.

Venujte pozornosť! V niektorých prípadoch môže byť polomer zväčšený tak, aby sa zväčšila hrúbka kovu. Je však potrebné predchádzajúce schválenie zákazníkom.

GOST 8645-68 pre oceľový obdĺžnikový obrysový obrys obsahuje rovnaké informácie, iba mierne rozdiely. Podľa tohto dokumentu zostávajú štandardné rozmery rovnaké a pri špeciálnych veľkostiach sú v rozmedzí od 28 x 25 mm do 230 x 100 mm.

Označenie potrubia obsahuje komplexné informácie nielen o rozmeroch úseku, ale aj o materiáli, z ktorého je vyrobený.

Označenie sa mierne líši v závislosti od dĺžky, takéto možnosti sú možné:

• 90x40x4 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
• 90h40h4h1250kr. GOST 8645-68 / V10 GOST13663-86.

Dekódovacie inštrukcie sú v každom prípade rovnaké - zľava doprava: geometrické rozmery úseku a GOST, podľa ktorých sa potrubie vyrába, tiež udáva dĺžku potrubia alebo početnosť dĺžky v menovateli - typ ocele a štandard, ku ktorému zodpovedá.

Príklad ukazuje nasledujúce veľkosti:

• v prvom prípade oceľová obdĺžniková rúra podľa GOST 8645-68 má prierez veľkosti 90x40 mm a hrúbku steny 4,0 mm, nezmeranú dĺžku, oceľ B10;
• to isté, ale dĺžka je 6,0 m;
• geometrické rozmery zostávajú rovnaké, ale dĺžka je násobok 1,25 m.

Venujte pozornosť! Moment odporu a iné statické charakteristiky sú vypočítané na základe hrúbky steny 1,5 mm. Vzhľadom k tomu, že hrúbka kovu môže dosiahnuť 15-18 mm, ak sa plánujú vážne zaťaženia, je lepšie tieto charakteristiky opätovne vypočítať na základe skutočných rozmerov steny.

Štvorcové potrubie

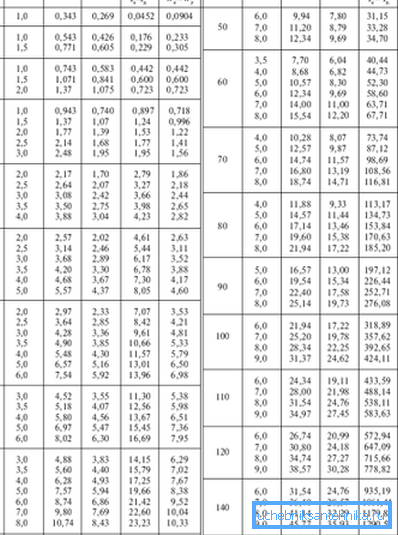

GOST 8639-68 pre rad oceľových obdĺžnikových rúrok je správnejšia na to, aby ste zavolali štandardu štvorcového potrubia, pretože výška a šírka úseku sú rovnaké. Veľkosti sa samozrejme líšia od obdĺžnika, minimálna veľkosť je 10 x 10 mm a maximálna veľkosť je 180 x 180 mm. Okrem toho je možné vyrábať špeciálne veľkosti - od 32x32 mm do 65x65 mm.

Venujte pozornosť! V sortimente sú niektoré veľkosti zarovnané, čo znamená, že táto veľkosť sa považuje za odporúčanú pre väčšinu úloh. Hodnota za peniaze a maximálna účinnosť.

Rovnako ako v prípade obdĺžnikovej časti je normalizovaná aj veľkosť rohového polomeru. Vo všeobecnosti by polomer nemal byť menší ako dvojnásobok hrúbky kovu. A len pre rozmer 60x60x4 mm je možné urobiť výnimku a polomer sa môže zväčšiť na trojnásobnú hrúbku steny (ale vyžaduje si súhlas zákazníka).

Navyše obe normy obsahujú pomerne prísne požiadavky na geometriu samotného výrobku, nielen rozmery úseku, ale aj krivosť a odchýlka uhla od 90 sú prísne kontrolované? a tak ďalej

Napríklad, elektrovařená obdĺžniková oceľová rúra podľa GOST 8369-68 musí spĺňať nasledujúce požiadavky:

• odchýlka hrúbky steny od normy závisí od spôsobu výroby, takže pri bezšvových valcovaných produktoch by sa hrúbka kovu nemala líšiť od údajov o rozsahu o viac ako + 12,5% alebo -15%, elektrického zváraného potrubia - ± 10% a pri ťahaných za studena - 12,5 %;
• najmä dodržiavanie formy ovplyvňuje prácu pri zaťažení, takže odchýlka uhla medzi stenami by nemala presiahnuť ± 1,5 °;
• maximálne zakrivenie by nemalo presiahnuť 1 mm na 1 m dĺžku, tento parameter sa dá ľahko overiť vlastnými rukami;

Okrem toho sú navrhnuté obmedzenia na také parametre ako sú väzba (vyplývajúca z konkávnych strán), dĺžka hotového výrobku atď.

Súčasné regulačné požiadavky

Ak boli v minulosti hlavné charakteristiky štvorcových a obdĺžnikových potrubí normalizované rôznymi dokumentmi, GOST 2003 kombinoval veľkosti týchto dvoch typov úsekov. To trochu uľahčuje prácu s dokumentom.

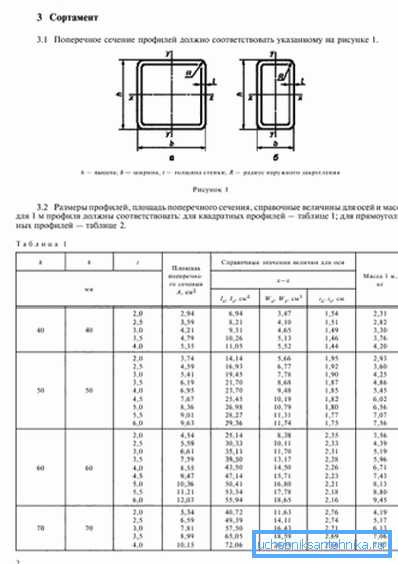

GOST 30245-03 pre oceľový obdĺžnikový potrubný rozchod pozostáva z 2 tabuliek, 1. ukazuje štandardné veľkosti štvorcových rúr a druhý pre obdĺžnikové rúry.

V porovnaní s vyššie uvedenými dokumentmi sa rozmery mierne líšia:

• pre štvorcové časti minimálne rozmery sú 40x40 mm a maximálne rozmery sú 300x300 mm;
• v prípade obdĺžnika sú rozmery v rozmedzí od 50 x 25 mm do 400 x 200 mm.

Pokiaľ ide o dĺžku, potom sa podľa GOST 30245-2003 môže rovnať 6,0 a maximálna hodnota je stanovená na 13,0 m (ale len so súhlasom zákazníka). Pri hromadnej výrobe sa používa rozsah veľkostí 6,0 - 12,0 m.

Rozdiel oproti štandardom z predchádzajúcich rokov je zrejmé aj v požiadavkách na geometriu. Pozornosť sa venuje aj pevnosti zvaru, pravidlá označovania, skladovania atď.

Kritériá výberu

Je dôležité, aby ste mohli pracovať so zmesou produktov. To znamená, že poznáte účel konštrukcie a mať na stole stôl so štandardnými rozmermi (rovnako ako statické vlastnosti sekcie), musíte mať možnosť vybrať si požadovanú možnosť. A ak bolo pri položení vody alebo odpadovej vody rozhodujúce dôležité, v prípade profilového potrubia by sa mala venovať pozornosť štrukturálnej sile, pričom sa zohľadňuje aj cena.

Hlavnou požiadavkou je, že je povolená len pružná deformácia (tj po zaťažení sa konštrukcia vráti do pôvodnej polohy a pri dlhodobej aplikácii sa deformácia nezvyšuje). Ak sa výpočet vykonáva nezávisle, musí sa brať do úvahy povaha deformácie (ohýbanie, axiálna kompresia, krútenie), na určenie statických vlastností úseku sú potrebné potrubia GOST.

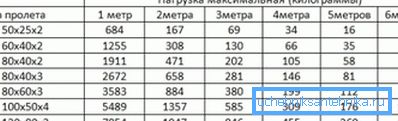

Je nepravdepodobné, že niekto bude chcieť vypočítať dizajn nezávisle a nie každý bude schopný. V tejto situácii môžete použiť tabuľky, ktoré označujú približné veľkosti pre určitý typ zaťaženia.

Na záver

Aby ste sa nemali mýliť pri výbere obdĺžnikového potrubia, musíte pochopiť regulačnú dokumentáciu a aspoň si hrubo predstaviť podmienky fungovania štruktúry. Existuje množstvo štandardov vydaných pre profilové rúry, informácie obsiahnuté v tomto článku vám umožnia navigovať.

Videá v tomto článku zobrazujú použitie tvarovanej rúry ako rámca pre budúcu štruktúru.
