Oceľové hranaté trubice - jemnosť technológie

Tento profil sa považuje za výlučne štrukturálny, inými slovami bol pôvodne navrhnutý na použitie v rôznych technologických riešeniach. Rámy tohto profilu sú stabilnejšie a silnejšie v porovnaní s konštrukciami z okrúhlych alebo dokonca obdĺžnikových rúrok. Tento profil je najrozšírenejší v stavebných technológiách.

Tento článok poskytne stručný prehľad najbežnejších technológií na výrobu jadrových výrobkov z rôznych druhov ocele. Tiež to ukáže, aké špecifikácie normy GOST pre oceľové trubice z ocele regulujú ich uvoľnenie.

Spoločné technológie

Celý objem vyrábaných výrobkov možno rozdeliť do dvoch veľkých skupín:

• bezproblémové;
• Zvárané.

Pokiaľ ide o prvú skupinu, bezproblémové vzory sa rodia vďaka technológii valcovania, ktorá je naopak rozdelená na valcovanie za tepla a za studena. Skupina pozdĺžnych konštrukcií je vytvorená spojením kovového profilu pomocou zváracej technológie.

Technológia horúceho valcovania

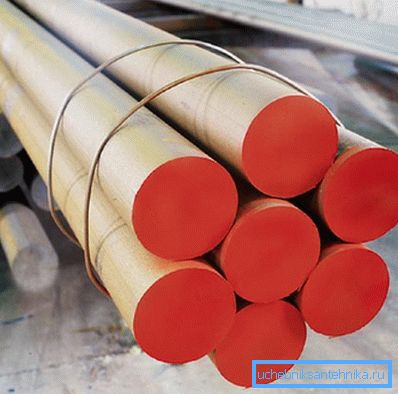

• Valcovne na valcovanie za tepla používajú zhutnený alebo lisovaný stlačený oceľový polotovar, predhriaty na teplotu najmenej 1200 ° С. Pri viacnásobnom tvarovaní sa hrubá objímka nastaví na určitú veľkosť. Potom prechádza medziľahlými valcami, kde je štvorec tvarovaný do obrobku.
• Nasleduje tzv. Trn.. Pomocou tohto technologického procesu sa z pevného a predbežného obrobku dosiahne niečo podobné ako požadovaná časť. V monolitickom polotovare sa pretiahne priechodná dierka a rozvinie sa.
• Potom sa predhriaty hrubý polotovar s priechodným otvorom prenesie na konečnú čiaru valcovania za tepla. Tu, v závislosti od kalibrácie mlyna, sa výrobok už dostal do požadovanej sekcie. Keď sa steny valcujú na plánovanú hrúbku a tvar je takmer pripravený, posiela sa na linku nazývanú chladnička.

• Faktom je, že aby si kov zachoval svoju elasticitu, musí postupne ochladiť pri prírodných podmienkach.. V opačnom prípade s ostrým chladením môže byť kov tvrdený, výsledkom bude silný, ale krehký dizajn.
• Ale to nie je všetko, až kým zákazník neuvoľní, potrubia sa spracúvajú na špeciálnych kalibračných strojoch a bezproblémovo prejdú oddelenie technickej kontroly, kde je kontrolovaná zhoda s normami GOST pre štvorhranné oceľové rúry. Okrem toho každý produkt je osobne, s vlastnými rukami, inšpektor kontroly kvality kontroluje a označuje jeho kvalitu.

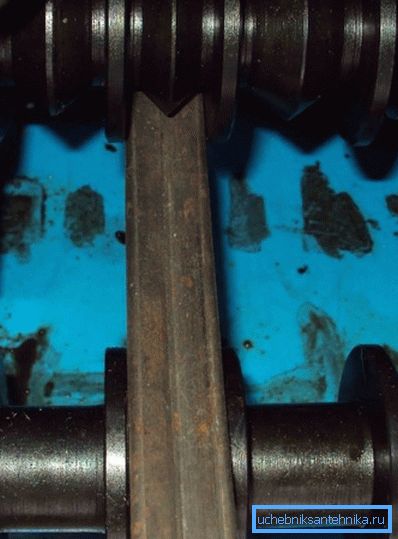

Technológia valcovaná za studena

Ako samotná technológia valcovaná za studena, tak aj mlyny, v ktorých sa tento výrobok vyrába, sa výrazne líšia od tvarovania za tepla.

V niektorých zdrojoch môžu byť takéto výrobky označované ako bezproblémové.

• Spočiatku sa drsné polotovary neuskutočňujú pomocou vretena, ale rozrušením alebo ťahaním polotovaru z celého oceľového plechu.
• Potom sa na hrubovacích valcoch vyberie polotovar potrubia do medzistupňového stavu, pri ktorom sa dosiahne plánovaná hrúbka steny. V tejto chvíli je stále okrúhly, pretože v tejto forme je oveľa jednoduchšie spracovať a presnosť spracovania sa mnohonásobne zvyšuje.
• Ďalej výrobok vstupuje do špeciálneho lisu, vybaveného príslušným tŕňom. Na ňom je dizajn daný požadovaný tvar a poslaný do kalibračnej čiary.

• Malé chyby sa odstránia na dokončovacej kalibračnej linke a hrúbka steny sa dosiahne v dokonalom stave.
• Výrobok je takmer pripravený, ale kvôli opakovanému stláčaniu a tvarovaniu kovu sa jeho vlastnosti výrazne menia, strácajú pružnosť, stávajú sa odolnejšie a krehkejšie v dôsledku deformácie kryštálovej mriežky.
• Ak sa chcete vrátiť k kovu, požadované špecifikácie používajú technológiu "dovolenky". K tomu sa kov ohreje na teplotu približne 700 ° C a nechá sa pomaly vychladnúť.
• Rúry niektorých typov ocele, spracované týmto spôsobom po ochladení, môžu mierne stratiť svoju geometriu a jednoducho ich vedú. Na opravu tohto nešťastného nedorozumenia sa tovar posiela na úpravu, čo sa vykonáva pomocou špeciálnych správnych strojov a potom na oddelenie kvality.

Dôležité: napriek vonkajšej podobnosti sa za studena a za tepla valcované konštrukcie líšia nielen technickými vlastnosťami. Najmä bude hrúbka steny a v dôsledku toho hmotnosť oceľového štvorcového potrubia vytvoreného valcovaním za studena podstatne menšia. Rúrkové výrobky valcované za tepla majú silnejšie steny a väčšiu váhu.

Zvárané pozdĺžne konštrukcie

Technologické pokyny na výrobu pozdĺžnych konštrukcií nie sú také komplikované a menej energeticky náročné.

Cenová cena a konečná cena budú teda oveľa nižšie.

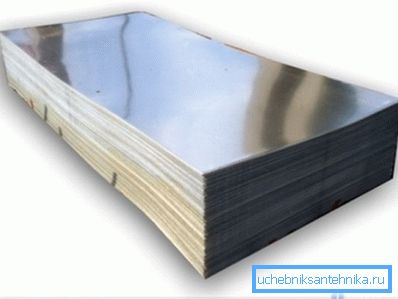

• Spočiatku sa z oceľového plechu vyrezáva rozmerový blok, aby sa vyrobil výrobok. Profesionáli to nazývajú pás. Rozmery pásu musia presne zodpovedať oblasti zametania budúcej trubice.
• Keď je pás pripravený, je poslaný do špeciálneho stroja, na ktorom sa tvar kovu dodáva tvaru budúceho výrobku. Jedná sa o hydraulický systém valcov a valcov, na výstupe ktorého je získaný medzidruhový štvorcový tvar, ale so švom stále otvoreným.

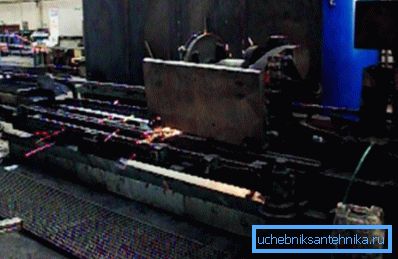

• Ďalej hrubý tvarovaný polotovar vstupuje do zváracej línie. Najbežnejšie je zváranie elektrickým oblúkom. Zvára rozmerové štruktúry s hrúbkou steny viac ako 2 mm. Napríklad štvorhranná rúrka 100x100x4 z ocele, tak požadovaná v konštrukcii, je zváraná metódou elektrickým oblúkom a regulovaná podľa GOST 8639 82.
• Tenkostenné konštrukcie sú zvárané špeciálnou technológiou v indukčných peciach, čo umožňuje získať vysokokvalitný hermetický šev.
• Na konci výrobnej linky je výrobok tradične testovaný riadiacimi jednotkami OTK, kde okrem tradičných parametrov je kvalita meraného zvaru monitorovaná na špeciálnych zariadeniach.

Rozsah a technologické štandardy stavieb

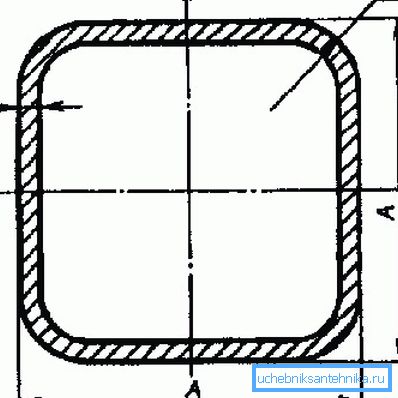

Nie je možné povedať o všetkých kalibráciách štvorcových rúr, ktoré sa v súčasnosti nachádzajú v malom predmete, a preto existujú zodpovedajúce normy GOST pre štvorhranné oceľové rúry. Aby sme vám uľahčili pochopenie divokých znakov štátnych štandardných značiek, spojili sme ich do tabuľky, kde sme uviedli, ktoré normy pre ktoré produkty boli vyvinuté.

Dôležité: GOST 12336 66 pre meradlo štvorcového oceľového potrubia bol zrušený v roku 1981, po čom bol použitý TU 14-2-361-79. Ktoré z nich boli v roku 1989 nahradené TU 14-2-849-89, ktoré ešte stále platí.

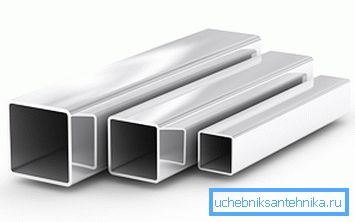

Tiež by som rád poznamenal, že štvorcová trubica vyrobená z nehrdzavejúcej ocele, ako aj všetky profilované výrobky z legovaných a neželezných kovov sú regulované podľa GOST 8645 82.

Video v tomto článku zobrazuje oceľové profily.

záver

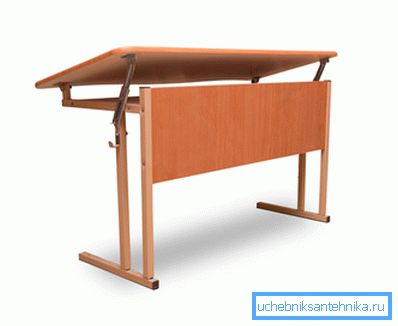

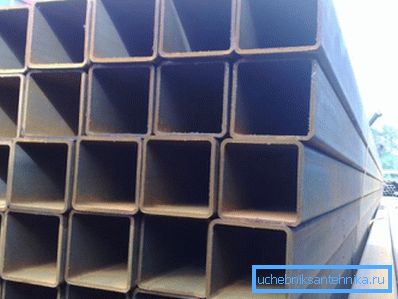

Oceľové profilované rúrky sa používajú všade, nachádzajú sa na detských ihriskách, z nich sa vyrába väčšina ľahkých bimetalických plôch a napokon ani jedna moderná konštrukcia nemôže robiť bez oceľových konštrukcií rôznych častí.
