Obdĺžnikové trubice: technické špecifikácie a rozchod

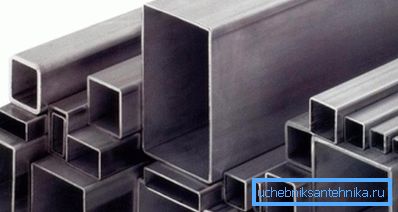

Časti, ktoré majú vnútornú dutinu a prierez v tvare štvorca alebo obdĺžnika, sa nazývajú tvarované rúrky. Často sa používajú na vytváranie rôznych vzorov vlastnými rukami. Nižšie uvedený materiál vám umožní vyriešiť celý rad existujúcich dielov a vybrať výrobky, ktoré najlepšie vyhovujú vašim potrebám.

Vlastnosti obdĺžnikových rúrok

Výrobný proces

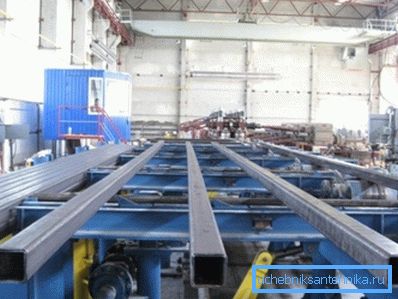

Profilové kovové rúry môžu byť vyrobené dvoma spôsobmi:

1. Valcovaním výrobkov. Za týmto účelom zoberte časť požadovaného priemeru a spracovávajte ho pomocou valcovacej stolice. V závislosti od použitej technológie, veľkosti a materiálu častí sa používa:

• valcovanie za tepla - okrúhla rúrka sa spracuje po zohriatí na určitú teplotu;
• spracovanie za studena - zmena tvaru rúry nastane bez predchádzajúceho tepelného spracovania

1. Stlačením. V tomto prípade je rúrka vytvorená z plochého polotovaru, po ktorom nasleduje zváranie pozdĺžneho švu.

Výhody profilovaných výrobkov

Materiál má mnoho výhod oproti kruhovým častiam:

1. Aj pri výraznej fyzickej námahe produkt prakticky nepodlieha deformácii.
2. Hotové kovové konštrukcie zo štvorcových a obdĺžnikových rúr sú veľmi trvanlivé. Navyše sa vyznačujú nižšou cenou, pretože dutá forma znižuje množstvo použitého kovu (na rozdiel od armatúr a štvorcových tyčí). (Pozri tiež článok Hot-Rolled Pipe: Funkcie.)
3. Profilové výrobky majú menšiu váhu v porovnaní s plnoplošnými dielmi.
4. Správne vybrané obdĺžnikové alebo štvorcové detaily je možné použiť na výrobu štruktúr veľmi zložitého tvaru. Ohýba sa dobre bez deformácie a ľahšie sa spája s inými časťami.
5. Výrobok má dlhú životnosť (najmä tie, ktoré sú vyrobené z neželezných kovov).

Veľkosť produktu sa určuje na základe úloh, na ktoré je určený. Niektoré typy profilových rúr sú vyrobené zo špeciálnych ocelí, ktoré odolávajú agresívnym podmienkam prostredia. Takéto časti sa používajú na inštaláciu vrtných súprav na otvorenom mori a oblasti s veľmi nízkou teplotou vzduchu.

Venujte pozornosť! Použitie kovových konštrukcií z profilovaných častí môže výrazne znížiť množstvo použitého betónu a v dôsledku toho znížiť hmotnosť konštrukcie. Vďaka tomu môžete rýchlo vybudovať výškové budovy a vytvoriť pre nich menej masívny základ.

Druhy rúrok obdĺžnikového profilu

Možnosti regulácie

Rozsah obdĺžnikových rúrok podľa GOST je pomerne rôznorodý. Sú klasifikované podľa rôznych kritérií, ktoré vám umožňujú vedomejší prístup k výberu odrody, ktorú potrebujete.

Všeobecne GOST pre profilované rúry má číslo 13663-86.

Podľa tohto dokumentu existuje niekoľko technológií, ktoré vyrábajú produkty:

• za tepla valcované bezšvíkové;
• za studena tvarované bezšvíkové;
• elektrický tvar;
• za studena deformované elektrické výrobky.

Samostatne sa rozlišujú nasledujúce normy upravujúce technické charakteristiky častí:

• obdĺžnikové výrobky - podľa GOST 8645-68;
• štvorcový - podľa GOST 8639-82.

Uvedené pokyny stanovujú, že vyrobené modely by mali mať nasledujúce parametre:

• šírka strany štvorcovej časti je od 10 do 180 mm (od 32 do 60) a hrúbka steny je od 1 do 14 mm (od 4 do 6);
• rozmery obdĺžnikového výrobku by mali byť 15x10 mm (28x25) a hrúbka steny od 1 do 12 mm.

Dĺžka výrobkov závisí od spôsobu ich výroby. Podrobnejšie sú tieto parametre uvedené v tabuľke.

Rozsah pôsobnosti

Hlavné výhody produktov sú zrejmé:

• vysoká pevnosť v ohybe;
• malá hmotnosť;
• dobrá odolnosť voči rôznym zaťaženiam.

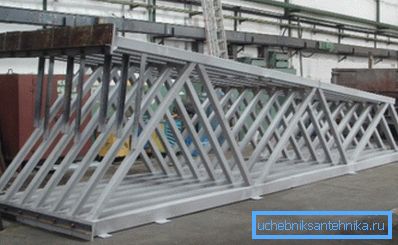

V dôsledku toho sú profilové časti široko rozšírené v mnohých odvetviach. Produkty prichádzajú v rôznych veľkostiach, môžu sa im dať takmer akýkoľvek tvar. Väčšina komplexných kovových konštrukcií je vyrobená zo štvorcových alebo obdĺžnikových rúrok.

Hlavná oblasť predmetného materiálu:

• konštrukcia nosných konštrukcií s nízkou hmotnosťou;
• výstavba miest na rôzne funkčné účely;
• montáž kovových podperov a priečnych tuhých tyčí;
• vytvorenie škatúľ na kladenie káblov atď.

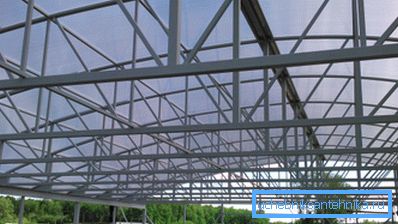

Z predmetných výrobkov sú veľmi ľahké a odolné rámy. Pretože je tento materiál široko rozšírený v automobilovom priemysle, používa sa na výrobu reklamných a iných podobných štruktúr.

Výrobky vyrobené z jadrových prvkov obsahujú 30-40% menej kovu, čo umožňuje použitie menej masívnych základov, čo ďalej znižuje odhadované náklady na stavbu.

Pripojenie častí potrubí sa zvyčajne používa:

• elektrické zváranie;
• pripojenie skrutkovača.

Ďalšie funkcie

Vďaka vystuženým rebrám vytvoreným štyrmi rohmi obdĺžnika alebo štvorca je potrubie veľmi trvanlivé, pretože je široko používaný pri stavbe budov. Jeho nízka hmotnosť a vnútorná dutina prakticky neovplyvňujú tuhosť zakrivenej časti.

Je to spôsobené tým, že pri ohýbaní padá hlavná záťaž na okraje. Zároveň kvôli nedostatku jadra nepodlieha zničeniu a ťažkej deformácii. Hlavnou úlohou je vybrať správnu časť časti.

Ďalším dôležitým faktorom je nákladová efektívnosť. Vzhľadom na skutočnosť, že náklady na profilované rúry sú o štvrtinu nižšie ako náklady na konvenčné výrobky s podobným priemerom, je možné výrazne ušetriť na získaní materiálov na stavbu. Navyše sú ľahšie prepravované, skladované a namontované na hladké povrchy.

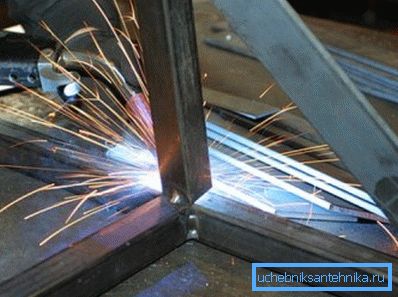

Spojenie týchto častí sa uskutočňuje pomocou automatických a poloautomatických zváracích strojov. Tento šev má zvýšenú silu, pretože ide o štvorcové a obdĺžnikové rúry, ktoré sa používajú na vytváranie zložitých a masívnych kovových konštrukcií.

Tip! Pri nákupe potrubí na stavbu nezabudnite skontrolovať jeho kvalitu. Hmotnosť potrubia musí presne zodpovedať parametrom špecifikovaným v GOST.

záver

Obdĺžnikové a štvorcové rúrky sú výborným materiálom, ktorý sa bežne používa v stavebníctve. Pomocou nich môžete nielen navrhnúť pevné a spoľahlivé budovy, ale tiež výrazne znížiť odhadované náklady na prácu. Viac informácií o tomto nájdete v tomto videu.
