Npvh pipe: regulačné dokumenty a aplikačné funkcie

Čo by mala byť rúra NPVH podľa GOST R 51613-2000? Kde sa tieto rúrky používajú? Ako sa namontujú? Má materiál nejaké funkcie, ktoré by sa mali brať do úvahy pri inštalácii? Pokúsme sa nájsť odpovede.

Študujeme GOST

Prekvapenie prekvapenie

Sme zvyknutí na skutočnosť, že pri inštalácii inštalačných prípravkov sa potrubia z NPVH (neplastifikovaný polyvinylchlorid) používajú hlavne ako kanalizačné potrubia. Súčasne je kanalizačný systém, ktorý je vnútorný a vonkajší, väčšinou samozápalný.

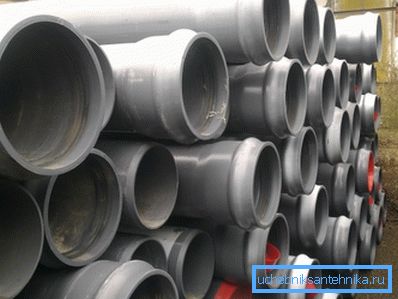

Štúdia regulačných dokumentov prinesie neočakávaný objav: GOST R 51613-2000 je jediný štátny štandard, ktorým sa vyrábajú rúry z PVC. Navyše, akékoľvek potrubie vyrobené v súlade s ním je tlakové potrubie.

Mimochodom, samozrejme, neexistujú žiadne prekážky pri používaní tlakových potrubí pri kladení voľných tokov odpadových vôd. Jediná vec, ktorá môže zamieňať potenciálneho zákazníka alebo kupujúceho, je nadmerná hrúbka stien, a preto nie najmenšia cena.

požiadavky

Oblasť použitia formulovaná normou vyzerá dosť neurčito: výrobky sú určené na prepravu vody vrátane pitnej vody a iných kvapalných a plynných látok. Samozrejme, neexistujú žiadne prekážky pri používaní rúr pri kladení kanalizácie.

Takže, aké pravidlá by mali splniť kanalizačné potrubie z PVC?

• Rozsah pracovných teplôt je iba od 0 do +45 stupňov. Stop, zmätok už začal. Prečo teda má obchod s potrubiami oveľa väčší rozsah teplôt? Kľúčové slovo - tlaková hlava. So zvýšeným tlakom sa plast zohrieva v studenej a krehkej forme, keď sa zahrieva.

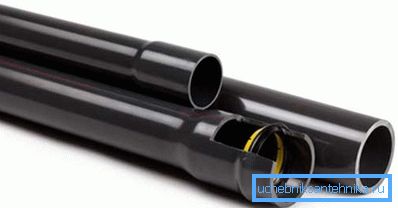

• Nasledujúce možnosti výroby potrubia:

• Bez zásuvky.
• So zásuvkou na lepenie.
• So zvonom pod gumovým tesnením. Pri montáži kanalizačných kanalizácií s voľným prietokom sa spravidla používa taká metóda pripojenia.

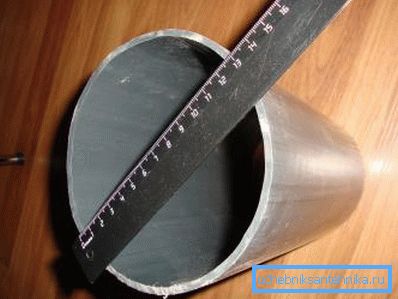

• Menovitý priemer stanovený normou môže byť od 10 do 315 mm s hrúbkou steny 1,5 až 23,2 mm. Každá štandardná veľkosť zodpovedá viacerým variantom SDR (štandardný rozmerový vzťah). Čím je SDR menšia (vypočíta sa ako zlomok s priemerom v čitateli a hrúbkou steny v menovateli), tým väčší je pracovný tlak výtlačnej rúry.

Dávame závislosť maximálneho pracovného tlaku na hrúbke steny a SDR, ktoré sú najpopulárnejšie pri kanalizačnom systéme s nominálnym priemerom 110 mm:

• Výrobky sa vyrábajú v dĺžkach minimálne 4 a najviac 12 metrov.

Mimochodom: podľa dohody s odberateľom sa dĺžka môže znížiť alebo (ak sa problém riešenia prepravy vyrieši).

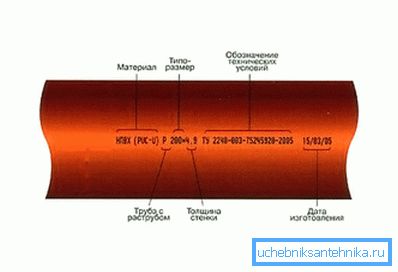

Ako sú vyznačené tlakové potrubia PVC-U a iné PVC rúry?

Označenie musí obsahovať:

1. Slovo trúbka;
2. Materiál, z ktorého sa vyrába (PVC-100 pre polyvinylchlorid, navrhnutý pre maximálne namáhanie v stenách rúr 10 MPa a PVC-125 125 pri 12,5 MPa);
3. Typ zásuvky (v jeho neprítomnosti - neuvedené);
4. SDR;
5. uháňať;
6. Menovitý priemer;
7. Hrúbka steny;
8. Menovanie (pitie alebo technické);
9. Názov štandardu.

Potrubie so značkou NPVH 125 R SDR17 225 x 13,4 pitia GOST R 51613-2000 je teda produkt určený pre maximálne namáhanie v stenách 12,5 MPa; vybavený zvonom pod gumovým uzáverom; s pomerom priemeru k hrúbke steny 17, s priemerom 225 a hrúbkou steny 13,4 mm; určené na pitnú vodu.

Špeciálne funkcie

Čo treba brať do úvahy pri položení odpadových vôd do vlastných rúk pomocou rúr a tvaroviek z PVC?

PVC je pomerne krehký materiál. Rúry by nemali byť namontované s napätím a ohybmi; silné údery v procese práce sú tiež neprijateľné.

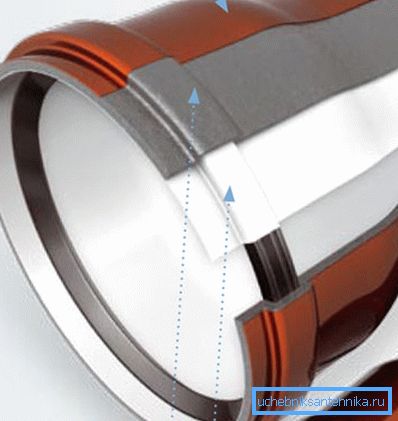

Na rozdiel od liatej liatiny PVC preskočí a dokonca zosilňuje zvuky. Odčerpanie vody z toalety na vrchol susedov bude dobre počuť v nočnom tichu. Časť problému je riešená v takzvanom tichom kanalizačnom systéme: viacvrstvová štruktúra a zväčšená hrúbka steny uhasia hluk dobre.

Odolnosť voči vysokým teplotám je obmedzená aj pri samonasávacích stokách. Pri vypláchnutí radiátorov v drsných zimách, keď teplota chladiacej kvapaliny dosiahne maximum stanovené SNiP 95C, je lepšie nevypúšťať vodu z chladiča do plastovej stúpačky.

Tip: Ak už nemáte nič, ako to resetovať, pomôže jednoduchý trik. Pridajte prúd do kúpeľa a zapnite studenú vodu. Zmes, ktorá spadá do kanalizácie, bude mať bezpečnú teplotu.

Čo iné môžete poradiť inštalatérovým fixátorom pre PVC?

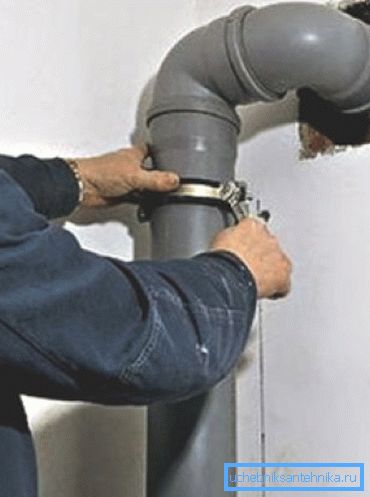

• Pri inštalácii stúpačov musia byť potrubia a kompenzačné potrubia pripevnené pomocou obojok pod krkom. Alternatívou je utesnenie zásuvky v strope.

• Pri montáži zásuvkových spojov je potrebné na vnútorný povrch zásuvky pred tesniacim materiálom aplikovať pás silikónového tesnenia.. Pokyn súvisí so skutočnosťou, že kaučuk vysušuje v priebehu času a stráca svoju elasticitu; tesnenie zabráni netesnostiam.
• Horizontálne rezy sú upevnené pomocou závesov alebo svoriek s krokom maximálne 10 priemerov: 50 cm pre 50 mm rúrku atď.. Pri väčšom kroku môže rúrka po 2-3 rokoch poskakovať, čím vzniknú úseky s protiprúdovým svahom.
• Rezanie plastov je lepšie s pilou alebo brúskou s akýmkoľvek rezacím kolieskom. Páková píla s veľkými zubami ponechá hrubé ostrice a pri neopatrnosti môže rozdeliť reznú hranu.

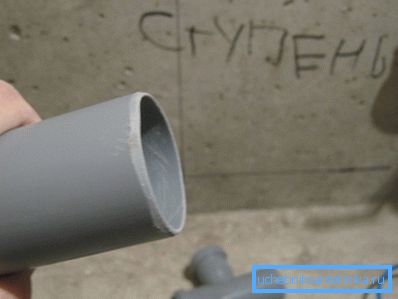

• Pred vložením potrubia, ktoré bolo nasadené do zásuvky, odstráňte skosenie zvnútra aj zvonku.. Tým sa zníži úsilie potrebné na montáž a zabráni sa zablokovaniu v budúcnosti.

záver

Dúfame, že naše odporúčania pomôžu čitateľovi pri výbere a vlastnej inštalácii sanitárneho vybavenia. Ako zvyčajne, ďalšie informácie nájdete vo videu v tomto článku. Veľa šťastia!
