Možné veľkosti rúrok z kovoplastov a ich vlastností

08-08-2018
Skúmavky

Kovové rúry sú široko používané v inštalácii. S ich pomocou sú položené vodovody, vykurovacie a odpadové potrubia. Používa výrobky s rôznymi priemermi, ktorých rozsah budeme diskutovať v tomto článku.

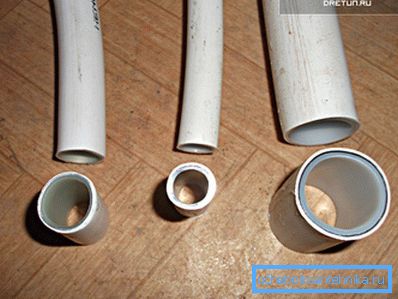

Rôzne priemery kovových rúrok

Všeobecné ustanovenia

Na začiatok sa pozrime na štruktúru príslušných výrobkov a ich charakteristické črty.

štruktúra

Kovové potrubie s priemerom 20 mm

Štruktúra príslušného výrobku je jednoduchá:

  1. Vnútorná polymérová vrstva v styku s kvapalinou.
  2. Lepiaca vrstva.
  3. Hliník, ktorý dáva potrubí potrebnú tuhosť a pevnosť.
  4. Opäť adhezívna vrstva.
  5. Externá polymérová vrstva, ktorá chráni hliník pred kontaktom s vonkajším prostredím.

Táto štruktúra zaručuje niekoľko dôležitých výhod, ktoré robia plastové rúrky tak populárne pri inštalácii inžinierskych systémov súkromných domov a bytov.

dôstojnosť

Zvážte vlastnosti kovových rúrok:

  • Odolnosť proti koróznym procesom. Čo je dôležité pre výrobky, ktoré sú neustále v kontakte s vodou.
  • Vysoká priepustnosť kvôli hladkosti vnútorného povlaku.

Tip: v prípade spojenia plastových profilov s kovom je žiaduce inštalovať špeciálne filtre v oblasti spoja. Tým sa zabráni vzniku hrdze a iných nečistôt zo starej časti potrubia do nového.

  • Prijateľné vlastnosti pevnosti, oveľa lepšie ako tie, ktoré majú bežné polypropylénové alebo polyetylénové modely.
  • Odolnosť voči vysokým teplotám, umožňujúca voľné používanie plastových rúrok v ohrevnom systéme. Napríklad, polyetylénové modely sú kategoricky nevhodné pre takéto účely kvôli nízkej prahovej teplote.

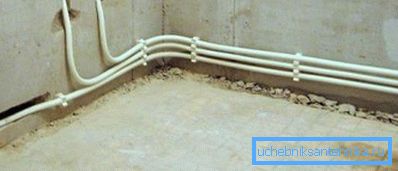

Foto kovoplastového potrubia vykurovacieho systému
  • Cenovo dostupná cena. Dokonca aj čiastočné použitie plastov vo výrobnom procese môže výrazne znížiť náklady na výrobky.
  • Ľahká váha. Umožňuje obmedziť jednoduché prílohy a nevytvára ďalšie zaťaženie na základoch budovy.
  • Ekologická čistota. Spĺňa všetky potrebné hygienické normy.
  • Jednoduché použitie do-it-yourself. Na vykonávanie rezania rúrok z kovoplastov a montáži ich spojov nie je potrebné mať žiadne špeciálne zručnosti.

Tip: Pri konštrukcii kovovej rúry sa odporúča použiť špeciálny nástroj - stlačenie klávesu. S týmto procesom bude oveľa jednoduchšie a rýchlejšie.

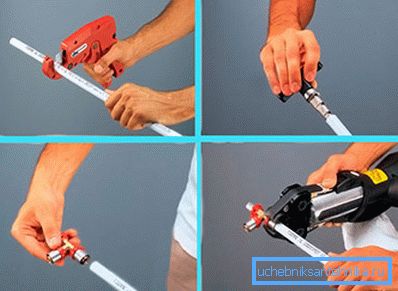

Grafické pokyny na vykonanie spojenia pomocou tlačidla
  • Dlhá životnosť, po desaťročiach s prihliadnutím na dodržiavanie všetkých pravidiel prevádzky.

rozmery

Priemery posudzovaných výrobkov sú pomerne rôznorodé, pretože pri vodovodných systémoch sa najčastejšie používajú vzorky s veľkosťou od 15 do 50 mm, ale pri odpadových vodách od 32 do 150 mm. Označenie plastových rúrok sa zvyčajne vykonáva v palcoch, takže sa pozrime na toto nezvyčajné meranie dĺžky.

Tip: pri výbere rúr sa odporúča zohľadniť vnútorný priemer, ktorý je označený dvoma písmenami "DU" - "nominálny priemer". Exteriér môže byť veľmi klamný kvôli rozdielom v hrúbke stien.

palcov

Aby sme boli presní, potom 1 palca = 25,4 mm. V praxi platí nasledujúci vzťah v potrubiach:

palcov milimetrov
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Preto nenechajte sa prekvapiť, keď inštalatér alebo predajca v obchode so špecializáciou bude opisovať priemer ako jednu sekundu alebo tri štvrtiny. Stačí previesť veľkosť do metrického systému a bude ľahšie navigovať.

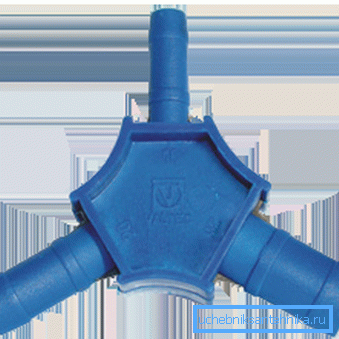

Pre pripojenie sekcií rôznych veľkostí sa používa špeciálny kalibrátor.

Polomer pre kovové rúry

Technické parametre pre rôzne priemery

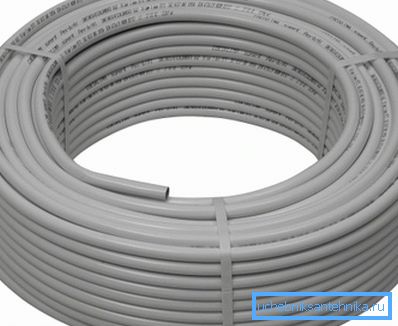

Kovové potrubie MP 16x2 mm 1 m valcované do cievky

Zmena prierezu ovplyvňuje parametre produktov rôznymi spôsobmi:

parameter zmysel
Sekcia, cm 1.6 2 2.6 3.2 4
Vidíte 1.2 1.6 2 2.6 3.3
Tvorba šírky vrstvy, cm 0.2 0.2 0.3 0.3 0.35
Dĺžka hromadného rezania 100 cm kg 0115 0.17 0.3 0.37 0,43
Objem jedného metra, l 0,113 0201 0,314 0,531 0.855
Prípustné ohrievanie pri tlaku 10 barov, oC Od 0 do 95
Prípustné vykurovanie pri tlaku 25 barov, oC Od 0 do 25
Obmedzenie teploty oC 135
Limit odolného tlaku v čase maximálneho vykurovania, bar 10
Deštruktívny tlak počas ohrevu až na dvadsať stupňov Celzia, bar 94 87 88 76 67
Index hladkosti 0069
Koeficient tepelnej izolácie, W / m? K 0,431
Veľkosť indikátora pevnosti, N / 10 mm 71
Indikátor pevnosti zvárania hliníka, N / mm2 58
Žiadna deformácia pri zahriatí na 20 oC počas 60 minút, MPa 5.7 5,09 5.42 5.11 4,83
Žiadna deformácia pri zahriatí na 95 oC počas 60 minút, MPa 3.29 3.02 3.17 3.02 2.94
Žiadna deformácia pri zahriatí na 95 oC počas sto hodín MPa 2.92 2,68 2,82 2,69 2,61
Žiadna deformácia pri zahriatí na 95 oC za tisíc hodín, MPa 2,56 2,35 2,51 2,43 2.3
Odolnosť voči priečnemu pretrhnutiu, N 2870 3040 3250 3420 3560
Trvanlivosť s ohľadom na dodržiavanie všetkých prevádzkových noriem, rokov Pol storočia
Najmenší polomer ohybu s ramenami, cm 8 10 11 16 55
Najmenší polomer ohybu s použitím špeciálneho zariadenia, cm 4.5 6 9.5 12.5 18
Kovové rúry 32 mm budú trvať až päťdesiat rokov

Ako vidíte, mnoho charakteristík zostáva spoločné pre akúkoľvek veľkosť a niektoré radikálne sa menia. Napríklad životnosť, pevnosť väzieb vrstiev a koeficient tepelnej vodivosti sú rovnaké pre tenké vzorky ako aj pre silnejšie.

Polomer ohybu a odolnosť voči deformáciám sa však už pre rôzne úseky výrazne odlišujú: 16 mm kovové plastové potrubie odoláva najväčším zaťaženiam.

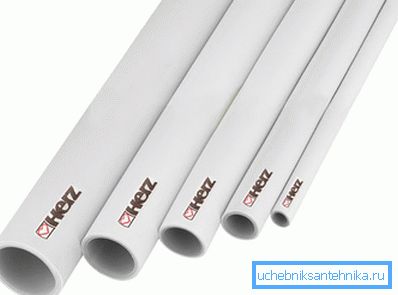

Technické charakteristiky kovového plastového potrubia o veľkosti 16 mm majú najlepšie ukazovatele pevnosti

záver

Rúry z hliníka a polyméru spájajú mnohé pozitívne aspekty kovových a plastových výrobkov a odstraňujú ich nevýhody. Z tohto dôvodu sú široko používané pri usporiadaní rôznych potrubí, ktoré naopak vyžadujú rôzne priemery.

Vzorky s rôznymi priemermi

Rozmery úsekov sú merané v palcoch a zvyčajne sa menia od jednej sekundy do šiestich. Tento rozdiel má tiež vplyv na technické charakteristiky výrobkov, ktoré sme podrobne opísali vyššie. Videozáznam v tomto článku vám poskytne ďalšie informácie priamo súvisiace s hodnotenými materiálmi.
