Montáž ventilov na potrubiach

Uzavieracie ventily sú uzly potrubia, ktoré regulujú prietok tekutiny. Ventily sa zvyčajne vyrábajú z rôznych materiálov, napríklad z liatiny, ocele, neželezných kovov a iných zliatin. Vďaka svojej prakticite sa našli široké uplatnenie v rôznych oblastiach, vrátane ropovodov, plynu a pary a samozrejme aj vodnej komunikácie. Každý typ ventilov má vlastné inštalačné funkcie.

Tipy

Existujú základné požiadavky na inštaláciu ventilov, ktorých nedodržanie môže mať katastrofálne dôsledky:

1. Ak boli ventily v čase ich inštalácie skladované, musia byť vyčistené z možnej kontaminácie. Čistenie sa vykonáva pomocou kefiek, vody alebo pary.
2. Ak je nainštalovaný ventil, nemôže byť pre drieku prenášaný. Mohlo by to poškodiť príslušenstvo.

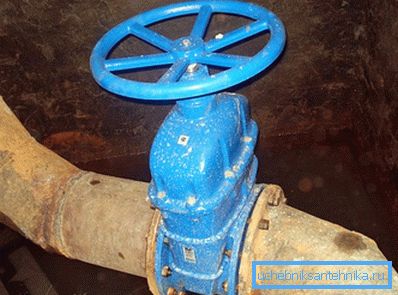

3. V miestach potrubí, kde teplota klesá neustále av miestach ohybov, je inštalácia uzatváracích ventilov prísne zakázaná. V opačnom prípade to povedie k skorému zníženiu tlaku ventilov a potrubia. Inštalácia sa vykonáva na priamych častiach potrubia.
4. Zváranie potrubí by sa malo vykonávať len vtedy, keď je ventil otvorený.
5. Pri uťahovaní skrutiek alebo iných spojovacích prvkov nepoužívajte veľké množstvo sily. Ak to prehltnete, môžu sa objaviť mikrotrhly: životnosť sa výrazne zníži. To platí aj pre ventily, ktoré majú gumové tesnenia. Silné prichytenie nesmie byť povolené.
6. Pri inštalácii prírubových ventilov skontrolujte, či sú príruby v dobrom stave a či nie sú možné chyby.
7. Ak má nainštalovaný uzatvárací ventil veľkú hmotnosť, mal by byť na ňom podopretý, napríklad naliat betónovú plošinu. Tým sa zabráni zničeniu spojovacích prostriedkov a tesnení na spoji.
8. Bezprostredne pred inštaláciou dosky v smere šípok. Označujú správny smer prepravovanej kvapaliny. Armatúry by sa mali inštalovať vzhľadom na uvedený smer.

Tip! Pri montáži by ste mali byť opatrní pri ventile. Nemôžeš ju nechať padať. Ak sa dostane akékoľvek vonkajšie poškodenie, jeho pevnosť sa stratí, v dôsledku toho sa môže čoskoro objaviť korózia.

Toto sú snáď hlavné želania a odporúčania, na ktoré by ste mali venovať pozornosť pri inštalácii ventilov a armatúr. Vzhľadom na veľkú rozmanitosť však každý z jeho druhov vyžaduje individuálny prístup. Preto zvažujeme, ako inštalovať ventily pre potrubia viacerých typov.

Typy ventilov

Medzi najrôznejšími zariadeniami, považujeme za najbežnejšie z týchto typov:

• spätný ventil,
• škrtiaci ventil,
• guľový ventil.

Tip! Inštalácia ventilov v potrubiach by sa mala vykonávať bez tlaku v systéme a odpojených elektrických zariadení.

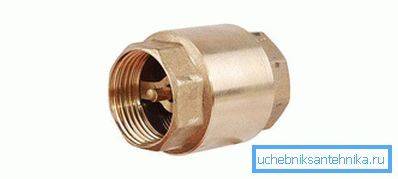

Spätný ventil

Montáž spätného ventilu je potrebná v prípadoch, keď sa používa čerpacia stanica. Inštalácia sa vykonáva bezprostredne po stanici alebo po rohatke na nasávacom potrubí. Ak chcete nainštalovať spätný ventil, musíte použiť špeciálny sgon. V tomto prípade musí byť sgon nainštalovaný na oboch stranách spätného ventilu. Okrem toho je pri inštalácii dôležité sledovať šípku, ktorá musí ísť rovnakým smerom s prietokom vody. Priemer ventilu musí byť v súlade s priemerom potrubia. Neodporúča sa používať adaptéry z menšieho na väčší priemer a naopak.

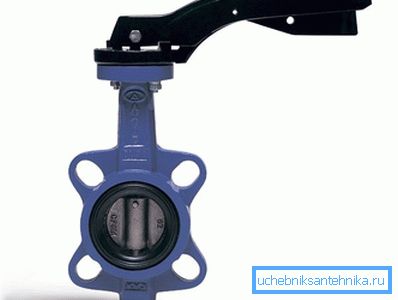

Butterfly valve

Tu je prírubové spojenie. V tomto prípade by príruby mali byť navzájom rovnobežné. Pred inštaláciou sa uistite, že povrch prírub neobsahuje štiepky, drezy, otrysky a iné poškodenia, ktoré by mohli pretrhnúť tesnosť. Už pred inštaláciou musí byť rotačný disk mierne otvorený, ale nie úplne. Nemal by presahovať telo škrtiaceho ventilu. Po použití špendlíkov alebo skrutiek je možné mierne uchopiť. Ďalej sa plne otvorí disk motýľového ventilu, po ktorom sú upevňovacie prvky rovnomerne utiahnuté. Ak je proces inštalácie správny, mala by sa uzávierka ľahko otvoriť a zatvoriť.

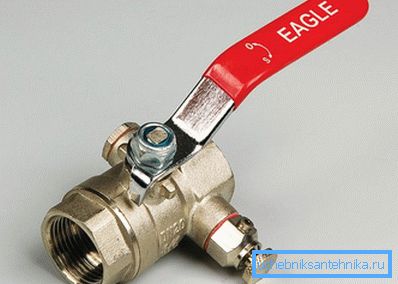

Guľový ventil

Tento typ ventilov sa nachádza v každom dome. Na inštaláciu stačí jeden nastaviteľný kľúč alebo pár rohovníka. Neodporúča sa používať plynový kľúč, pretože hrozí nebezpečenstvo poškodenia povrchu batérie. Guľový ventil má spravidla vonkajšie a vnútorné závity na oboch stranách. Bez neúspechu by mala byť ťahaná alebo odtiahnutá páska. Je potrebné utesniť spoje spojovacích ventilov. Je dôležité, aby ste nepreháňali a neviedli veľké množstvo pásky alebo vlečenia. Všetko by malo byť mierne.

Preto sme preskúmali hlavné odporúčania a tipy na inštaláciu ventilov na potrubiach. Je mimoriadne dôležité dodržiavať všetky technické predpisy, ako aj technologické procesy. V opačnom prípade môže dôjsť k nesprávnej inštalácii. Najhoršie zo všetkých, pri neopatrnej prevádzke, môžete poškodiť ventily.
