Montáž komínových sendvičových potrubí

Komínový komín typu "sendvič" je v súčasnosti najpoužívanejší komín, pretože je známy svojimi praktickými vlastnosťami a obrovskou funkčnosťou. Poďme sa porozprávať o spôsobe montáže komínového sendvičového potrubia.

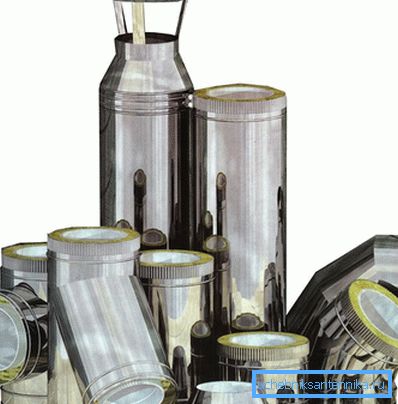

Výhody tohto dizajnu zahŕňajú nasledujúce vlastnosti:

• takmer úplná absencia kondenzátu
• na stenách nie je žiadna sadze,
• zanedbateľná možnosť požiaru,
• komíny sa ľahko udržiavajú av prípade potreby sa opravujú.

Sendvičové rúry sú vynikajúce ako materiál pre komíny v drevených budovách, napríklad v kúpeľoch a iných drevených budovách.

Ako zostaviť komín

Vyrobený komín pozostáva z dielov s dĺžkou 1 m, pričom každý je vložený do druhého. Aby sme lepšie pochopili spôsob inštalácie, je potrebné presne vysvetliť, ako je zobrazená schéma komína v dome. Všetko je veľmi jednoduché: jeden výrobok sa skladá z vonkajších a vnútorných rúrok, ich priemer je odlišný a vytvára medzeru, v ktorej je umiestnená izolačná vrstva. Rúrka umiestnená vo vnútri je zvyčajne vyrobená z nehrdzavejúcej ocele a vonkajšia, ktorá nepotrebuje tepelnú stabilitu, môže byť vyrobená z medi a mosadze.

Tip! Galvanizácia, ak sa používa ako materiál pre potrubia, nebude schopná normálne sa správať počas prevádzky potrubia, pretože počas ohrevu, ako aj počas chladenia bude neustále meniť svoj priemer.

Uvedené chyby nie sú nehrdzavejúcej ocele. Navyše pri použití tuhých palív môžete použiť nehrdzavejúcu oceľ, ktorá má tepelne odolné vlastnosti.

Ohrievací komín

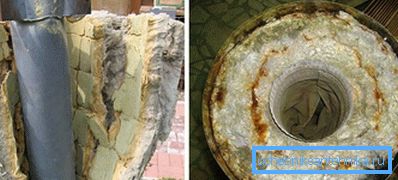

Počas montáže komínového sendviča sa ako izolačná hmota používa špeciálna čadičová minerálna vlna. S hrúbkou 24-60 mm sa používa ako vnútorná izolácia pre rúry z expandovanej hlinky a polyuretánu. Práca na jej inštalácii sa však často vyžaduje, aby sa vykonávala ručne, čo si vyžaduje osobitnú starostlivosť.

Metódy pripojenia potrubia

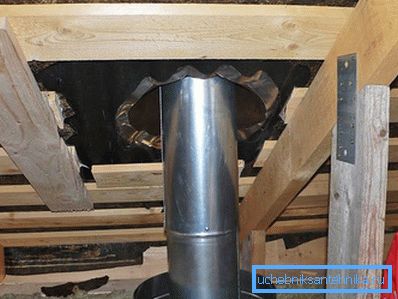

Existuje niekoľko spôsobov pripojenia:

• príruby;
• bajonet;
• a tzv. "studený most", "kondenzát", "dym".

Každá metóda má svoje vlastné rozlišovacie vlastnosti. Napríklad možnosť "dym" je navrhnutá tak, aby sa výrobky emitované oxidom uhoľnatým nedostali do miestnosti (zvyčajne kúpele). Metóda, ktorá zohľadňuje tvorbu kondenzátu, je zameraná na zabránenie tomu, aby kondenzátové útvary tečúval po potrubí.

Metóda prírubovej inštalácie znamená, že dym prechádzajúci komínom sa pred ním nenachádza nič, čo by mu zabránilo opustiť komín. Existujú samozrejme jeho nevýhody, ktoré sú spojené s neopatrnosťou pri montáži. Ak sa montáž neuskutoční s dostatočnou kvalitou, kondenzát sa môže dostať do vytvorených trhlín, čím dôjde k poškodeniu izolácie.

Na rozdiel od príruby, bajonetová metóda úplne eliminuje akékoľvek prenikanie vlhkosti, pretože tu vnútorná rúrka v komíne ide priamo do zásuvky spodného sendviča, ale je tu možnosť vytekať dym.

Tip! Aby dym neškodil zdraviu a kondenzát nezhoršuje izoláciu, stačí, aby ste všetky spoje tesne utesnili a táto operácia je potrebná bez ohľadu na zvolenú metódu.

V tomto prípade sú vnútorné rúry zmontované "kondenzátom" a izolácia by mala byť prítomná v tých miestach, kde je komín v kontakte s drevenými prvkami strechy. Okrem toho sendvič nie je vhodný na priame spojenie s potrubím.

Proces zhromažďovania

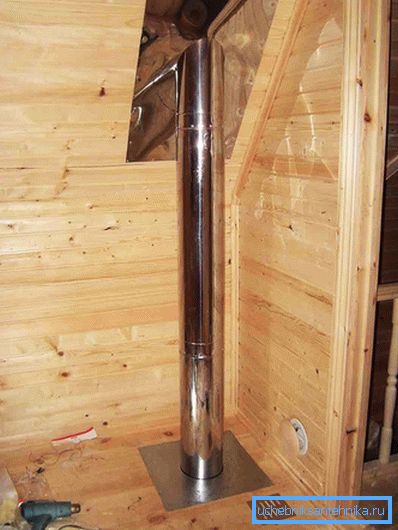

Je potrebné poznamenať, že samotné zariadenie nie je ťažké, pretože na pripojenie sendvičovej rúry nevyžadujú špeciálne stavebné zručnosti. Ako začína práca? Najdôležitejšie je mať na pamäti, že inštalácia by mala vždy začínať v spodnej časti a končiť v hornej časti, zatiaľ čo vonkajšia trubica by mala byť umiestnená na vnútornej.

Po prvé, je potrebné spojiť všetky prvky, ktoré tvoria komín. Začnite ju inštalovať, musíte zvážiť, že jeden koniec potrubia je trochu zúžený; je vložený do spodnej trubice. Keďže komín nezhromažďuje sadze, je z nej ľahko odstrániť kondenzát. To je možné vykonať inštaláciou špeciálnych odpalín.

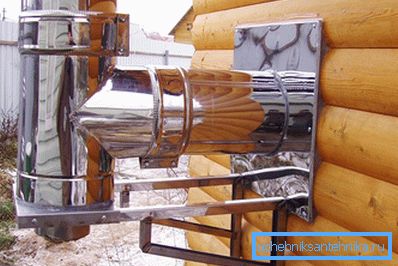

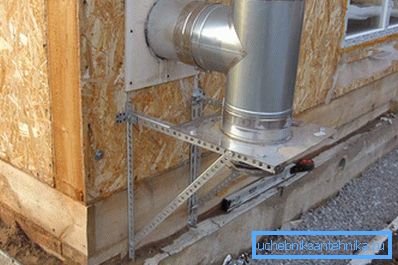

Po druhé, musíte držať komín na poschodí, v prvom prípade zvážiť možnosť cez stenu. Za týmto účelom vytvorí otvor pod potrubím, potrubie sa drží a švy sa uzavrú penou. Držiaky pod konzolou sú namontované von a potom sú nainštalované. Vyššie uvedené závesy sú namontované na rohoch pripevnených k držiaku, na ktoré sa môžu pohybovať. Vonku môže byť stien šitý listom preglejky (hrúbky asi 1 cm) alebo kovu. Samotná konzola musí byť natretá alebo lakovaná, aby sa zabránilo korózii.

V adaptéri sa vyvŕta otvor s požadovanou dĺžkou, po ktorom sa naň položí sendvič. Niekedy sa používa priradenie, to znamená, že medzi stenou budovy a dymovým kanálom je osobitne ponechaný priestor.

Ak držíte komín na streche, najskôr musíte potrubie odstrániť a až potom ho pripevniť k prepravke.

Tip! Pri výške komína vyššej ako 1,2 m je potrebné upevniť konštrukciu pomocou káblových priečok s krimpovacími svorkami, inak sa komín zhroutí pod vplyvom silného vetru.

Ak je strecha vyrobená z horľavých materiálov, mala by byť chránená pred možným požiarom. Aby ste to urobili, na komínovom potrubí, ktorý stúpal nad kovovú dlažbu alebo bridlicu, musíte nainštalovať deflektor s mriežkou na hasenie iskier (malé bunky musia byť vyrobené).

Chimney mount: čo potrebujete vedieť

Ďalej potrebujete čo najviac zabezpečiť komín. Všetky tyče a kolená, ako aj iné komponenty sú držané spolu s hadicovými svorkami a samotný odpal je vystužený konzolou. Ak náhle horná časť komína je zle alebo nie je vôbec pevná - je lepšie ho posilniť len v prípade, a tým sa poistiť. Zvyčajne sa v tomto prípade používajú pásy, nastavené pod uhlom 120 °.

Ak nie je jasné, ako sú upevnené kockové spoje, dozviete sa nižšie. Sendvičové potrubie, ako bolo spomenuté skôr, je vložené do seba. Po ukončení dokovania, keď ste presvedčení, že nie sú žiadne medzery a všetko je v poriadku, toto spojenie je zapečatené kompresnou klipom. Ak je potrubie držané spolu s nejakým iným prvkom, musia byť svorky použité na oboch stranách.

Mimochodom, držiak môže byť vyrobený ručne. Pre jeho konštrukciu bude potrebovať pár rohov (30, 50 mm). Tieto rohy sa prerezávajú do potrebných segmentov pomocou brúsky, vrtá sa vrtákom M10 a M8 vrtákom a potom sa všetko zostaví. Úplne celý proces možno nájsť a vidieť na videu na internete.

Takže sme rozobrali, ako správne zostaviť potrubie, čo a ako sa má pripojiť, ako nainštalovať rúrku do sporáka, ako prechádzať cez stenu a strechu a ako ju opraviť. Teraz môžete v skutočnosti hovoriť o ukončení inštalácie.

Dokončenie inštalácie komínového sendvičového potrubia

Existuje malá a nenápadná nuancia, o ktorej ľudia buď nevedia, alebo na to nezabudnú - musíte odstrániť film z rúrok. Bol špeciálne prilepený na ochranu rúrok pred poškriabaním a nečistotami, ale teraz, keď je komín zostavený a inštalovaný, nie je to potrebné. Navyše, ak to zabudnete, neskôr sa začne spať pod vplyvom poveternostných podmienok a dáva komínovi nepríjemný pohľad.

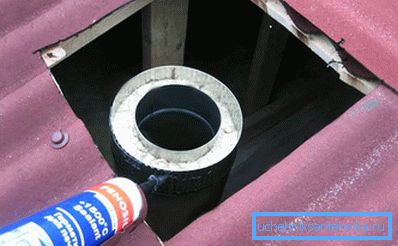

Bežná dĺžka hotového komína by mala byť asi 5 m, maximálne 6 m. Táto vzdialenosť sa považuje za odstup od roštu pece až po vrchol. Celá konštrukcia musí byť skontrolovaná, každá kĺbová alebo neobsazená vzdialenosť musí byť zapečatená. Pravidelná tesniaca hmota nebude fungovať, potrebujete len žiaruvzdornú hmotu, ktorá dokáže odolávať teplotám až do 1000 ° C. Takýto tmel sa aplikuje na vonkajší povrch vnútorných rúr a vonkajších. Ak dôjde k prechodu z jednostennej rúry na dvojitú rúru, potom je vonkajší kruh pokrytý tesniacim materiálom. Keď sa táto časť práce skončí, je potrebné skontrolovať potenciálne nebezpečné miesta, kde môže potrubia vykurovať najviac. Poradenstvo o tom, aká je teplota.

Chceli by ste následne očistiť komín ľahko a jednoducho? Nezabudnite to predtým upraviť. Čo je to? Takzvaná malá odnímateľná časť, špeciálne usporiadaná v stene komína. Môže to vyzerať ako diera s dverami.

video

Komín je zostavený pomocou kondenzátu nasledovne:
