Monotube vykurovací systém súkromného domu sám

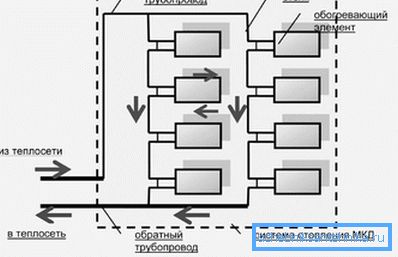

V určitej dobe v histórii našej krajiny bola jednou z prioritných úloh štátu poskytnúť všetkým občanom cenovo dostupné bývanie. "Chruščov" sa začal stavať v celom ZSSR. Takéto bytové domy mali malú plochu bytov a boli postavené veľmi rýchlo. Na zníženie nákladov na stavbu vynašiel množstvo nových schém a príslušenstva. To isté platí pre vykurovanie. Na zníženie spotreby potrubia bol vynájdený jeden potrubný systém. Odvtedy sa táto jednoduchá, ale celkom účinná konštrukcia stala široko používanou v súkromnej bytovej výstavbe. V tomto článku vám opíšeme, ako nainštalovať jednorúrkový vykurovací systém súkromného domu s vlastnými rukami.

Klady a zápory systému

Jednorúrkový vykurovací systém má svoje pozitívne a negatívne strany. Keď poznáte tieto funkcie, môžete presne odpovedať, ktoré jednorúrkové alebo dvojrúrkové systémy sú lepšie. Takže začneme s profesionálmi:

1. Najdôležitejšou výhodou je úspora. Pri jednom potrubnom systéme nie sú potrebné batérie, spätné stúpačky a iné prvky. Výsledkom je takmer dvojnásobné zníženie nákladov na potrubia v porovnaní s dvojvrstvovým vykurovacím systémom.

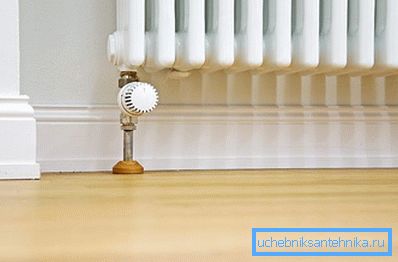

2. Je možné regulovať tok chladiacej kvapaliny na každé vykurovacie zariadenie bez významného vplyvu na prevádzku celého systému. To sa dosiahne inštaláciou moderných zariadení, ako sú balancery, guľové ventily a obtoky, termostatické ventily atď.

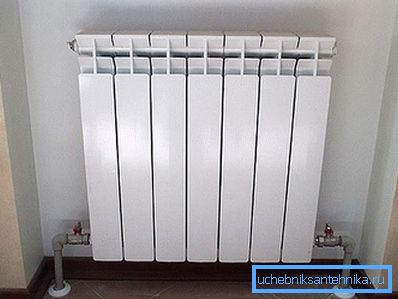

3. Ďalšou výhodou je aj estetika celého systému. Keďže počet rúrok je malý, je vhodné skryť ich za falošné steny alebo panely.

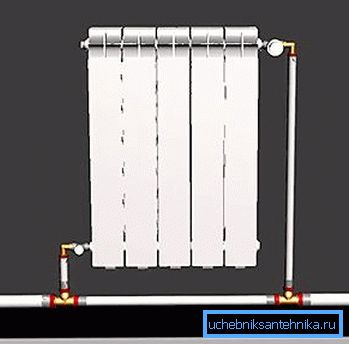

To všetko robí populárny systém jedného potrubia. Je však tiež potrebné pripomenúť, že schéma všetkých komunikácií bude jednoduchá. To umožňuje nezávislé vykonávanie inštalácie vykurovania bez veľkého úsilia.

Ale aj tu to nebolo bez nevýhod a existuje veľa z nich. Nevýhody systému:

1. Aby všetky ohrievače fungovali efektívne, je potrebné v systéme zabezpečiť dostatočný tlak. Táto okolnosť vedie k potrebe inštalácie silnejších čerpadiel, čo vedie k zvýšeniu prevádzkových nákladov.
2. Inštalácia obehového čerpadla môže byť tiež nevýhodou. Dvojrúrkový systém nepotrebuje takéto dodatočné vybavenie, je namontovaný iba pre efektívnosť.
3. Pri vyhotovení schémy jednorúrkového vykurovacieho systému je potrebné zabezpečiť umiestnenie rúr tak, aby sa chladivo pohybovalo. V praxi ide o inštaláciu expanznej nádoby v najvyššom bode systému. Tento dodatočný detail je spravidla umiestnený v podkroví.

Ale napriek týmto nevýhodám prevláda lacnosť a jednoplášťové vykurovacie systémy sa najčastejšie nachádzajú v súkromných domoch, najmä s malým obytným priestorom.

Odrody monotubusových systémov

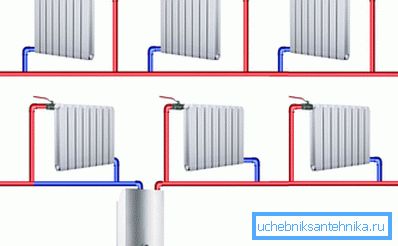

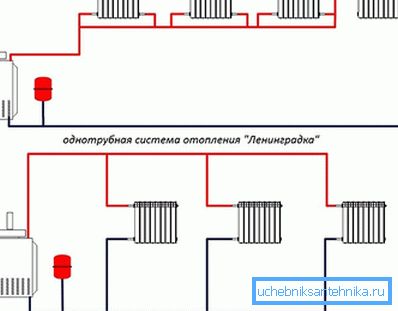

Napriek svojej jednoduchosti má jednorúrkový vykurovací systém rozdiely. V súkromných domoch môžete použiť dva typy:

• Konzistentný alebo neregulovaný systém. V tomto prípade chladiaca kvapalina vstupuje do každého zariadenia naopak, výstup je voda s nižšou teplotou, ktorá vstupuje do ďalšieho chladiča.

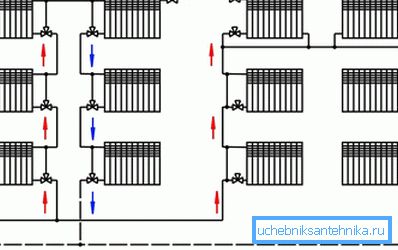

• Regulovaný systém, ľudia to nazvali "Leningrad". Táto možnosť vám umožňuje nastaviť tok chladiacej kvapaliny v každom chladiči. Zariadenia sú paralelne pripojené k diaľnici.

Prvá možnosť sa považuje za najjednoduchšiu a najlacnejšiu v popravách. Neumožňuje však regulovať tok chladiacej kvapaliny, takže batérie, ktoré sú umiestnené ďalej od kotla, budú mať nižšiu teplotu. Z tohto dôvodu sa konzistentný jednokanálový systém používa iba na vykurovanie malých domov alebo jednotlivých miestností.

Systém "Leningrad" z hľadiska regulácie a jednotného vykurovania všetkých zariadení je lepší. Tu je príležitosť regulovať prietok chladiacej kvapaliny na každé zariadenie pomocou ventilov. Takéto systémy môžu byť inštalované v domoch s veľkou plochou.

Okrem vyššie uvedeného princípu sú jednorúrkové systémy delené spôsobom cirkulácie chladiacej kvapaliny. Tu sú tri typy:

• S prirodzenou cirkuláciou. V tomto prípade sa chladiaca kvapalina premiestňuje z jedného radiátora do druhého pod vplyvom gravitácie.

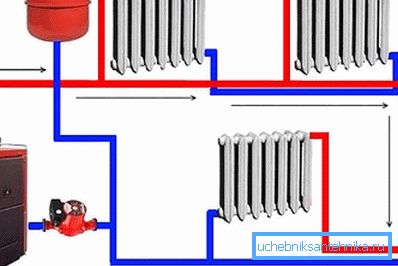

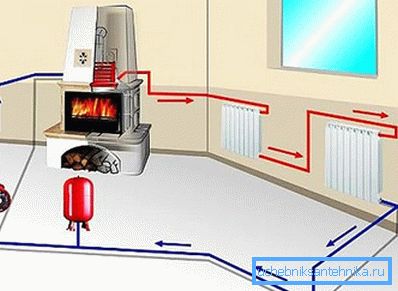

• S núteným obehom. Takéto systémy sú považované za účinnejšie ako prvá možnosť. Pri nútenej cirkulácii chladiacej kvapaliny sa používa špeciálne čerpadlo.
• Kombinovaná možnosť. Inštalácia sa vykonáva podľa schémy systému s prirodzenou cirkuláciou a na zvýšenie účinnosti je nainštalované obehové čerpadlo (cez obtok).

Prvý z týchto typov systémov funguje efektívne len s malou dĺžkou trate, z tohto dôvodu sa používa iba v domácnostiach s malou vyhrievanou plochou. Na zlepšenie obehu je vhodné inštalovať akcelerátor ihneď po kotli. Tento návrh zahŕňa zvýšenie prívodného potrubia na meter alebo pol nad úrovňou prvého radiátora. Mala by sa tiež použiť inštalácia otvorenej expanznej nádoby umiestnenej v najvyššom bode systému.

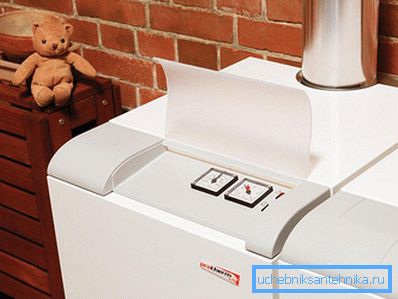

Napriek nižšej účinnosti je systém s prirodzenou cirkuláciou chladiacej kvapaliny veľmi populárny. Je to spôsobené nestabilitou. Ak má dom elektronický kotol nainštalovaný na podlahu, výpadok prúdu neovplyvní činnosť vykurovacieho systému.

Tip! Efektívnejší, ale súčasne dizajn s núteným obehom chladiacej kvapaliny sa považuje za závislú od elektrickej energie. Takéto systémy môžu mať dlhý obrys a nie jeden. V druhom prípade je nainštalované niekoľko cirkulačných čerpadiel, oddelených pre každý obvod.

Ak sa vo vašej oblasti vyskytnú časté výpadky elektrickej energie a je nainštalovaný elektronický ohrev podlahového kotla, odporúča sa nainštalovať kombinovaný jednorúrkový systém. V takom prípade, pri absencii elektrickej energie, váš dom nezmrzne.

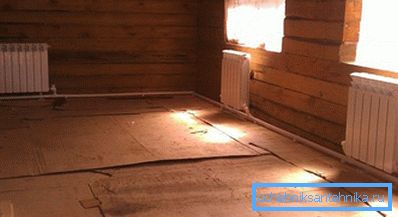

Inštalácia systému

Ak sa rozhodnete vo svojom dome urobiť jednorázový vykurovací systém od začiatku, hlavnou úlohou bude zostaviť schému. Je potrebné jasne určiť miesto inštalácie kotla, expanznej nádrže, cirkulačného čerpadla, radiátorov a ďalších zariadení a zariadení.

Postupnosť inštalácie jednorúrkového vykurovacieho systému bude nasledovná:

1. Najprv je kotol namontovaný. Je lepšie ho nainštalovať v spodnej časti budovy, ale nie v suteréne. Nezabudnite na protipožiarne opatrenia (okolo zariadenia, steny, podlahy a strop sú ozdobené nehorľavým materiálom). Spolu s kotlom namontujte komín.
2. Potom nainštalujeme odvzdušňovacie potrubie z kotla. Je lepšie použiť rúry s priemerom najmenej 25 mm. Diaľnica je vopred položená v celom dome a sú inštalované vykurovacie telesá, ventily a ďalšie zariadenia. Pri inštalácii nezabudnite na potrebný sklon potrubia. Tepelný nosič by sa mal pohybovať gravitáciou z kotla, pretiahnuť všetky batérie a vrátiť sa späť do kotla. To je veľmi dôležité, ak váš systém s prirodzeného obehu alebo kombinovaného typu. Za prítomnosti čerpadla nie je možné pozorovať skreslenie.
3. Pri pripojení hlavného potrubia k kotlu je potrebné namontovať expanznú nádrž, ktorej typ závisí od zvoleného vykurovacieho systému.
4. Odporúča sa nainštalovať filtre na spätnom vedení pred vstupom do kotla. To je potrebné na ochranu všetkých zariadení pred nečistotami a nečistotami.

Ak inštalujete systém kombinovaného typu alebo s núteným obehom chladiacej kvapaliny, čerpadlo sa musí inštalovať pomocou obtoku. V prvom variante je táto kombinácia povinná a druhá je žiaduca. Inštalácia čerpadla cez obtok poskytne príležitosť na jeho vypnutie v prípade opravy alebo nedostatku energie, zatiaľ čo vykurovací systém bude pokračovať v práci.

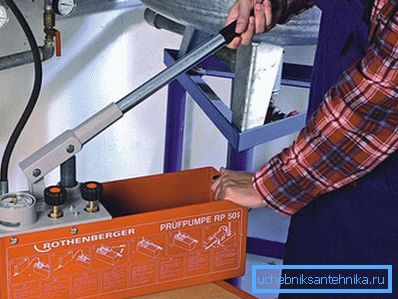

Pred začatím prevádzky musíte vykonať tlakové skúšky. Tento proces sa vykonáva so špeciálnym čerpadlom, ktoré zvyšuje tlak v systéme. Ak sa v procese tlakového testovania udržiava tlak v systéme, nedochádza k úniku a môžete začať vykurovaciu sezónu.

video

Pozrite si video o inštalácii a inštalácii jednokanálového vykurovacieho systému v súkromnom dome:
