Litinové inštalačné potrubie podľa gost 9583 75: regulačné

Ľadové rúry sú spravidla dôsledne spojené s odpadovou vodou. Len málo ľudí vie, že boli masívne používané na kladenie vodovodov na viac ako dve storočia. V tomto materiáli budeme študovať charakteristiky liatinových vodných potrubí, požiadavky GOST na ne, použiteľné metódy inštalácie a opravy.

Liatina alebo oceľ

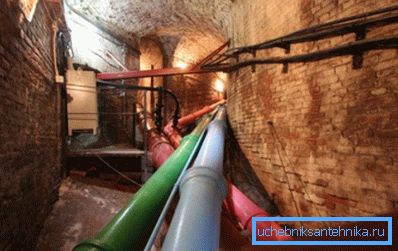

Tí, ktorí boli v suteréne Peterhof, určite upozornili na masívne potrubia, ktoré dodávajú slávnej fontány s vodou. Toto je jedno z najstarších fungujúcich železničných potrubí pred našou dobou. Bol postavený po stáročia; Zároveň stavitelia kráľovskej rezidencie, úprimne povedané, zvlášť nezohľadnili náklady.

V druhej polovici minulého storočia nastala hospodárska výhodnosť. Naozaj, prečo vybudovať systém zásobovania vodou s polstoročným zdrojom, ak po 40 rokoch bude oblasť mesta rozširovať a znovu budovať s pokladaním nových diaľnic?

Vtedy sa rozsiahla oceľová vodovodná sieť - pomerne lacná a čo je najdôležitejšia, oveľa technickejšia z hľadiska inštalácie.

Tip: elektrické zváranie a vonkajšia hydroizolácia asfaltom sa vykonávajú oveľa rýchlejšie ako ručné razenie s výplňou zásuvky.

Dôsledky úspory sú dosť predvídateľné a stále sa cítia:

• Zdroj potrubia uloženého v zemi, napriek opatreniam na izoláciu, zriedka prekračuje 30-40 rokov. Po tejto dobe početné píšťaly v ňom spôsobujú, že strata pitnej vody je neprijateľná.

Zvedavý je, že podľa odhadov miestnych orgánov v Sevastopole, v meste, kde žije autor, z dôvodu zhoršenia vodovodnej siete sa stratilo 40% vody.

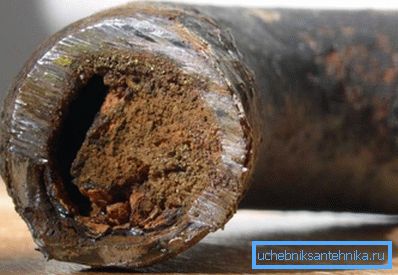

• Nielen to: oceľové potrubie je aktívne zarastené vápennými usadeninami a hrdzou vo vnútri. Po dobu niekoľkých desaťročí môže byť klírens znížený o 3-4 krát s príslušným poklesom tlaku a manévrovateľnosťou.

A čo vyzerá liatina na tomto tlmenom pozadí?

• Pri správnej vonkajšej hydroizolácii je skutočná životnosť potrubia uložená v zemi nie kratšia ako storočie.
• Plynovod prakticky neprekročí zvnútra.

Jediný problém liatinovej inštalácie je veľká citlivosť na pohyb zeme: ak je oceľové potrubie mierne deformované, liatina sa roztrhne.

standard

Súčasná norma pre vodné potrubia z šedej liatiny bola zavedená v roku 1977; posledné zmeny sa v texte nedávno zrealizovali v roku 2011. Takže, aké by mali byť liatinové potrubia pre zásobovanie vodou podľa GOST 9583-95?

rozmery

Štandard poskytuje liatinové vodovodné rúry tri triedy pre hrúbku steny - LA, A a B.

Hmotnosť bežného meradla rúry sa pohybuje od 11,3 kg (65 mm, trieda LA) až 627 kg (1000 mm, trieda B). Štandardom je výroba zvonovitých rúr s meranou dĺžkou (2, 3, 4, 5, 6, 7, 8, 9 a 10 metrov) a nemeraná dĺžka od 2 do 10,5 m.

požiadavky

Prechod valca do zásuvky môže byť uskutočnený so sklonom alebo vo forme lišty.

Rozmery liatinových potrubí pre zásobovanie vodou sa môžu líšiť od nominálnych hodnôt v rámci nasledujúcich limitov:

• Dĺžka meracej trubice je +20.
• Hrúbka steny - -1 + 0,5.
• Vonkajší priemer (do 300 mm) - + - (4,5 + 0,0015D).
• Vonkajší priemer (nad 300 mm) - + (4,0 + 0,0015D) - (5,0 + -0,0015D).
• Vnútorný priemer v zásuvke je + (2,5 + 0,002 D) - (1,5 + 0,002D).

Poznámka: pre D, pri výpočte tolerancií sa odoberá menovitý priemer.

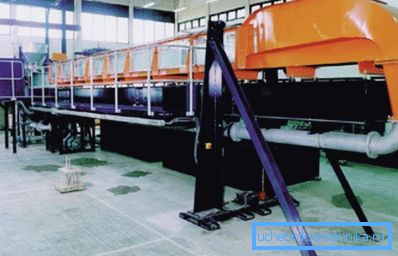

Ovalita nemôže odvodiť potrubie pre normalizované odchýlky od nominálnej veľkosti. Odchýlka skutočnej hmotnosti potrubia od vypočítanej nesmie prekročiť päť percent. Rúry sa podrobia hydraulickým tlakovým skúškam, ktoré sú určené ich triedou a menovitou veľkosťou.

Poznámka: Pracovný tlak vo vodovodnom potrubí zvyčajne nepresahuje 3-4 atmosfér. Až 8-10 kgf / cm2 sa môže zvýšiť len po čerpaní, v inžinierskom systéme domu alebo malom mikrodistriku.

Koncová plocha rúrky oproti zvonu by mala byť rezaná kolmo k jeho osi s odchýlkou ​​nepresahujúcou 0,5 stupňa.

Vnútri aj zvonka produktu je pokrytý ochranným netoxickým materiálom. V tomto prípade by povrch nemal zasahovať do tesnenia tupého kĺbu, odlúpnuť a zmäknúť pri teplotách do +60 ° C.

Dôležité: na požiadanie zákazníka môžu byť prvky potrubia dodávané bez povlaku.

Inštalácia a oprava

Ako nainštalovať inštalatérske vodovodné potrubie počas inštalácie? Sú zásuvky popraskané a štiepané?

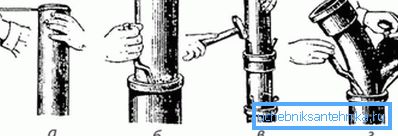

Hlavným štádiom utesnenia potrubia je jeho utesnenie kabolom naolejovaným organickým vláknom. Postroj sa zapadá čo najviac do stredového zvonového kĺbu, po ktorom sa dodatočne zhutňuje ručne za pomoci prenasledovania a kladivom.

Tesnenie: Kábel musí byť chránený pred biologickou degradáciou, mechanickým poškodením a inými nepriaznivými účinkami.

Ako sa to robí?

• Bežná cementová značka 400. Voda-cementová zmes, pripravená v pomere 1: 9, čo najtesnejšie, upcháva zásuvku a je zhutnená lisovaním, až kým sa neodrazí z cementovej zátky. Potom je zásuvka obalená mokrými handry až na jeden deň.

• Zmes azbestocementu, pripravený v pomere 1: 2, po ktorom nasleduje pridanie 10 až 12 objemových percent vody. Je zhutnená ako cement; Azbestové vlákna zabraňujú praskaniu.

Dôležité: s rovnakým úspechom môžete použiť vláknité sklolaminát.

• Rozširovanie cementu. Na rozdiel od bežného nevyžaduje zhutnenie.
• Tavenina síry s prídavkom 10 - 15% mletého kaolínu. Zo zrejmých dôvodov môžete naliať len vertikálnu alebo šikmú zásuvku; Sivá zostava je zvyčajne zapečatená vo výrobnom závode.
• Roztavený olovo.
• Nakoniec môže byť olovo použité na označenie topánok na vrchole.. Tenká tyč z mäkkého kovu tesne vyplní drážku a spoľahlivo chráni organické vlákno.

Dôležité: olovo a jeho zlúčeniny sú toxické. Azbestové vlákna a vlákna tiež nie sú také vhodné pre dýchacie orgány. Z toho vyplýva jasná výučba: pri vykonávaní príslušnej práce s vlastnými rukami nesmiete zabúdať na osobné ochranné pomôcky.

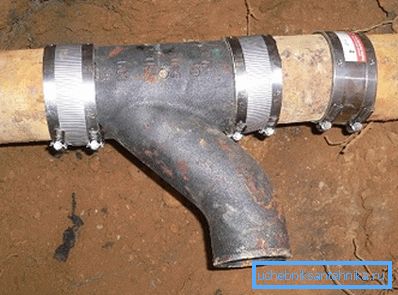

Oprava liatinových vodovodných potrubí je možná len s malými priečnymi alebo pozdĺžnymi trhlinkami ďaleko od zásuvky: v tomto prípade je na potrubnom úseku umiestnená predpripravená lišta alebo oceľová svorka s gumovým tesnením. V iných prípadoch (štiepané zásuvky, pozdĺžne praskliny značnej dĺžky) sa časť potrubia nahradí.

alternatívy

tvárnej liatiny

Prvý známy

Pod týmto znížením spočíva takzvaná vysoko pevná tvárna liatina.

Aby ste vysvetlili význam tohto pojmu, musíte sa krátko ponoriť do divokej fyziky.

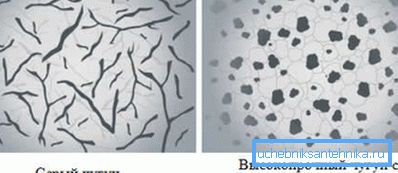

• Všetky hlavné rozdiely z liatiny od ocele - krehkosť, nízka ťažnosť a vysoká odolnosť voči korózii - sú determinované prítomnosťou jednej z foriem uhlíka - grafitu.
• Pravidelný grafit má podobu miniatúrnych plochých váh. Avšak, keď dochádza k rekryštalizácii, keď sa do roztavenej šedej liatiny (najmä horčíka a jeho zlúčenín) zavádzajú niektoré prísady, mení svoj tvar na sférický.
• Zároveň sa výrazne menia fyzikálne vlastnosti kovu: získavajú viskozitu, plasticitu a odolnosť voči nárazom pri zachovaní odolnosti voči korózii.

Zvlášť pekné je to, že cena tony materiálových zmien v priebehu transformácie mierne. Celkový podiel prísad, ktoré spôsobujú rekryštalizáciu uhlíka, nepresahuje 0,08% hmotnosti liatiny.

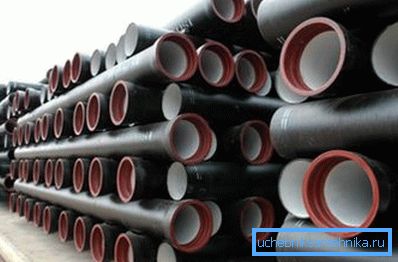

V súčasnosti je hlavnou alternatívou k šedej liatine vodné potrubia z vysokofrekvenčnej železnej skupiny.

• Pevnosť v tlaku a ohybe je lepšia ako liatina, nehovoriac o všetkých typoch polymérových rúr. Podľa toho môžu byť potrubia vodných potrubí VCHSH položené na rušných diaľniciach a na nestabilných pôdach. Majú všetky kvality ocele, s výnimkou Achilovej päty - nízka odolnosť voči korózii.

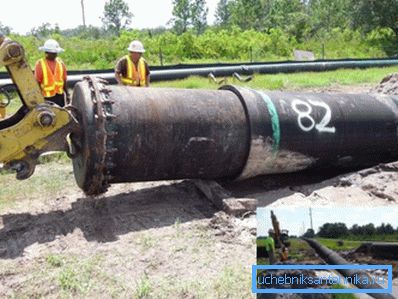

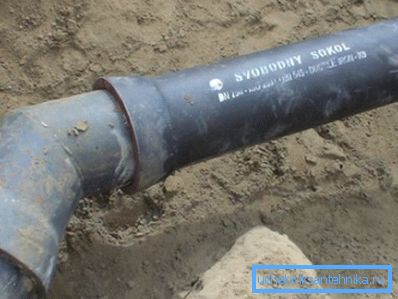

• Problém pracovného a netechnologického razenia zásuviek je úplne vyriešený. Namiesto razenia použitých zásuviek s gumovými tesneniami. Samozrejme, pri veľkých rozmeroch potrubí zahŕňa montáž zásuviek použitie ťažkých strojov; avšak hmotnosť týchto rúrok v žiadnom prípade neumožní inštaláciu potrubia manuálne.

Venujte pozornosť! Použitie gumových tesnení umožňuje mierne deformáciu prípojky zásuvky (zmena relatívnej polohy potrubí) bez ohrozenia tesnosti.

Regulačná dokumentácia

Výroba tlakových potrubí z VChGH je regulovaná samostatnou normou - GOST R ISO 2531-2008.

Zvýraznite jeho kľúčové body.

1. Podľa dokumentu môžu mať potrubia a armatúry menovité rozmery od 40 do 2600 milimetrov, čo umožňuje použitie žuvačiek na vytvorenie diaľnic, ktoré kŕmia celé mestá.
2. Zloženie kovu podľa GOST by nemalo mať škodlivý vplyv na zloženie vody.
3. Dĺžka rúr je regulovaná štandardom v závislosti od ich menovitého priemeru:

Maximálne prípustné zakrivenie nie je väčšie ako 0,125% dĺžky potrubia.

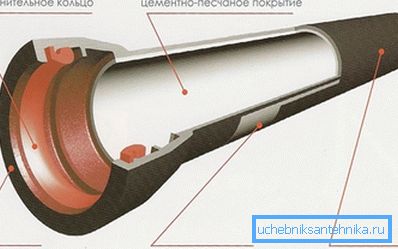

Ako vonkajší povlak potrubia je možné v závislosti od prevádzkových podmienok použiť:

• Zinkový kov.
• Zinková farba (práškový zinok v polymérovom spojive).
• Polyetylén.
• Polyuretán.
• Vláknitý cement.
• Lepiaca polymérová páska.
• Epoxidová živica.
• Bitúmenový tmel alebo farba.

Pre vnútornú ochranu potrubia a tvaroviek je prípustné použiť:

• Cementové malty (Portlandský cement, Portlandský cement z trosky a vysoký obsah oxidu hlinitého).
• Polyetylén.
• Polyuretán.
• Epoxidová živica.
• Asfaltová farba (mastic).

Označenie prvkov potrubia by malo uvádzať:

• Výrobca (meno alebo ochranná známka).
• Rok výroby.
• Odkaz na materiál (VChGH).
• Nominálna veľkosť.
• Štandard, podľa ktorého sa výrobok vyrába.

polyetylén

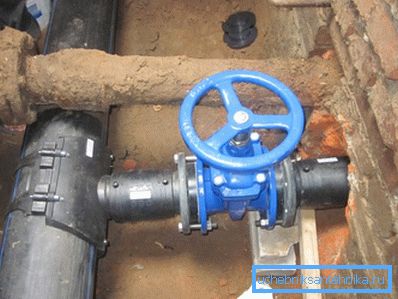

Tlakové potrubia z polyetylénu sú dnes hlavnou alternatívou k liatinovým inštaláciám.

Podrobné zoznámenie sa s nimi jasne presahuje rámec nášho materiálu, preto budeme venovať pozornosť iba ich kľúčovým vlastnostiam.

• Životnosť polyetylénu odhadujú výrobcovia ako hmlisté 50 a viac rokov. V praxi sa tento materiál môže považovať za takmer večný.
• Vklady na stenách, ktoré znižujú lúmen potrubia, nemôžu byť v zásade. Hladký povrch polyméru s extrémne nízkymi lepiacimi vlastnosťami jednoducho neumožní vytvorenie upchatia.

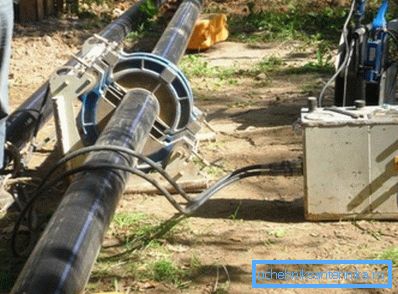

• Všetky prípojky sa vyrábajú zváraním na tupo. Pevnosť spoja je najmenej 80% pevnosti pevného potrubia.

Jediné sťažnosti týkajúce sa polyetylénu, ktoré umožňuje, aby liatinové rúry zostali na trhu až dodnes, je vysoká plasticita a v dôsledku toho veľmi mierna tuhosť krúžku. Polyetylénové potrubie môže byť uložené v deformovateľnej pôde len s ochranou železobetónového žľabu.

záver

Zohľadňujeme klasické a moderné riešenia pre kladenie vodovodných potrubí. Ako vždy, video v tomto článku ponúkne ďalší materiál. Veľa šťastia!
