Krimpovacie kovové rúrky

Pri práci na inštalácii a prevádzke vykurovacích a vodovodných systémov je často potrebné navzájom prepojiť potrubia. Predtým, keď boli použité iba kovové rúry, bola otázka vo väčšine prípadov riešená pomocou závitového spojenia. Avšak s rozvojom chemického priemyslu sa kovové plastové rúry stali pomerne rozšírenými a nie je možné organizovať pevné a tesné spojenie pomocou závitov. Cesta z tejto situácie je technológia, nazývaná krimpovanie kovových plastových rúrok, v ktorej sú prvky prepojené špeciálnymi spojovacími prvkami. Ako presne to urobiť a aké sú tu nuance, ktoré budú existovať, bude ďalej diskutované.

Podstata procesu

Pri lisovaní z kovových plastových rúrok sa obyčajne používajú špeciálne spojovacie prvky, nazývané tvarovky. Môžu mať navzájom určité štrukturálne rozdiely, ale pozostávajú hlavne z hlavnej časti zasunutej do potrubia a tlačného krúžku (nazývaného aj objímka), ktorý sa nosí na vonkajšej strane rúrky a slúži na priame zvlnenie.

Výsledkom použitia takého spojovacieho prvku je pevné a trvalé spojenie, ktoré nevyžaduje použitie žiadnych špeciálnych tesnení. Je potrebné dodať, že pripojenie nepotrebuje žiadne zložité technické zariadenia a všetko môžete robiť vlastnými rukami, čo ušetrí peniaze a urýchli proces.

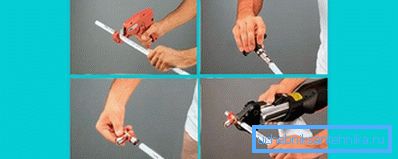

Etapy práce

Všetky pracovné kroky musia byť vykonané s maximálnou starostlivosťou, ako aj bezpečnostnými predpismi.

• Prvá vec, ktorú musíte urobiť, je meranie a rozrezanie potrubia, ktoré sa majú pripojiť. Pri rezaní takýchto rúrok sa používajú špeciálne kliešte. Aby ste ich priviedli do pracovnej polohy, sú ramená oddelené na maximum. Ďalej, stláčaním pohybov s rukoväťami musíte potrubie na správnom mieste odstrihnúť, trochu ho otočiť a pokračovať v rezaní. Takže postupne otáčajte potrubie, musí byť úplne odrezané.
• Ďalej musí byť kalibrovaná. Faktom je, že pri rezaní sa najčastejšie stáva oválnym a táto chyba je eliminovaná špeciálnym kalibrátorom. Zariadenie je vložené do potrubia a s pomocou rotačných pohybov zarovná koniec potrubia k okrúhlemu tvaru. Toto sa vykonáva odstránením vnútornej zrazeniny z potrubia. Táto činnosť je nevyhnutná, aby sa spojovacia vsuvka zasunula do potrubia čo najľahšie a gumové tesnenia neboli poškodené.
• Po vykonaní tejto práce sa na potrubie umiestni kompresný obal. Vyznačuje sa širokou podložkou a dodáva sa s príslušenstvom.

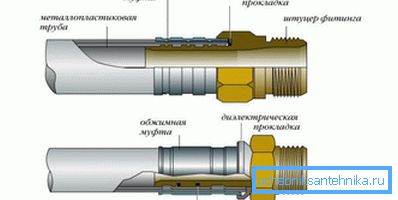

• Potom sa do potrubia vsunie hlavná časť spojovacieho prvku - vsuvka. Je potrebné dbať na to, aby boli všetky gumové tesnenia, ktoré sú určené pre jeho konštrukciu, na mieste. Nezabudnite ani na prítomnosť špeciálneho tesniaceho krúžku. Mimochodom je potrebné nielen ako prídavný tesniaci prostriedok, ale aj preto, aby sa kovový spoj a kovová sieť, ktorá je súčasťou rúry, nedostali do styku a nespôsobovali koróziu.

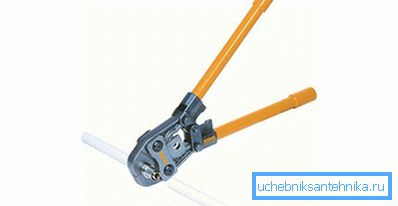

• Keď je kĺb pripravený, môžete prejsť na priame zvlnenie. Pre tento účel musí byť použitý špeciálny nástroj. Môžu to byť elektrické alebo mechanické lisovacie kliešte. Elektrické náradie tohto typu sa nachádza iba v špecializovaných organizáciách, takže popis jeho práce je nepraktický, ale mechanické lisovacie kliešte sú bežnejším nástrojom a odporúčajú sa pre domáce použitie. Pre uvedenie do prevádzky musia byť rukoväte otočené do strán o 180 stupňov a potom otvoriť pracovnú lisovacu hlavu, do ktorej je potrebné vložiť špeciálne tesniace priechodky zodpovedajúce priemeru potrubia. Následne je nástroj umiestnený na vrchu križovatky a stlačením rukoväte sa spojka navíja okolo potrubia a vložky, ktoré sú do nej vložené. Potom sa rukoväť rozloží na stranu a kliešte lisu sa odstránia.

Výsledkom opísaných manipulácií je tesné, pevné a tesné spojenie. Metóda je jednoduchá a univerzálna. Môže sa použiť pri pripojení potrubí, ktoré majú byť skryté a ktoré nevyčnievajú. Spojovacie príslušenstvo tohto typu je k dispozícii v širokej škále tvarov a konfigurácií a môže vyriešiť pomerne rozsiahly rozsah úloh.

Posuvné lisovacie kovania

Stojí za zmienku, že vyššie opísaná metóda lisovania kovových plastových rúrok nie je jediná. Tu treba spomenúť spojenie pomocou takzvaných posuvných lisovacích tvaroviek. Táto metóda sa používa v prípadoch, keď je potrebné hustšie a spoľahlivejšie pripojenie potrubia. Je to spravidla potrebné, ak je odhadnutý tlak v potrubia významný. Podstata procesu ako celku je podobná predchádzajúcej metóde, ale má určité vlastnosti.

• Spočiatku sa potrubie tiež rozrezáva.
• Ďalej je umiestnený na krimpovej spojke.

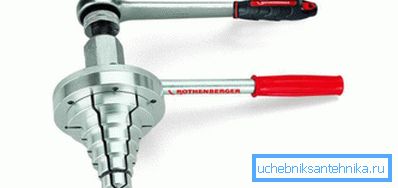

• Potom musí byť koniec potrubia ošetrený špeciálnym nástrojom nazývaným expandér. Jeho úlohou je rozšíriť koncovú časť rúrky a výsledok bude niečo ako zásuvka.

• Po týchto prácach sa do potrubia zasunie armatúra.
• Potom sa pomocou špeciálneho hydraulického lisu spojka zasúva smerom ku kĺbu. To samo osebe prináša pomerne tesné spojenie.
• Poslednou etapou práce je konečné upevnenie kĺbu, pre ktoré sa používa špeciálny lis na lisovanie, ktorý vytvorí najsilnejšie a najtvrdšie spojenie.

Rovnako ako v predchádzajúcom prípade existuje veľa druhov spojovacích tvaroviek vhodných pre túto metódu. Na trhu nájdete prvky rôznych úprav a konfigurácií.

Tip! Pre prácu s určitým typom výrobcu potrubí odporúča špecifický typ pripojenia, ako aj dobre definované modely spojovacích tvaroviek.

Medzi argumenty v prospech opísaných spôsobov pripojenia možno hovoriť technologickú jednoduchosť práce a tesné, silné a trvalé pripojenie potrubia. Avšak v spravodlivosti by sa malo povedať, že existujú určité nevýhody. Presnejšie, nevýhodou nie je samotná metóda pripojenia, ale skutočnosť, že jej použitie vyžaduje použitie špeciálneho nástroja, ktorý nie každý má. Získanie tlačových kliešťov na jednorazové pripojenie je ťažko vhodné, ale môžete sa pokúsiť prenajať nástroj a mnohé obchody robia takéto ústupky. Zvyšok metódy je charakterizovaný iba pozitívnou stránkou. Pre úplné pochopenie procesu sa môžete oboznámiť s príslušnými videami, ktoré vám pomôžu pochopiť všetky zložitosti.
