Kovanie pre potrubia kov-plast: typy, zariadenie, typické
Ako sa kovové polymérové potrubia pripájajú k zdroju vody? Ako sú usporiadané lisovacie alebo lisovacie armatúry pre kovoplastové rúrky? Majú tieto zariadenia nejaké problémy, o ktorých by si kupujúci mal uvedomovať?
Poďme to prísť na to.

klasifikácia
Aké druhy tvaroviek pre kovové rúry je možné odlíšiť?
Preformulujeme otázku: akými znakmi je možné ich klasifikovať?
- funkčnosť. Tvar a vzhľad spojky sú najdôležitejšie pre to, na čo je určená: je zrejmé, že priečny diel, tŕň, roh pre mixpult a adaptér z jedného priemeru do druhého budú vyzerať odlišne.
- materiál. V skutočnosti je zoznam malý: tieto výrobky sú väčšinou mosadzné (niekedy s pochrómovaním); Novo zavedené tlačidlá sú k dispozícii s mosadznými a polypropylénovými krytmi.
Mimochodom: pod plastom je v tomto prípade mosadzná vložka a zámková pružina vyrobená z nehrdzavejúcej ocele.
- Priemer otvoru. Tu sú typické rozmery kovania pre plastové rúry pre rôzne aplikácie.
Funkcia potrubia | Priemer pripojeného potrubia |
Liner chvs, prívod teplej vody pre jedno sanitárne zariadenie | 16 mm |
Linkový nástavec, prívod horúcej vody pre niekoľko inštalácií, vykurovacie potrubia pre jedno vykurovacie zariadenie | 20 mm |
Vnútorné rozvody a rozvody vykurovania, rozvody kúrenia v chate s nútenou cirkuláciou chladiacej kvapaliny | 26 mm |
Nalievanie tepla v gravitačnom systéme | 32 - 40 mm |
Upozorňujeme, že okrem závitov pre kovovo-polymérovú rúrku môže byť armatúra vybavená jedným alebo viacerými rúrkovými vláknami - vonkajšími a vnútornými.
- Spôsob upevnenia rúry. Ak iné technické charakteristiky armatúr pre plastové potrubia nepotrebujú špeciálne pripomienky, potom stojí za to, aby ste sa na to pokúšali.

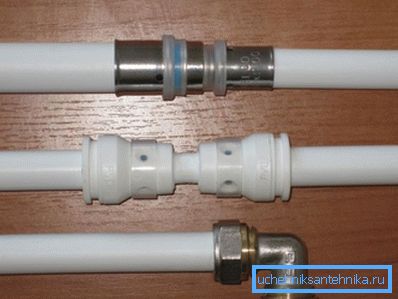

Metódy fixácie potrubia
Takže aké možnosti sú možné?
S rozdeleným krúžkom
Tieto zariadenia sa prvýkrát objavili na ruskom trhu a vo veľkej miere tvorili postoj spotrebiteľa k materiálu ako celku.

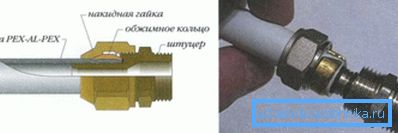

Ako funguje rozdeľovací krúžok?
- Trubica je utiahnutá na kovanie, vybavená dvojicou prstencových tesnení a spočíva na fluoroplastovej podložke.
- Pri uťahovaní kryciej matice stláča rozperný krúžok, ktorý stláča rúrku na tryske a zabraňuje jej náhodnému odpojeniu.
Dôležité: tesnenie spoja nie je zabezpečené krimpovaním, menovite prstencovým tesnením. Rozdeľovací krúžok iba bezpečne fixuje potrubie.
Ako sa toto pripojenie montuje?
Tu je typický pokyn od väčšiny výrobcov:
- Rúrka sa nareže na mieste pomocou rezača.
- Potom pomocou kalibrátora zbaví najmenšieho oválnosti. Navyše aspoň na vnútornom povrchu je skosený.
- Na potrubie sa postupne zavádza matica s uzáverom a rozdelený krúžok.
- Potrubie sa pripevní na doraz.
- Rozdeľovací krúžok a matica sa posunú späť na okraj - aj proti dorazu - po ktorom sa niť najprv ručne a potom pomocou pár kľúčov.

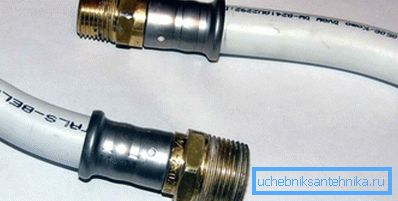

Lisovacie tvarovky
Predbežná montáž pre rúry z kovového a plastového materiálu je usporiadaná trochu inak: namiesto matice a rozdeľovacieho krúžku potrubie na tlmivom zariadení stláča svorku, ktorá je deformovaná špeciálnymi kliešťami zo všetkých strán.

Ak v predchádzajúcom prípade inštalácia armatúr pre potrubia z kovového plastu vyžaduje iba pár nastaviteľných alebo otvorených kľúčov, potom tu budete musieť získať špeciálne kliešte. Cena kvalitného nástroja je najmenej 9-10 tisíc rubľov; Robustné elektrické roztoče môžu robiť vo všetkých 40.
Postupnosť operácií sa veľmi líši od postupnosti opísanej vyššie:
- Rúrka je vyrezaná a kalibrovaná.
- Zvierka je poháňaná z jej okraja.
- Koniec potrubia je utiahnutý na spojke.
- Zvierka sa vráti do okraja, až kým sa nezastaví a nezasvieti kliešťami, kým sa neobjaví viditeľná deformácia krúžku.

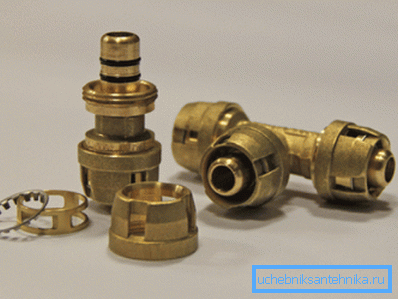

páka
Na domácom trhu sa nedávno objavili tlačidlá alebo tvarovky. Ich zariadenie je veľmi vtipné a nelíši sa v zložitosti.

Jeho hlavnou výhodou je, že inštalácia spojenia, podľa záruky výrobcov a predajcov, môže byť vykonaná ručne bez nástrojov. Stačí vložiť koniec rúrky do prstencovej drážky, stlačiť - a práca je dokončená.
V tejto súvislosti zostáva skladací - stačí na odskrutkovanie matice.
Nuance: nôž na rezanie a kalibrátor stále potrebuje. Ovalita rúrky a nedostatok skosení môže viesť k narušeniu tesnosti pod tlakom.
Ako to funguje? Vo všeobecnosti nie je mechanizmus ťažko pochopiteľný po preskúmaní snímky: tesnosť je zabezpečená rovnakými prstencovými gumovými tesneniami; oceľové pružinové prstencové výčnelky fixujú povrch potrubia a zabraňujú jeho obratu. Dodatočná vložka neumožňuje, aby sa blokovacia pružina pohybovala príliš blízko k okraju.
problémy
Bohužiaľ, vďaka dizajnu s rozdeleným prstencom získal kovový plast ako celok reputáciu extrémne nespoľahlivého materiálu. Aký je dôvod? Vzhľadom na to, že počas inštalácie prívodu teplej vody alebo vykurovania začalo prúdiť množstvo vykurovacích a chladiacich cyklov.
Zaujímavé je, že lisovacie kovania tohto problému sú prakticky zbavené. Ešte stále nie sú k dispozícii dostatočné údaje o kovania, takže je príliš skoro na to, aby sme dospeli k záverom.

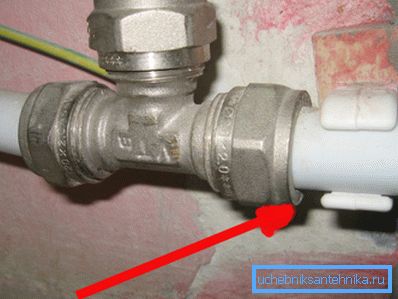

Takže aký je problém? Prečo prúdi pripojenia?
A preto, že porušenie ovality rúrky a neopracované konce pri montáži odtrhnú prstencové tesnenia. Výsledkom je, že po vytláčaní rozperným krúžkom je tesnosť zabezpečená len vnútornou vrstvou polyetylénu, ktorá sa jednoducho deformuje počas ohrevu a konštantného tlaku. Keď sa ochladí, objavujú sa medzery, v ktorých sa voda rozprašuje.

Upozornenie - nie všetky toky pripojenia. Iba tie, v ktorých je gumená tesnenie porušená.
Prečo presadzovanie útoku zablokovalo?
Existujú dva dôvody.
- Ich tvarovka je usporiadaná trochu inak. Drážky s prstencami sú hlbšie a ťažšie oddeliteľné.
- Po stlačení impozantného množstva krimpovacích klieští je inštalátor nepravdepodobné, že by ušetril kalibrátor. Zároveň pri inštalácii tlakových spojov je často nôž nahradený pílou a skosenie nie je v zásade odstránené.
Čo robiť, ak horúca voda tečie pod podložkou?
- Odskrutkujte maticu a rozoberajte pripojenie.
- Opravte a kalibrujte koniec rúrky.
- Opravte alebo vymeňte O-krúžky.
- Namontované.
záver
Dúfame, že naša exkurzia do zariadenia niektorých typov sanitárneho vybavenia bude pre čitateľa užitočná. Lepšie je, aby ste sa rozhodli, ktoré tvarovky pre kovové plastové rúrky (prečítajte si aj článok Montáž pre rúry z PVC: ekonomická možnosť montáže komunikácií).
Ako zvyčajne, v priloženom videu v tomto článku nájdete ďalšie tematické informácie. Veľa šťastia!
