Kovanie pre kovové rúry: spojte diely rôznymi spôsobmi

Kovania pre kovovo-polymérové ​​potrubia, ako aj diely pre montáž spojov vyrobených len z kovových prvkov môžu byť veľmi odlišné. V tomto prípade rozdiely spočívajú v materiáli, z ktorého sú konektory vyrobené, av ich konštrukcii.

Nižšie sa pozrieme na hlavné typy častí, pričom venujeme pozornosť ich silným a slabým stránkam.

Z čoho sú vyrobené?

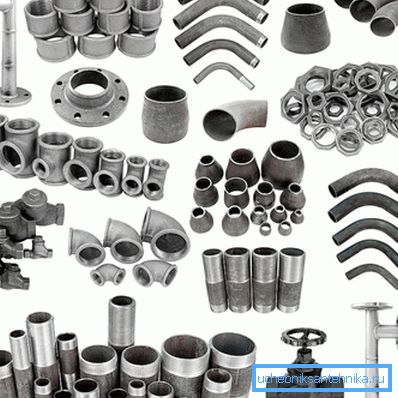

Prehľad sortimentu armatúr začne analýzou materiálov použitých na ich výrobu. Spravidla sa kovová spojovacia časť zhoduje s kovom používaným na pokladanie potrubia, ale existujú výnimky.

Najčastejšie sa používajú na výrobu rúrkových konektorov:

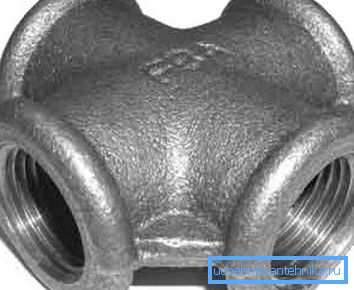

• Liatina. Materiál odoláva stresom a chemickým vplyvom, odoláva vysokému tlaku. Väčšina liatinových modelov poskytuje závitové pripojenie, ale môžete nájsť aj spojky, ktoré vyžadujú dodatočné utesnenie cementovou maltou, tesniacimi materiálmi alebo dokonca viesť. Nevýhodou liatinových tvaroviek je veľká hmotnosť a vysoká cena.

• Oceľ. Používa sa na rovnakom mieste ako liatina, ktorá je menej krehká kvôli väčšej elasticite. Na rozdiel od liatiny, oceľové armatúry zlyhávajú skôr, pretože sú náchylnejšie na koróziu (vrátane elektrochemického).

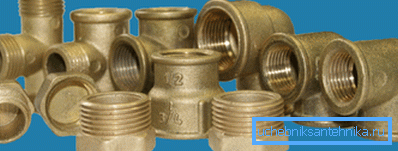

• mosadz. Dobrá voľba z hľadiska spoľahlivosti pripojenia, trvanlivosti a výkonu. Mosadzné kovania môžu byť použité na usporiadanie kovových potrubí, ako aj pri inštalácii plastových komunikácií.

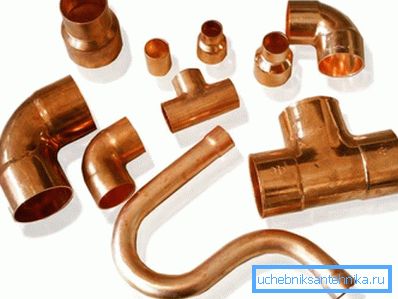

• meď. Takéto súčiastky budú najdrahšie, ale zároveň poskytujú najspoľahlivejšie a trvalé pripojenie potrubia. Najčastejšie sa používajú v systémoch vykurovania, ale môžu byť zapojené do montáže vodovodných potrubí v súkromných domoch a komerčných organizáciách.

Venujte pozornosť! Medené a mosadzné sú zriedka používané na pokladanie kmeňových komunikácií.

Okrem toho pri usporiadaní vodovodných systémov na báze kovoplastových rúrok sa používajú aj konektory z technopolymérov s kovovými (oceľovými alebo mosadznými) vložkami.

Odrody dizajnu

Pri zváraní alebo spájkovaní

Ak sú materiály viac či menej jasné, skúste porozumieť konfiguráciám.

Najjednoduchšie sú konektory, pre ktoré sa používa zváranie alebo (v prípade meď / mosadzné časti) spájkovanie.

• Zváraná armatúra predstavuje časť potrubia určitého usporiadania. Spravidla jeho priemer zodpovedá priemeru pripojených potrubí, čo umožňuje zváranie okrajov výrobkov od konca po koniec.
• Absolútna väčšina zváraných tvaroviek je vyrobená z "čiernej" ocele. V tomto prípade sa zvar získa dostatočne spoľahlivo, aby odolal najvyššiemu možnému tlaku.

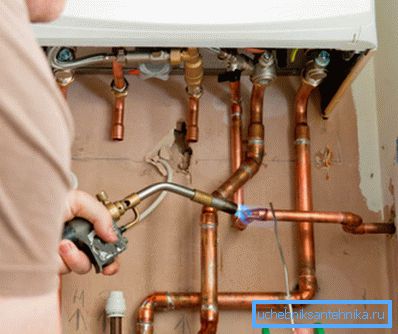

• Vyrábajú sa medené a mosadzné časti, pre ktoré sa aplikuje spájkovanie. Ich konfigurácia zabezpečuje prítomnosť zásuvky na inštaláciu potrubia, zatiaľ čo minimálna medzera pre plnenie spájkou musí zostať.

Venujte pozornosť! Zváracie a spájkovacie rúrky sú pomerne zložité technológie, ktoré vyžadujú dlhodobý vývoj. Takže textové pokyny a vysvetľujúce videozáznamy by mali byť dôkladne preskúmané a najlepšie zo všetkých - pod vedením skúseného pána.

Pod závitom

Závitové časti patria medzi najbežnejšie. Môžu byť vyrobené z ktoréhokoľvek z vyššie uvedených materiálov, ale prednosť v tomto segmente určite drží oceľ a mosadz.

Nasledujúce je typické pre závitové pripojenia:

• Najčastejšie sa takéto diely používajú na spojenie potrubí s priemerom 50 mm alebo menej. Pri dlhšom obvode vlákno nemôže poskytnúť požadovanú tesnosť.
• Pri usporiadaní kolena, triebo priečnika je potrebné mať závit nielen na spojke, ale aj na potrubí. V niektorých prípadoch musí byť rezanie vykonané nezávisle pomocou špeciálnych nástrojov - nástrojov.

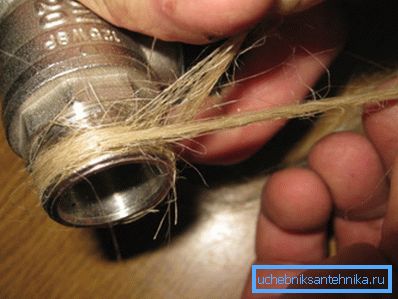

• Niekedy sa vyžaduje spojenie s ďalším zhutňovaním. Na tento účel sa na križovatke vyrába špirála zo syntetickej (polymérnej pásky) alebo prírodného materiálu (ľanový kábel a analóg).

Tip! Začiatočníci často robia chybu, keď si myslia, že čím silnejší je závit, tým pevnejšie bude spoj. V skutočnosti, s nadmerným úsilím, existuje riziko "pretiahnutia", porušenie vlákna a získanie zaručeného úniku.

Pod prírubou

Pri montáži dielov s priemerom viac ako 50 mm sa používajú príruby pre rúry.

Príklad takejto montáže je zobrazený na obrázku v tejto časti.

• Spravidla sa tieto produkty vyberajú pod prierezom potrubia. Tiež niekedy prírubové spoje sú privarené priamo na rúrky, avšak v tomto prípade je spoľahlivosť zostavy značne znížená.
• Na tesnenie v mieste kontaktu je možné namontovať tesnenie z elastického materiálu. V tomto prípade vyžaduje spoj dvoch rúr pravidelnú údržbu, aby sa nahradila opotrebovaná časť.

• Výhodou prírubových armatúr je skutočnosť, že sa dajú použiť na inštaláciu uzatváracích ventilov, rôznych snímačov, ventilov atď. Na potrubiach s veľkým priemerom.

kučeraviť

Relatívne nedávno sa na pripojenie kovových rúr používali tzv. Kompresné tvarovky.

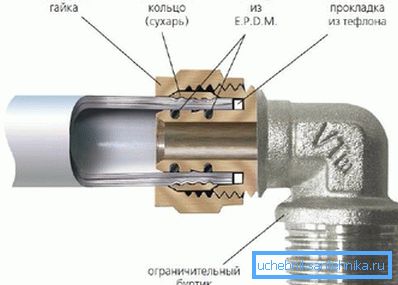

Ich princíp fungovania je takmer totožný s princípom, ktorý sa používa pri použití kompresného kovania pre plastové potrubie:

• Na závitu je nainštalovaná matica s uzáverom z kovu (ocele alebo mosadze).
• Pri zaskrutkovaní matice stlačí na rozhranie špeciálne tesnenie z elastického materiálu alebo tenkého kovu.

Venujte pozornosť! Používanie gumových alebo polymérových podložiek ukladá obmedzenie teplotných podmienok, v ktorých môže byť systém použitý: maximálny ohrev je 95⁰S.

• Súčasne je kvôli tlaku zabezpečené tesnosť pre fungovanie systému.
• Niektoré spoločnosti vyrábajú univerzálne modely takýchto zariadení, ktoré sú rovnako vhodné aj pre oceľové a plastové rúrky.

Výrobky tohto typu sa zvyčajne používajú pri usporiadaní vodovodných systémov. Hlavnou výhodou v tomto prípade je významný nárast času: rúrka sa dáva do tvarovky bez závitov, čo veľmi uľahčuje našu prácu.

Na druhej strane má takáto montážna schéma svoje nevýhody. Napríklad, s vážnym úsilím, môže byť rúra jednoducho vytiahnutá, najmä ak je tesnenie trochu skrútené a stratilo elasticitu. Samozrejme, takýto silový vektor je atypický pre potrubia, ale je potrebné si túto funkciu zapamätať!

záver

Zostavovanie kovových komunikácií vlastnými rukami si musíme vybrať nielen samotné rúry, ale aj tie časti, ktoré sa použijú na ich ukotvenie. Preto je dôležité, aby ste sa pred začatím práce oboznámili s celým sortimentom kovania a vybrali tie, ktoré budú čo najlepšie zodpovedať nastaveným úlohám, našim požiadavkám a finančným možnostiam.

Podrobnejší prehľad o vyššie opísaných produktoch nájdete na videu v tomto článku.
