Kompresné armatúry pre medené rúrky: výrobky z polyetylénu,

Ako sú lisovacie tvarovky pre medené rúrky? A čo zariadenia s podobnou funkcionalitou pre oceľ (hladká a vlnitá nehrdzavejúca), kovový plast a polyetylén? Má táto trieda vybavenia nejaké špecifické problémy? Pokúsme sa to prísť na to.

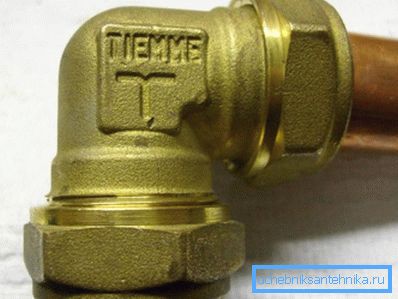

meď

Spôsob, akým sú medené rúrky spojené pomocou zalisovania, závisí od typu týchto tvaroviek.

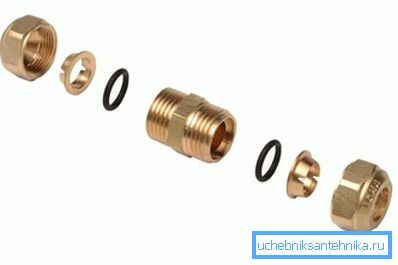

Mäkké tesnenie

V tomto prípade je tesnosť zabezpečená roztiahnutím gumového alebo silikónového tesniaceho krúžku, ktoré sa pri uťahovaní matice upína medzi telesom a dištančným krúžkom. Spôsob zostavovania zlúčeniny je vo všeobecnosti celkom zrejmé.

Na trubici príslušného priemeru sú striedavo opotrebované:

1. Očko matice.
2. Pridržiavací krúžok.
3. Seal.

Potom sa trubica vloží do telesa kovania, potom sa pritláčacia matica utiahne - najprv ručne, potom 1-2 otáčky pomocou dvojice nastaviteľných alebo otvorených kľúčov. Jedna fixuje polohu tela, druhá otáča maticu.

Výhody takejto spojovacej schémy sú zrejmé: nevyžaduje orezávanie a kalibráciu okraja rúry a môže sa robiť vlastnými rukami použitím najjednoduchšieho nástroja.

Cena jednoduchosti inštalácie je pomerne primeraná spoľahlivosť: pri výrazných mechanických zaťaženiach je úplne realistické vytiahnuť rúrku zo spoja. Odkiaľ pochádzajú bremená? Offhand - aspoň s vodným kladivom, ktoré sprevádza tok vody; hry detí v aktívnom veku sú prinajmenšom také deštruktívne pre inštalatérske práce.

Zvonenie zvončekov

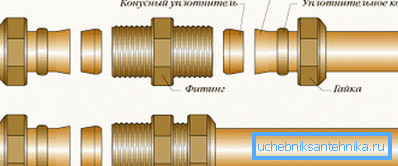

Druhá schéma pripojenia je navrhnutá pre žíhanú meď a využíva jej plasticitu, schopnosť deformovať sa pod zaťažením. Tesnosť je zabezpečená kužeľom, ktorý ohraničuje koniec potrubia, ku ktorému je priťahovaná spojovacia matica a tesniaci krúžok. Spoj je silnejší a, čo je dôležitejšie, je odolnejší: zostane vzduchotesný aj pri dlhšom prehriatí, čo je škodlivé pre gumu.

Návod na montáž spojenia v tomto prípade je oveľa zložitejší.

1. Rúra je orezaná špeciálnym nožom.. Zadok musí byť striktne kolmý na jeho os.
2. Potom sa cez ňu prepraví spojková matica a tesniaci krúžok..
3. Okraj sa rozlepe tak, aby prišiel kužeľový tesnenie, po ktorom ho priťahuje matica s uzáverom a tesniaci krúžok k telu príchytky..
4. Ručne utiahnutá matica je utiahnutá dvojicou kľúčov. Nepreťažujte to s námahou: a roztrhnite niť na mosadznú armatúru a ľahko rozlomte maticu uzáveru.

Kovový plast

Ako sú lisovacie tvarovky pre kovové rúry?

Rúrka sa líši od väčšiny alternatívnych riešení pri nízkej tuhosti krúžku. Táto vlastnosť je kompenzovaná spojkou, ktorá sa používa ako tŕň: rozdeľovací krúžok stlačuje okraj potrubia kov-polymér na svojom povrchu.

Dodatočne utesnite spojenie:

• Fluoroplastová podložka medzi koncom potrubia a oporným miestom armatúry. Pri utiahnutí matice sa na ňu pritláča zadný pritlačovací krúžok.
• Dvojica prstencovitých tesnení, ktoré sa nosia na kovanie v drážkach obrábaných na jej povrchu.

Ako sa lisovacie tvarovky inštalujú na kovové plastové rúrky?

1. Rúra sa opracováva nožom na rezanie kovového plastu.

Mimochodom: autor je veľmi dobrý s brúskou s rezacím kotúčom na kov. Hlavná vec - urobiť rez, prísne kolmá na pozdĺžnu os.

1. Je kalibrovaný akýmkoľvek objektom vhodného priemeru. Cieľom je odstrániť ovalitu v blízkosti zadku.
2. Skosenie sa odoberá zvnútra. Toto jednoduché opatrenie pomôže nezašpiniť gumené o-krúžky.
3. Po rúre sa odvádza potrubná matica a rozdeľovací krúžok, po ktorom je vložená do armatúry. Gumové krúžky môžu byť predmazané kvapalným mydlom. Hlavná vec - nerobte ich a nehýbte sa do puku.
4. Rozdelený krúžok je posunutý na koniec, po ktorom je matica uzáveru utiahnutá - ručne, potom pomocou páru kľúčov.

oceľ

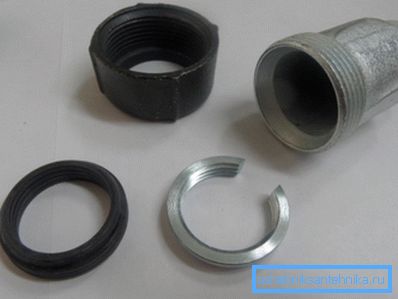

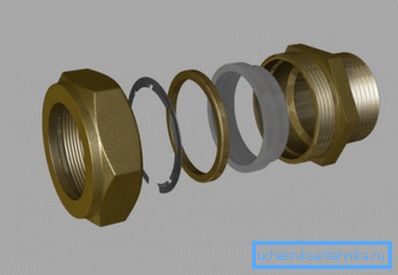

Kompresné armatúry pre oceľové rúry - obyčajné, vyrobené z čiernej a pozinkovanej ocele a vyrobené z vlnitej nehrdzavejúcej ocele - sú usporiadané takmer rovnaké. V skutočnosti ich dizajn presne opakuje zariadenia, ktoré sme už skúmali na spojenie pevnej medi: rovnaké matice, prídržné krúžky a O-krúžky.

Ako pripevniť takéto spojenie v prípade čiernych oceľových rúrok?

1. Povrch rúry je starostlivo očistený od vrstiev farby a hrdze. Práca sa dá ľahko vykonať s ostrým nožom.
2. Ak je prítomná ovalita, je eliminovaná. S určitou zručnosťou môžete použiť bežný plynový kľúč.

Upozorňujeme, že na povrchu môže dôjsť k hlbokým poškriabaniu, čo je neprijateľné. Ak k tomu dôjde, neodstraňujte zaseknutý papier.

1. Postupne posúvajte poťahovú maticu, rozdeľovací krúžok a tesnenie na koniec potrubia.
2. Vložte výslednú štruktúru do tela a maticu dotiahnite dvoma kľúčmi.

V prípade vlnitej nehrdzavejúcej ocele možno samozrejme vynechať prvé dva body.

polyetylén

Kompresné tvarovky pre polyetylénové rúry, na rozdiel od všetkých vyššie opísaných, nie sú vyrobené z kovu (mosadze, medi alebo ocele), ale z rovnakého polyetylénu. Ďalším významným rozdielom je, že sú namontované bez náradia: matice sa uťahujú len ručne.

Užitočné: maximálny priemer lisovacích tvaroviek pre polyetylén, pri zohľadnení tejto vlastnosti, je obmedzený na 32 milimetrov.

Pripojovacie zariadenie je prakticky rovnaké ako vyššie uvedené: tesnosť je zabezpečená tesniacim krúžkom, ktoré sa po utiahnutí kryciej matice otvára pomocou dorazového krúžku. (Pozri tiež Odtokové potrubia: Funkcie.)

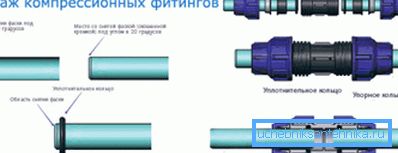

Ako pripojiť pripojenie?

1. Všetky plochy sa čistia od špiny.
2. Vonkajšia zrážka sa vyberie z konca. Umožní to, aby rúrka vstúpila do armatúry s minimálnym odporom.
3. Prevlečná matica, ťahové a tesniace krúžky sú odpojené od konca rúrky a potom po vložení do tela späť. Niť, ako si pamätáme, je utiahnutá iba ručne.

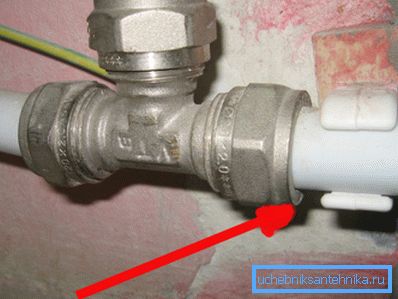

problémy

Samozrejme, nebolo to bez nich. Uvádzame najtypickejšie problémy kompresných spojov.

záver

Dúfame, že materiál ponúkaný čitateľovi mu pomôže pri samoobsluze a opravách inštalácií. Ako vždy, video v tomto článku obsahuje ďalšie tematické informácie. Veľa šťastia!
