Klasifikácia oceľových rúr naznačuje ich účel a

21-04-2018
Skúmavky

Oceľové rúry sú široko používané v domácej a priemyselnej výstavbe. Slúžia ako prvky otvorených a uzavretých systémov prepravujúcich rôzne kvapaliny a plyny. Naneste ich ako časti kovu.

V každodennom živote sa zvyčajne používajú na vykurovanie a zásobovanie vodou. Označenie oceľových rúrok zároveň určí ich vymenovanie.

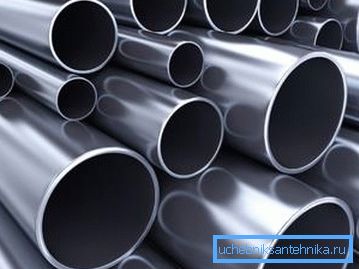

Ak chcete úspešne používať tento produkt, je potrebné študovať jeho triedy a typy.

Rozdelenie produktov

Existuje šesť tried výrobkov opísaných nasledujúcimi vlastnosťami:

  • druh materiálu, jeho homogénnosť;
  • spôsob výroby;
  • prierezový tvar;
  • destinácie.

trieda vymenovanie
ja Plynovody, preprava neaktívnych kvapalín, suchých látok a plynov, výstavba podpor a káblových sietí
II Trunkové systémy pre ropu, plyn, vodu a palivo
III Zvlášť silné produkty pre siete s vysokou teplotou a tlakom
IV Puzdrá a vŕtačky
V Ropné plošiny, stožiare a mostové žeriavy
VI Najtrvanlivejšie výrobky sa používajú ako valce piestov, čerpadiel, ložiskových krúžkov, prvkov nádrží s vysokými tlakovými úrovňami.

Typy oceľových rúr podľa GOST

  1. Nomenklatúra oceľových rúrok podľa Štátnych noriem č. 3262 a č. 10705/80 je určená na montáž vodovodných a plynových potrubí, domácich a priemyselných vykurovacích systémov a vytváranie oceľových rámov.
  2. Analogy podľa Štandardnej normy č.20295 / 85 slúžia na usporiadanie hlavných potrubí pre plyn, olej, spevnenie pôdy a jám.

Oceľové triedy

Okrem špecifickej normy GOST by pri výbere výrobkov mala zohľadňovať úroveň ocele, z ktorej sú výrobky vyrobené.

Môže to byť:

  • Cm-1;
  • Cm2;
  • Cm-3;
  • Cm 4;
  • Cm-5;
  • Cm-6;
  • Článok 7.

Zaručené vlastnosti ocele sú rozdelené do troch kategórií:

  • Písmeno A znamená mechanické vlastnosti materiálu;
  • Písmeno B je jeho chemické zloženie;
  • Písmeno B označuje vzťah medzi mechanickými zložkami výrobku a jeho chemickými vlastnosťami.

Stupeň A vždy zodpovedá vyššie uvedeným typom ocele. Pokyny, ak je výrobok vyrobený z takzvanej "vriacej" ocele, je navyše indexovaný písmenami KP, ak je to z "polosúčasti" analógu - PS. Ak takéto označenie neexistuje, kov patrí do "tichého" typu.

Odrody produktov vo veľkosti a spôsobe výroby

Štandardné veľkosti oceľových rúrok podľa ich priemeru:

  • kapilárne analógy - 0,3 / 4,8 mm;
  • výrobky malého priemeru - 5/102 mm;
  • výrobky s priemerným prierezom - 102/426 mm;
  • rúrky s veľkým priemerom majú viac ako 426 mm.

Segmentový tvar a hrúbka steny

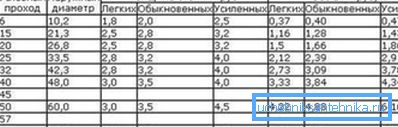

Špecifikácie výrobku pre hrúbku steny.

Hrúbka stien rúr je rozdelená na:

  • najmä tenkostenné;
  • Tenká stena;
  • normálna;
  • tučný;
  • najmä hrubostenné.

Tenké analógy majú hrúbku 1 mm, najsilnejšie výrobky - 19 mm.

Venujte pozornosť! Podľa GOST sa táto hrúbka steny oceľovej rúry zdá byť malá. Takéto analógy však dokážu odolať vnútorným a vonkajším nákladom 20/50 ton.

Existujú dve triedy presných obrábacích výrobkov.

  1. Prvotriedne výrobky orezávajú konce a odstraňujú otrysky.
  2. Druhá trieda je iba rezaná.
Na fotografii je rad profilových rúrok.

Tvar profilu profilu oceľových výrobkov je rozdelený do dvoch kategórií.

  1. Tvarované (profilové) rúry slúžia ako prvky kovových konštrukcií. Môžu byť obdĺžnikové, štvorcové, oválne, kosoštvorcové, rebrované, segmentové, slzy, trojité, šesťhranné, oktaedrálne atď.
  2. Okrúhle analógy sú určené na prepravu rôznych látok.

      Spôsob výroby

Podľa spôsobu výroby kovových rúr sú rozdelené do dvoch typov.

  1. Vyrábané rôznymi metódami zvárania: plyn-elektrický; pec (zadok); elektrické zváranie pomocou odporu.
  2. V prípade bezproblémového spôsobu sa vyrábajú lisované alebo valcované (deformované) horúce a studené analógy.

Vlastnosti ovplyvňujúce potrubia kvality spotrebičov

  1. Vnútorná drsnosť oceľových rúr vedie k rastu ložísk a produktov korózie na ich stenách. Tým sa znižuje ich výkonnosť.

Koeficient nerovnosti oceľových rúrok môže byť odlišný. Závisí to od spôsobu výroby a stavu. Nižšie je tabuľka týkajúca sa tejto otázky.

Rúrka / stav Drsnosť v mm Drsnosť v palcoch
Nové bezšvové 0 /, 02/0 /, 1 0,0008 / 0,004
Nové pozdĺžne elektrosvačky 0,05 / 0,1 0,002 / 0,004
Nový pozinkovaný 0.15 0006
Vyčistený použitý 0,15 / 0,2 0,006 / 0,008
Mierne hrdzavé 0,1 / 0,4 0,004 / 0,016
Veľmi hrdzavý 0,4 / 3 0,016 / 0,12
Niektoré vklady 1 / 1.5 0,04 / 0,06
Veľa ložísk 1,5 / 4 0,06 / 0,16
Potiahnuté asfaltovým tmelom 0,05 0002
  1. Pri inštalácii vlastných oceľových sietí by ste mali vziať do úvahy zmenu dĺžky potrubia v dôsledku tepelnej rozťažnosti kvôli teplotným rozdielom. Koeficient lineárneho predĺženia ocele je 0,0120 mm / m • K. V dôsledku toho sa potrubie rozšíri, keď sa teplota zmení o 50 ° až 6 mm.

Venujte pozornosť! Lineárne predĺženie kovových výrobkov je 20-krát nižšie ako u plastových analógov. Takáto nízka hodnota parametra je ich dôležitá výhoda.

  1. Koeficient tepelnej vodivosti oceľových rúr je pomerne vysoký - 74 W / m • K. Táto vlastnosť je ideálna na vykurovanie sietí a zásobovanie teplou vodou. Pre studenú vodu je zlá, pretože potrubia začínajú "potiť", namočiť a hrdza.

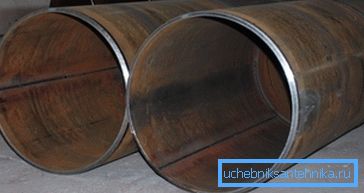

Zvárané náprotivky sú menej odolné ako pevné.
  1. S rovnakou hrúbkou steny sú bezšvíkové výrobky silnejšie než zvárané náprotivky, pretože spoj je slabá oblasť.
  2. Ich výkon závisí od veľkosti vnútorného priemeru výrobkov.
  3. Hrúbka steny ovplyvňuje pevnosť rúry a jej odolnosť voči vysokému tlaku.
  4. Vonkajší povlak tiež hrá dôležitú úlohu. Ak je čierna oceľová rúrka pozinkovaná, takmer nie je rez. Cena chrómovaných náprotivkov je vysoká, ale okrem zvýšenej odolnosti voči korózii sú tiež veľmi estetické.

záver

Ak máte dobré znalosti v označovaní a klasifikácii oceľových rúr, môžete ľahko získať presne potrebnú odrodu.

Video v tomto článku bude pokračovať vo svojej téme.
